Газоанализаторы ГТМК-18, 74812-19

74812-19
Газоанализаторы ГТМК-18 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения и выдачи на измерительные и регистрирующие приборы информации об объемной доле кислорода (О2, %) в двухкомпонентных газовых смесях: кислород-азот (возможно наличие второго неизмеряемого компонента: или водорода, или двуокиси углерода, или метана), кислород - аргон, кислород - гелий, кислород - метан, кислород - водород (с объёмной долей кислорода до 2 % в водороде или метане), используемых для технологических целей.
Карточка СИ
Номер в госреестре 74812-19
Наименование СИ Газоанализаторы
Обозначение типа СИ ГТМК-18
Изготовитель НПП "Антекс-Автоматик", Украина, г.Северодонецк
Год регистрации 2019
Срок свидетельства 17.04.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы ГТМК-18 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения и выдачи на измерительные и регистрирующие приборы информации об объемной доле кислорода (О2, %) в двухкомпонентных газовых смесях: кислород-азот (возможно наличие второго неизмеряемого компонента: или водорода, или двуокиси углерода, или метана), кислород - аргон, кислород - гелий, кислород - метан, кислород - водород (с объёмной долей кислорода до 2 % в водороде или метане), используемых для технологических целей.

Описание

Принцип действия газоанализаторов основан на термомагнитном методе измерения, использующем зависимость парамагнитных свойств кислорода от температуры. Анализируемый газ втягивается в магнитное поле по трубке чувствительного элемента, прогревается, вследствие чего его парамагнитные свойства уменьшаются и он вытесняется более холодным газом. Таким образом, в трубке чувствительного элемента создаётся поток газа (термомагнитная конвекция), величина которого пропорциональна объёмной доле кислорода.

Газоанализаторы являются стационарными приборами и состоят из двух блоков:

-    первичного измерительного преобразователя ПП-16 (обыкновенного исполнения) или ПП-16В (взрывозащищённого исполнения);

-    измерительного преобразователя ПРП-18.

Первичный измерительный преобразователь ПП-16 (ПП-16В) включает измерительную камеру, элементы пневматической и электронной схем, а также другие элементы. Измерительный преобразователь ПРП-18 включает в себя элементы электронной схемы, цифровое отсчёт-ное устройство, схемы коммутации внешних электрических цепей и другие элементы.

Газоанализаторы изготавливаются в 22 исполнениях, которые отличаются функциональными и конструктивными особенностями (исполнение и масса первичного преобразователя), а также нормированными значениями диапазона измерения и допустимой основной погрешности. Исполнения приведены в таблице 1.

Таблица 1 - Исполнения газоанализатора ГТМК-18

Обозначение исполнения

Диапазон измерений, об. доля О2, %

Исполнение по защищенности от воздействия окружающей среды

ГТМК-18-00

от 0 до 1

Обыкновенное

ГТМК-18-01

от 0 до 2

ГТМК-18-02

от 0 до 5

ГТМК-18-03

от 0 до 10

ГТМК-18-04

от 0 до 20

ГТМК-18-20

от 0 до 30

ГТМК-18-05

от 0 до 50

ГТМК-18-06

от 0 до 100

ГТМК-18-07

от 15 до 25

ГТМК-18-08

от 20 до 80

Обозначение исполнения

Диапазон измерений, об. доля О2, %

Исполнение по защищенности от воздействия окружающей среды

ГТМК-18-09

от 50 до 100

Обыкновенное

ГТМК-18-10

от 80 до 100

ГТМК-18-11

от 90 до 100

ГТМК-18-12

от 95 до 100

ГТМК-18-19

от 98 до 100

ГТМК-18В-13

от 0 до 1

Взрывозащищенное

ГТМК-18В-14

от 0 до 2

ГТМК-18В-15

от 0 до 5

ГТМК-18В-16

от 0 до 10

ГТМК-18В-17

от 0 до 20

ГТМК-18В-18

от 15 до 25

ГТМК-18В-21

от 0 до 25

Г азоанализаторы имеют выходные аналоговые и цифровые сигналы, пропорциональные объёмной доле кислорода в анализируемой газовой смеси.

Газоанализаторы ГТМК-18 предназначены для использования во взрывобезопасных зонах производственных помещений.

Газоанализаторы ГТМК-18В укомплектованы первичным преобразователем ПП-16В, имеющим взрывобезопасный уровень взрывозащиты, вид взрывозащиты «взрывонепроницаемая оболочка», маркировку взрывозащиты 1ЕхёПСТ3, предназначенным для применения во взрывоопасных зонах согласно гл. 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок. Электрооборудование специальных установок», в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, IIC групп Т1, Т2, ТЗ по ГОСТ 30852.0-2002 (МЭК 60079-0:1998) и нормативным документам, определяющим применимость электрооборудования во взрывоопасных зонах.

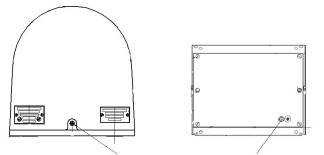

Общий вид газоанализаторов представлен на рисунке 1.

Программное обеспечение

Уровень защиты программного обеспечения «средний» согласно рекомендаций Р 50.2.077-2014.

Программное обеспечение газоанализаторов ГТМК-18 соответствует ГОСТ Р 8.654-2015. Газоанализаторы имеют защиту встроенного программного обеспечения от непреднамеренных и преднамеренных изменений.

Программное обеспечение газоанализаторов ГТМК-18 встроенное. Влияние программного обеспечения газоанализаторов ГТМК-18 учтено при нормировании метрологических характеристик.

Программное обеспечение газоанализаторов ГТМК-18 содержит специальные средства защиты, исключающие возможность несанкционированной модификации, загрузки, считывания из памяти, удаления или иных преднамеренных изменений программного обеспечения и измеренных данных. К специальным средствам защиты относятся:

-    средства проверки целостности кода встроенного программного обеспечения по алгоритму CRC16 (при старте и периодически во время работы);

-    средства обнаружения и фиксации событий (журнал событий);

-    средства блокировки несанкционированного считывания при помощи специальных Lock-битов программирования;

-    разграничение полномочий пользователей, имеющих различные права доступа к функциям, при помощи пароля.

Обмен данными между газоанализатором ГТМК-18 (метрологически значимая часть) и программным обеспечением, установленным на компьютере (метрологически незначимая часть), производится через защищённый интерфейс с использованием проверки целостности передаваемых данных по алгоритму CRC16.

Идентификационные данные программного обеспечения представлены в таблицах 2, 3.

Таблица 2 - Идентификационные данные программного обеспечения первичного преобразователя 1Ш-16 (ПП-16В)_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PP-16 Firmware

Номер версии (идентификационный номер) ПО

v 4.02

Цифровой идентификатор ПО

0x27A5

Алгоритм вычисления идентификатора ПО

CRC16

Таблица 3 - Идентификационные данные программного обеспечения преобразователя ПРП-18

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PRP-18 Firmware

Номер версии (идентификационный номер) ПО

v 2.08

Цифровой идентификатор ПО

0x75A2

Алгоритм вычисления идентификатора ПО

CRC16

Технические характеристики

Таблица 4 - Метрологические характеристики

Наименование параметра

Значение

Диапазон измерений объёмной доли кислорода (О2), %

от 0 до 1; от 0 до 2; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 25, от 0 до 30, от 0 до 50; от 0 до 100; от 15 до 25; от 20 до 80; от 50 до 100; от 80 до 100; от 90 до 100; от 95 до 100; от 98 до 100

Цена единицы наименьшего разряда цифрового отсчет-ного устройства, %

0,01

Пределы допускаемой основной погрешности, приведенной к модулю разности пределов измерения (по показаниям и выходным сигналам), %:

-    для диапазонов от 0 до 1 %; от 0 до 2 %; от 95 до 100 %; от 98 до 100 %

-    для остальных диапазонов

±6

±4

Предел допускаемой дополнительной погрешности у£д(Т), вызванной изменением температуры окружающей среды и анализируемого газа на каждые 10 °С в пределах условий эксплуатации, %:

-    для диапазонов от 0 до 1 %, от 0 до 2 %, от 95 до 100 %, от 98 до 100 %

-    для остальных диапазонов

0,7Уд

0,5Уд

Предел допускаемой дополнительной погрешности у£д(Р), вызванной изменением атмосферного давления в пределах условий эксплуатации, %

Уд

Предел допускаемой дополнительной погрешности у1д(0), вызванной изменением расхода анализируемой газовой смеси на 30 % от номинального значения, %:

-    для диапазонов от 0 до 1 %, от 0 до 2 %, от 95 до 100 %, от 98 до 100 %

-    для остальных диапазонов

2,0 Уд 1,5Уд

Наименование параметра

Значение

Предел допускаемой дополнительной погрешности у£д(Сн.К), вызванной суммарным изменением неопределяемых компонентов на каждые ±5%, %:

-    для диапазонов от 0 до 1 %, от 0 до 2 %, от 95 до 100 %, от 98 до 100 %

-    для остальных диапазонов

0,7уд

0,5Уд

Номинальное время установления показаний (выходного сигнала) Т0,9, с

37

Пределы допустимого отклонения времени установления показаний от номинального значения, %

±20

Предел допускаемого изменения показаний (выходного сигнала) yta за 7 суток непрерывной работы без корректировки, %:

-    для диапазонов от 0 до 1 %, от 0 до 2 %, от 95 до 100 %, от 98 до 100 %

-    для остальных диапазонов

0,35 Уд 0,25уд

Время прогрева, мин, не более:

-    для газоанализаторов с диапазонами, нижнее значение которых не равно нулю

-    для остальных диапазонов

180

120

Таблица 5 - Основные технические характеристики

Наименование параметра

Значение

Параметры электрического питания:

-LOO

- напряжение переменного тока, В

220 -33

- частота переменного тока, Гц

50±1

Потребляемая мощность, В А, не более

75

Параметры выходного сигнала:

а) аналоговый сигнал силы постоянного тока, мА

от 0 до 5 или от 0 до 20,

или от 4 до 20

б) цифровой сигнал RS-485

(устанавливается пользователем)

по протоколу MODBUS

Параметры анализируемой газовой смеси на входе в

газоанализатор:

- расход (при избыточном давлении не более 1 кПа),

дм3/ч

9,0±0,6

- температура, °С

от -10 до +50

- концентрация механических примесей при размере

частиц 10-2 мм, мг/м3, не более

2

Габаритные размеры, мм, не более:

- первичного измерительного преобразователя

ПП-16 (ПП-16В):

- высота

235

- ширина

245

- длина

225

- измерительного преобразователя ПРП-18:

- высота

175

- ширина

160

- длина

215

Наименование параметра

Значение

Масса, кг, не более:

-    первичного измерительного преобразователя 1111-16

-    для первичного измерительного преобразователя 1111- 16В

-    измерительного преобразователя ПРП-18

10

11

6

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

-    относительная влажность окружающего воздуха при температуре +35 °С и более низких температурах, %, не более

-    внешние магнитные переменные или постоянные поля, А/м, не более

-    синусоидальная вибрация:

-    амплитуда смещения, мм

-    диапазон частот, Гц

от -10 до +50 от 84,0 до 106,7

95

40

0,1 от 5 до 25

Допускаемый угол наклона от рабочего положения в любом направлении газоанализатора, не более Г руппа

1 о

НН (не допускающая наклона)

Средняя наработка на отказ, ч

30 000

Полный средний срок службы, лет

8

Условия применения газоанализаторов

нормированные для изделий группы исполнений С3 и Р1 согласно ГОСТ 52937-2008, вид климатического исполнения - УХЛ, категория 3.1 по ГОСТ 15150-69

Степени защиты обеспечиваемые оболочками (код IP):

-    оболочки первичных измерительных преобразователей 1111-16 и 1111- 16В

-    оболочка измерительного преобразователя ПРП-18

IP54

IP20

Маркировка взрывозащиты газоанализатора ГТМК-18В

IExdIICT3

Знак утверждения типа

наносится на табличку, которая крепится к корпусу первичного измерительного преобразователя ПП-16 (ПП-16В), а также на эксплуатационную документацию типографским способом.

Комплектность

Таблица 6 - Комплектность газоанализатора ГТМК-18

Наименование

Обозначение

Кол-во

Г азоанализатор ГТМК-18

5Г1.550.225

1 шт.

Газоанализатор ГТМК-18. Паспорт

5Г1.550.225 ПС

1 экз.

Газоанализатор ГТМК-18. Руководство по эксплуа

тации

5Г1.550.225 РЭ

1 экз.

Методика поверки

5Г1.550.225 ДЛ

1 экз.

Комплект запасных частей

5Г4.070.287

1 шт.

Комплект монтажных частей

5Г4.075.322

1 шт.

Комплект инструмента и принадлежностей

5Г4.073.058

1 шт.

Поверка

осуществляется по документу 5Г1.550.225 ДЛ «Газоанализаторы ГТМК-18. Методика поверки», утверждённому АО «Центрохимсерт» 05 июля 2018 г.

Основные средства поверки:

-    стандартные образцы - газовые смеси состава О2 в азоте ГСО 10253-2013;

-    азот газообразный высокой чистоты по ГОСТ 9293-74;

-    кислород газообразный технический и медицинский по ГОСТ 5583-78.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 14254-2015 Степени защиты обеспечиваемые оболочками (Код IP)

ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ 30852.1-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»

ТР ТС 004/2011 Технический регламент Таможенного союза. «О безопасности низковольтного оборудования»

ТР ТС 012/2011 Технический регламент Таможенного союза. «О безопасности оборудования для работы во взрывоопасных средах»

ТР ТС 020/2011 Технический регламент Таможенного союза. «Электромагнитная совместимость технических средств»

ТУ6-89 5Г1.550.225 ТУ Газоанализаторы ГТМК-18. Технические условия
