Государственный реестр средств измерений

Газоанализаторы DILO мод. 3-038R-R101V0, 3-038R-R102V0, 3-038R-R201V0, 3-038R-R301V0, 3-038R-R302V0, 3-038R-R303V0, 3-038R-R111V0, 3-038R-R211V0, 3-038R-R311V0, 3-038R-R312V0, 3-038R-R313V0, 74815-19

74815-19
Газоанализаторы DILO модификации 3-038R-R101V0, 3-038R-R102V0, 3-038R-R201V0, 3-038R-R301V0, 3-038R-R302V0, 3-038R-R303V0, 3-038R-R111V0, 3-038R-R211V0, 3-038R-R311V0, 3-038R-R312V0, 3-038R-R313V0 (далее - газоанализаторы) предназначены для измерений объемной доли гексафторида серы (элегаза, SF6), объемной доли диоксида серы (SO2) и температуры точки росы в газовых средах, используемых в высоковольтных установках.
Карточка СИ
Номер в госреестре 74815-19
Наименование СИ Газоанализаторы
Обозначение типа СИ DILO мод. 3-038R-R101V0, 3-038R-R102V0, 3-038R-R201V0, 3-038R-R301V0, 3-038R-R302V0, 3-038R-R303V0, 3-038R-R111V0, 3-038R-R211V0, 3-038R-R311V0, 3-038R-R312V0, 3-038R-R313V0
Изготовитель "DILO Armaturen und Anlagen GmbH", Германия
Год регистрации 2019
Срок свидетельства 17.04.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы DILO модификации 3-038R-R101V0, 3-038R-R102V0, 3-038R-R201V0, 3-038R-R301V0, 3-038R-R302V0, 3-038R-R303V0, 3-038R-R111V0, 3-038R-R211V0, 3-038R-R311V0, 3-038R-R312V0, 3-038R-R313V0 (далее - газоанализаторы) предназначены для измерений объемной доли гексафторида серы (элегаза, SF6), объемной доли диоксида серы (SO2) и температуры точки росы в газовых средах, используемых в высоковольтных установках.

Описание

Принцип действия датчика гексафторида серы в газоанализаторах модификаций 3-038R-R101V0, 3-038R-R201V0, 3-038R-R301V0, 3-038R-R302V0, 3-038R-R303V0, 3-038R-R111V0, 3-038R-R211V0, 3-038R-R311V0, 3-038R-R312V0, 3-038R-R313V0 основан на измерении скорости распространения звука в анализируемой пробе газовой смеси. Принцип действия датчика диоксида серы в газоанализаторах модификаций 3-038R-R301V0, 3-038R-R302V0, 3-038R-R303V0, 3-038R-R311V0, 3-038R-R312V0, 3-038R-R313V0 - электрохимический. Принцип действия датчика температуры точки росы в газоанализаторах модификаций 3-038R-R102V0, 3-038R-R201V0, 3-038R-R301V0, 3-038R-R302V0, 3-038R-R303V0, 3-038R-R211V0, 3-038R-R311V0, 3-038R-R312V0, 3-038R-R313V0 - емкостной.

Газоанализаторы представляют собой переносные приборы циклического действия.

Конструктивно газоанализаторы выполнены одноблочными в корпусе в виде транспортного чемодана.

Газоанализаторы выпускаются в виде одиннадцати модификаций, которые отличаются количеством измерительных каналов. Модификации 3-038R-R101V0 и 3-038R-R111V0 имеют один измерительный канал объемной доли гексафторида серы. Модификация 3-038R-R102V0 имеет один измерительный канал температуры точки росы. Модификации 3-038R-R201V0 и 3-038R-R211V0 имеют два измерительных канала - объемной доли гексафторида серы и температуры точки росы. Модификации 3-038R-R301V0, 3-038R-R302V0, 3-038R-R303V0, 3-038R-R311V0, 3-038R-R312V0, 3-038R-R313V0 имеют три измерительных канала - объемной доли гексафторида серы, температуры точки росы и объемной доли диоксида серы.

Результаты измерений выводятся на жидкокристаллический дисплей, расположенный на передней панели газоанализатора. Электрическое питание газоанализаторов осуществляется от встроенного аккумулятора для варианта исполнения №1, либо от съемного аккумулятора для варианта исполнения №2.

Способ отбора пробы - принудительный. Проба подается под избыточным давлением.

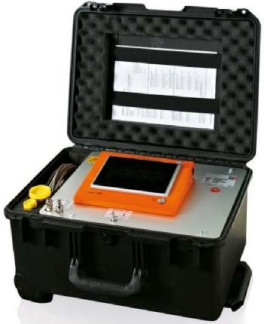

Общий вид средства измерений, место пломбирования корпуса, место нанесения знака поверки представлены на рисунке 1.

2) вариант исполнения со съёмным аккумулятором

Рисунок 1 - Общий вид газоанализатора DILO

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО).

ПО осуществляет функции:

-    расчет содержания определяемого компонента;

-    отображение результатов измерений на дисплее;

-    передачу результатов измерений по интерфейсу связи с компьютером;

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль общих неисправностей (связь, конфигурация);

-    контроль архивации измерений;

-    контроль внешней связи LAN, USB.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MA307 V0

Номер версии (идентификационный номер) ПО

не ниже 1.03

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемной доли гексафторида серы, %

от 0 до 100

Пределы допускаемой основной абсолютной погрешности измерений объемной доли гексафторида серы, %

±0,5

Диапазон измерений температуры точки росы, оС

от -60 до -40 включ. св. -40 до +20

Пределы допускаемой основной абсолютной погрешности измерений температуры точки росы, оС, в диапазоне от -60 оС до -40

о

С включ.

±3

Пределы допускаемой основной абсолютной погрешности измерений температуры точки росы, оС, в диапазоне св. -40 оС до +20 оС

±2

Диапазон измерений объемной доли диоксида серы, млн-1

от 0 до 20 от 0 до 100 от 0 до 500

Пределы допускаемой основной приведенной погрешности измерений объемной доли диоксида серы, %

±25

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 0С, в долях от предела допускаемой основной погрешности

±0,4

Наименование характеристики

Значение

Нормальные условия измерений:

»-» о/"ч

-температура окружающей среды, С

от +15 до +25

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева, мин, не более

15

Время одного измерения, мин, не более

10

Напряжение питания от аккумулятора, В

21,72

Количество измерений в режиме работы от аккумулятора, не ме

5

нее

Напряжение от сети переменного тока, В

от 85 до 264

Частота переменного тока, Гц

от 47 до 63

Масса, кг, не более

25

Габаритные размеры газоанализатора, мм, не более

-длина

406

-ширина

538

-высота

269

Условия эксплуатации:

- температура окружающей среды, С

от -10 до +50

- относительная влажность, %

от 10 до 80

- атмосферное давление, кПа

от 90,6 до 104,8

Средний срок службы, лет

10

Средняя наработка на отказ, ч

2000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации (типографским методом) и на табличку на задней панели газоанализатора (методом шелкографии или типографским методом).

Комплектность

Таблица 4 - Комплектность газоанализатора

Наименование

Обозначение

Количество

Газоанализатор

модификации 3-038R-R101V0/ 3-038R-R102V0/3-038R-R201V0/ 3-038R-R301V0/3-038R-R302V0/ 3-038R-R303V0/3-038R-R111V0/ 3-038R-R211V0/3-038R-R311V0/ 3-038R-R312V0/3-038R-R313V0

1 шт.

Комплект запасных частей

-

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Методика поверки

МП-242-093-2018

1 экз.

Поверка

осуществляется по документу МП-242-2271-2018 «ГСИ. Газоанализаторы DILO модификации

3-038R-R101V0, 3-038R-R102V0, 3-038R-R201V0, 3-038R-R301V0, 3-038R-R302V0, 3-038R-R303V0, 3-038R-R111V0, 3-038R-R211V0, 3-038R-R311V0, 3-038R-R312V0, 3-038R-R313V0. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 июля 2018 г. Основные средства поверки:

-    генератор газовых смесей ГГС модификации ГГС-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15;

-    стандартный образец состава газовой смеси SF6/воздух, регистрационный номер в Федеральном информационном фонде 10347-2013;

-    стандартный образец состава газовой смеси SO2/N2, регистрационный номер в Федеральном информационном фонде 10538-2014;

-    генератор влажного газа Michell Instruments мод. DG-4, регистрационный номер в Федеральном информационном фонде 48434-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на газоанализатор, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от

14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

Техническая документация фирмы «DILO Armaturen und Anlagen GmbH», Германия
