| Номер в госреестре | 74818-19 |
| Наименование СИ | Системы оптические измерительные |
| Обозначение типа СИ | MTS-4000 с модулями OTDR |
| Изготовитель | "Viavi Solutions Deutschland GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 17.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы оптические измерительные MTS-4000 с модулями OTDR (далее по тексту -системы) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
В системах реализованы три режима функционирования: оптического рефлектометра, измерителя мощности и источника оптического излучения.
Принцип действия систем в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов.
Принцип действия систем в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения.
Принцип действия систем в режиме источника оптического излучения основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
Конструктивно системы состоят из базового блока и сменных модулей OTDR.
Базовые блоки систем (далее по тексту - МТS-4000) выпускаются в двух модификациях МТS-4000v1 и МТS-4000v2, отличаются панелями управления и дисплеями для отображения информации. МТS-4000v1 и МТS-4000v2 выполняют функции измерителей мощности оптического излучения в одномодовых и многомодовых оптических волокнах на длинах волн 850, 1310, 1490, 1550, 1625 нм. На лицевой панели МТS-4000v1 расположены кнопки управления и цветной дисплей. МТS-4000v2 имеет сенсорный цветной дисплей, на котором отображены кнопки управления.
Сменные модули OTDR (далее по тексту - модули) представлены следующим рядом модификаций: E4126MA2, E4136MA2, E4126MA3, E4136MA3, E4126MP2 и E4136MP2, отличаются нормируемыми значениями длин волн, динамических диапазонов измерений ослабления, мертвых зон при измерении ослабления и положения неоднородностей. Модули выполняют функции источника оптического излучения на длинах волн 1310, 1490, 1550, 1625 нм. Крепятся модули к задней панели МТS-4000 при помощи винтов.

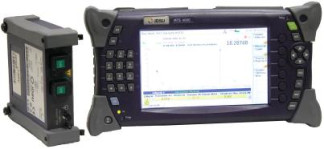

Общий вид составных частей системы и места нанесения знака утверждения типа представлены на рисунке 1.
Задняя панель MTS-4000 со схемой пломбировки от несанкционированного доступа представлена на рисунке 2.
Базовый блок MTS-4000v2 Рисунок 1 - Общий вид составных частей системы
Места пломбировани
Программное обеспечение (далее по тексту - ПО), входящее в состав систем, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО прошито в памяти микроконтроллера MTS-4000.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fiber Optics |
| Номер версии (идентификационный номер) ПО | не ниже 14.04 |
| Цифровой идентификатор ПО | - |
и E4136MA2
Таблица 2 - Метрологические характеристики систем с модулями модификаций E4126MA2
| Наименование характеристики | Значение | |
| Е4126МА2 | E4136MA2 | |
| Длины волн, нм | 1310;1550 | 1310;1550;1625 |
| Динамический диапазон измерений ослабления1^ дБ, не менее | 40 | 40 (1310, 1550 нм) 38 (1625 нм) |
| Мертвая зона, м, не более: при измерении ослабления при измерении положения неоднородности | 3,0 0,7 | |
| Диапазон измерений длины, км | от 0 до 260 | |
| Длительность зондирующих импульсов, нс | 5; 10; 30; 60; 100; 300; 500;1000;3000; 10000; 20000 | |
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL= ±(1,0+3 10-5L+5)2) | |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03-А3) | |
| 1) При усреднении 3 минуты, длительности импульса 20 мкс, по уровню 98% от максимума шумов. 2) L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м. 3) А - измеряемое ослабление, дБ. | ||
Таблица 3 - Метрологические характеристики систем с модулями модификаций Е4126МА3 и
| E4136MA3 | ||
| Наименование характеристики | Значение | |
| E4126MA3 | E4136MA3 | |
| Длины волн, нм | 1310;1550 | 1310;1550;1625 |
| Динамический диапазон измерений ослабления1), дБ, не менее | 43 (1310 нм) 41 (1550 нм) | 43 (1310 нм) 41 (1550,1625 нм) |
| Мертвая зона, м, не более: при измерении ослабления при измерении положения неоднородности | 3,0 0,7 | |
| Диапазон измерений длины, км | от 0 до 260 | |
| Длительность зондирующих импульсов, нс | 5; 10; 30; 60; 100; 300; 500;1000; 3000; 10000; 20000 | |
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL= ±(1,0+3 10-5L+5) 2) | |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03-А3) |
| !мпульса 20 мкс, по уровню 98% от чета в измеряемом диапазоне длин, м. | |
| 1) При усреднении 3 минуты, длительности i максимума шумов. 2) L - измеряемая длина, м; 5 - дискретность отс 3) А - измеряемое ослабление, дБ. |
Таблица 4 - Метрологические характеристики систем с модулями модификаций Е4126MР2 и
| E4136MP2 | ||
| Наименование характеристики | Значение | |
| Е4126MP2 | E4136MP2 | |
| Длины волн, нм | 1310;1550 | 1310;1550;1625 |
| Динамический диапазон измерений ослабления1^ дБ, не менее | 45 (1310 нм) 43 (1550 нм) | 45 (1310 нм) 43 (1550, 1625 нм) |
| Мертвая зона, м, не более: при измерении ослабления при измерении положения неоднородности | 2,5 0,65 | |
| Диапазоны измерений длины, км | от 0 до 260 | |
| Длительность зондирующих импульсов, нс | 5; 10; 30; 60; 100; 300; 500;1000; 3000; 10000; 20000 | |
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL= ±(1,0+3 10-5L+5) 2) | |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03-А3) | |
| 1) При усреднении 3 минуты, длительности импульса 20 мкс, по уровню 98% от максимума шумов. 2) L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м. 3) А - измеряемое ослабление, дБ. | ||
Таблица 5 - Метрологические характеристики систем при измерении мощности оптического излучения_
| Наименование характеристики | Значение |
| Длины волн, нм | 1310, 1490, 1550, 1625 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | от -55 до 0 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения (при уровне мощности -30 дБм), дБ | ±0,5 |
Таблица 5 - Метрологические характеристики систем в качестве источников оптического излучения_
| Наименование характеристики | Значение |
| Длины волн, нм | 1310, 1490, 1550, 1625 |
| Наименование характеристики | Значение |
| Длины волн, нм | 1310, 1490, 1550, 1625 |
| Уровень выходной мощности в непрерывном режиме, дБм, не менее | -3,5 |
Таблица 6 - Метрологические характеристики систем в качестве источников оптического излучения_
| Наименование характеристики | Значение |
| Длины волн, нм | 1310;1490; 1550; 1625 |
| Уровень выходной мощности в непрерывном режиме, дБм, не менее | -3,5 |
Таблица 7 - Метрологические характеристики систем при измерении мощности оптического излучения с помощью базового блока
| Наименование характеристики | Значение |
| Длины волн, нм | 850;1310;1490;1550;1625 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | от -50 до +5 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения (при уровне мощности -30 дБм), дБ | ±0,3 |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (с одним сменным модулем), мм, не более: - длина - ширина - высота | 282 153 97 |
| Масса (с одним сменным модулем), кг, не более: | 2,3 |
| Параметры электрического питания: - напряжение постоянного тока от внутреннего источника, В - напряжение переменного тока от внешнего источника через адаптер, В | 12 220+30 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при температуре +25 °С, %, не более | от -20 до +50 от 84 до 106,7 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель базового блока системы в виде наклейки.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система оптическая измерительная MTS-4000 с модулями OTDR | - | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | Е4100М02/Р/07-18РЭ | 1 экз. |
| Паспорт | Е4100М02/Р/07-18ПС | 1 экз. |
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки». Основные средства поверки:
Рабочий эталон единиц длины и ослабления для световодов по Приказу Росстандарта от
05.12.2019 № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины волны и времени распространения сигнала в световоде, средней мощности ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»
Рабочий эталон единиц средней мощности и ослабления оптического излучения по Приказу Росстандарта от 05.12.2019 № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины волны и времени распространения сигнала в световоде, средней мощности ослабления и длины волны оптического излучения для волоконнооптических систем связи и передачи информации»
Генератор оптический ОГ-2-2/Б (регистрационный номер в Федеральном информационном фонде 44918-10)
Осциллограф цифровой TDS3052C (рег. № 41693-09).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам оптическим измерительным MTS-4000 с модулями OTDR
Приказ Росстандарта от 05.12.2019 № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины волны и времени распространения сигнала в световоде, средней мощности ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»
