| Номер в госреестре | 74837-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | KOKM |
| Изготовитель | "ABB s.r.o.", Чехия |
| Год регистрации | 2019 |
| Срок свидетельства | 23.04.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока KOKM (далее - трансформаторы), предназначены для масштабного преобразования силы тока фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов заключается в преобразовании переменного тока частотой 50 или 60 Гц в переменный ток, пригодный для измерения стандартными измерительными приборами и устройствами релейной защиты.
Трансформаторы являются шинными с кольцевым или овальным типом сердечника внутренней установки и не имеют собственных первичных обмоток. В качестве первичных обмоток трансформаторов служат шинопроводы, вводы или кабели электроустановок, на которые они смонтированы. Корпус трансформаторов изготовлен из эпоксидной смолы. Корпус выполняет одновременно функцию изолятора и несущей конструкции. Модификации КОКМ 072 могут также иметь изоляцию из полиуретановой смолы. Выводы вторичных обмоток расположены на корпусе трансформатора в клеммнике, который снабжается крышкой с возможностью пломбирования. Трансформаторы могут иметь до 5 вторичных обмоток.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы изготавливаются в следующих модификациях КОКМ 06xxx, КОКМ 072xxx, КОКМ 1ххххх, отличающиеся силой тока, конструктивным исполнением, массой и габаритными размерами в зависимости от номинальных параметров, на которые они предназначены.
Модификации для комплектного распределительного устройства (далее - КРУ):
- КОКМ 06J2, КОКМ 06J21, КОКМ 06J22, КОКМ 06J23, КОКМ 06J24, КОКМ 06J29;
- КОКМ 1 x x x
\^_ Условное обозначение глубины трансформатора (таблица 1)
_ Условное обозначение внешнего диаметра (возможные
варианты приведены в таблице 1)
_ Условное обозначение диаметра отверстия для
токонесущего проводника (возможные варианты приведены в таблице 1)
Модификации для комплектного распределительного устройства с элегазовой изоляцией (далее - КРУЭ):
- КОКМ 06LMx и КОКМ 06NNx, где x - условное обозначение глубины трансформатора (возможные значения приведены в таблице 2);
- КОКМ 072СА10, КОКМ 072ВА10, КОКМ 072CB10 и КОКМ 072DB10, где B, С и D -условное обозначение диаметра отверстия для токонесущего проводника (B=42 мм, С=50 мм, D=60 мм), A и B - условное обозначение ширины трансформатора (А=100 мм, B=105 мм);
- КОКМ 072EFx и КОКМ 072ERx, где x - условное обозначение глубины трансформатора (возможные значения приведены в таблице 3);
- КОКМ 1EВx, КОКМ 1EDx, КОКМ 1DBxV2, КОКМ 1LHxV2, КОКМ 1NJxV2, КОКМ 1CGx, КОКМ 1DGx, КОКМ 1EGx, КОКМ 1GGx, КОКМ 1GAx, КОКМ 1IDx, КОКМ 1IEx, КОКМ 1FB, КОКМ 1DAx, КОКМ 1LNx, где x - условное обозначение глубины трансформатора (возможные значения приведены в таблице 4).
Таблица 1 - Условные обозначения и их расшифровка для модификаций КОКМ 1ххх, предназначенных для работы в КРУ_
| Внешний диаметр, мм | Диаметр отверстия для токонесущего проводника, мм | |||||||||||||||||
| A | B | D | E | F | G | H | K | N | R | S | U | V | W | X | Y | Z | ||
| 33 | 42 | 60 | 70 | 85 | 90 | 100 | 120 | 155 | 180 | 200 | 250 | 315 | 350 | 400 | 450 | 500 | ||
| С | 148 | 6 16 | 6 16 | 6 16 | 6 16 | 6 16 | ||||||||||||
| F | 186 | 6 16 | 6 16 | 6 16 | 6 16 | 6 16 | 6 16 | 6 16 | ||||||||||
| H | 200 | 8 18 | 8 18 | 8 18 | 8 18 | 8 18 | 8 18 | 8 18 | 8 18 | Диапазоны значений условного обозначения глубины трансформатора* | ||||||||
| J | 235 | 8 30 | 8 30 | 8 30 | 8 30 | 8 30 | 8 30 | 8 30 | 8 30 | |||||||||
| K | 250 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | ||||||||
| L | 270 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | ||||||
| М | 280 | 8 24 | 8 24 | 8 24 | 8 24 | 8 24 | 8 24 | 8 24 | 8 24 | 8 24 | 8 24 | 8 24 | ||||||
| P | 340 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | ||||||
| S | 400 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | |||||
| T | 450 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | |||||||
| W | 590 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | 8 20 | |||||
Примечание: * глубина трансформатора выбирается в рамках диапазона из следующих возможных значений: 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30 и равна произведению условного обозначения, умноженному на 10, мм.
Таблица 2 - Условные обозначения и их расшифровка для модификаций КОКМ 06ЬМх и
КОКМ 06N№
| Условное обозначение | 6 | 9 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | |
| Глубина, мм | КОКМ 06LMх | 60 | 90 | 120 | 140 | 160 | 180 | - | - | - | - |
| КОКМ 06N№ | 60 | 90 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | |
Таблица 3 - Условные обозначения и их расшифровка для модификаций КОКМ 072ЕБх и
КОКМ 072ЕЯх
| Условное обозначение | 12 | 14 | 15 | 16 | 18 | 20 | 22 | |
| Глубина, мм | КОКМ 072EFх | 120 | 140 | 150 | 160 | 180 | 200 | 220 |
| КОКМ 072ERK | - | - | - | 160 | - | - | 220 | |
Таблица 4 - Условные обозначения и их расшифровка для модификаций КОКМ 1ххххх, предназначенных для работы в КРУЭ_
| Условное обозначение | 6 | 8 | 9 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | |
| Глубина, мм | КОКМ 1ЕВх | - | 80 | - | 100 | 120 | 140 | 160 | 180 | 200 | 220 | ||||||
| КОКМ 1ЕБх | - | 80 | - | 100 | 120 | 140 | 160 | 180 | |||||||||
| КОКМ 1БВхУ2 | - | 80 | - | 100 | 120 | 140 | 160 | 180 | 200 | 220 | |||||||
| КОКМ 1ЬИхУ2 | 60 | - | 90 | - | 120 | 140 | - | 160 | 180 | 200 | 220 | 240 | - | 260 | 280 | 300 | |
| КОКМ 1№хУ2 | 60 | - | 90 | - | 120 | 140 | - | 160 | 180 | 200 | 220 | 240 | - | 260 | 280 | 300 | |
| КОКМ 1СОх | 60 | - | 90 | - | 120 | - | 150 | - | - | 200 | - | - | 250 | - | - | 300 | |
| КОКМ 1БОх | 60 | - | 90 | - | 120 | - | 150 | - | - | 200 | - | - | 250 | - | - | 300 | |
| КОКМ 1ЕОх | 60 | - | 90 | - | 120 | - | 150 | - | 200 | - | - | 250 | - | - | 300 | ||
| КОКМ Ювх | 60 | - | 90 | - | 120 | - | 150 | - | - | 200 | - | - | 250 | - | - | 300 | |
| КОКМ ШАх | 60 | - | 90 | - | 120 | - | 150 | - | - | 200 | - | - | - | - | - | - | |
| КОКМ 1ГОх | 60 | - | 90 | - | 120 | - | 150 | - | - | - | - | - | - | - | - | - | |
| КОКМ 11Ех | 60 | - | 90 | - | 120 | - | 150 | - | - | 200 | - | - | - | - | - | - | |
| КОКМ ШАх | 60 | - | 90 | - | 120 | - | 150 | - | - | - | - | - | - | - | - | - | |
| КОКМ 1L№ | 60 | - | 90 | - | 120 | - | 150 | - | - | 200 | - | - | 250 | - | - | 300 | |
| КОКМ 1FB | - | - | - | - | 120 | - | - | - | - | - | - | - | - | - | - | - | |

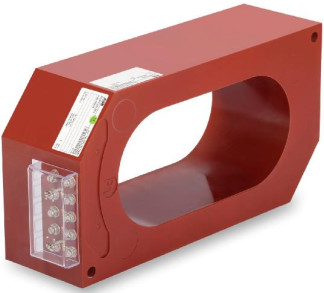

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
Модификации KOKM 1LHkV2, KOKM 1NJkV2
Модификации КОКМ ^Сх Модификации KOKM ШЛх, KOKM 1Шх,
KOKM 1ГОх
отсутствует.
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальные первичные токи (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), А - КОКМ 06J2, КОКМ 06J21, КОКМ 06J22, КОКМ 06J23, КОКМ 06J24, КОКМ 06J29 - КОКМ 072СА10, КОКМ 072ВА10, КОКМ 072CB10 и КОКМ 072DB10 - КОКМ 1ххх (для работы в КРУ) - КОКМ 06LMх и КОКМ 06N№ - КОКМ 072EFх и КОКМ 072ERх - КОКМ ШВх, КОКМ 1ED^ КОКМ 1DBхV2, КОКМ 1L^V2, КОКМ 1ШхУ2, КОКМ ШАх, КОКМ 1ГОх, КОКМ 1Шх, КОКМ 1FB, КОКМ ШАх, КОКМ 1L№ - КОКМ 1CG^ КОКМ 1DGх, КОКМ 1EG^ КОКМ 1GGх | от 50 до 2000 от 50 до 1250 от 50 до 10000 от 50 до 1500 от 50 до 2500 от 50 до 1250 от 50 до 2500 |
| Номинальный вторичный ток, А | 1 или 5 |
| Номинальная частота переменного тока, Гц | 50 или 60 |
| Класс точности обмотки для измерений и учета | 0,2; 0,2S; 0,5; 0,5S; 1; 3 |
| Класс точности обмотки для защиты | 5Р; 10Р |
| Номинальная вторичная нагрузка (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), В-А - КОКМ 06J2, КОКМ 06J21, КОКМ 06J22, КОКМ 06J23, КОКМ 06J24, КОКМ 06J29 - КОКМ 072СА10, КОКМ 072ВА10, КОКМ 072CB10 и КОКМ 072DB10 - КОКМ 1ххх (для работы в КРУ) - КОКМ 06LMх и КОКМ 06N№ - КОКМ 072EFх и КОКМ 072ERх - КОКМ ШВх, КОКМ 1EDх, КОКМ 1DBхV2, КОКМ 1L^V2, КОКМ 1ШхУ2, КОКМ ШАх, КОКМ 1ГОх, КОКМ 1Шх, КОКМ 1FB, КОКМ ШАх, КОКМ 1L№, КОКМ 1CG^ КОКМ 1DG^ КОКМ 1EG^ КОКМ 1GGх | от 1,0 до 50,0 от 1,0 до 25,0 от 1,0 до 100,0 от 1,0 до 50,0 от 1,0 до 50,0 от 1,0 до 63,0 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | 5 или 10 |
| Номинальная предельная кратность вторичной обмотки для защиты | 5; 10; 15; 20; 25; 30 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора ВысотахШиринахГлубина, мм, не более - КОКМ 06J2 | 468x613x80 |
| - КОКМ 06J21 | 671x260x80 |
| - КОКМ 06J22 | 468x310x80 |
| - КОКМ 06J23 | 771x310x80 |
| - КОКМ 06J24 | 468x360x80 |
| - КОКМ 06J29 | 618x760x80 |
| Наименование характеристики | Значение |
| - КОКМ 072СА10 и КОКМ 072ВА10 | 152x100x100 |
| - KOKM 072CB10 и KOKM 072DB10 | 152x100x105 |
| - КОКМ | 227x148x160 |
| - КОКМ 1xFx | 256x186x160 |
| - КОКМ 1xHx | 279x200x180 |
| - КОКМ 1xJx | 309x235x300 |
| - КОКМ 1xKx | 318x250x200 |
| - КОКМ 1xLx | 340x270x200 |
| - КОКМ 1xMx | 342x280x240 |
| - КОКМ 1xPx | 423x340x200 |
| - КОКМ 1xSx | 459x400x200 |
| - КОКМ 1xTx | 504x450x200 |
| - КОКМ 1xWx | 645x590x200 |
| - КОКМ 06LMх | 425x210x180 |
| - КОКМ 06NN | 446x235x260 |
| - КОКМ 072EFх | 227x188x220 |
| - КОКМ 072ERK | 226x378x220 |
| - КОКМ 1EВх | 192x128x220 |
| - КОКМ 1EDх | 192x148x180 |
| - КОКМ 1DBхV2 | 188x128x220 |
| - КОКМ 1LHV2 | 272x200x300 |
| - КОКМ 1NJхV2 | 282x235x300 |
| - КОКМ 1CGх, КОКМ 1DGх, КОКМ 1EGх, | |
| КОКМ 1GGх | 227x190x300 |
| - КОКМ ШАх | 179x150x200 |
| - КОКМ 1ГОх | 199x150x150 |
| - КОКМ 1IEх | 214x170x200 |
| - КОКМ 1FB | 186x128x120 |
| - КОКМ ШАх | 156x150x150 |
| - КОКМ 1LNх | 170x300x300 |
| Масса трансформатора, не более, кг | |
| - КОКМ 06J2, КОКМ 06J21, КОКМ 06J22, | |
| КОКМ 06J23, КОКМ 06J24, КОКМ 06J29 | 50 |
| - КОКМ 072СА10, КОКМ 072ВА10, KOKM | |
| 072CB10 и KOKM 072DB10 | 3,6 |
| - КОКМ 1 ххх (для работы в КРУ) | 350 |
| - КОКМ 06LMх и КОКМ 06N№ | 150 |
| - КОКМ 072EFх и КОКМ 072ERх | 150 |
| - КОКМ ШВх, КОКМ 1EDх, КОКМ 1DBхV2, | |
| КОКМ 1LHV2, КОКМ 1NJхV2, КОКМ ШАх, | |
| КОКМ 1ГОх, КОКМ 1Шх, КОКМ 1FB, КОКМ | |
| ШАх, КОКМ 1LNх, КОКМ 1CGх, КОКМ 1DGх, | |
| КОКМ 1EGх, КОКМ 1GGх | 100 |
| Условия эксплуатации: | |
| »-» о/"ч температура окружающей среды, С | от -25 до +70 |
| Средний срок службы, не менее, лет | 30 |
| Средняя наработка на отказ не менее, ч | 270000 |
наносится на паспорт типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | KOKM | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный номер в Федеральном информационном фонде 27007-04 (Госреестр № 27007-04));
- прибор сравнения КНТ-05 (Госреестр № 37854-08);
- магазин нагрузок МР 3027 (Госреестр 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока KOKM
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
| Зарегистрировано поверок | 146 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
