| Номер в госреестре | 74841-19 |
| Наименование СИ | Системы томографические |
| Обозначение типа СИ | phoenix |
| Изготовитель | "Baker Hughes Digital Solutions GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 23.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы томографические phoenix (далее - системы) предназначены для измерений геометрических параметров изделий сложной формы.
Принцип действия систем основан на прохождении рентгеновского излучения сквозь изделие, при этом на детекторе образуется его проекция, детектор регистрирует и считывает текущие проекции и производит их набор при повороте изделия на 3600. При помощи программного обеспечения, используя полученный набор данных, выполняется реконструкция изделия. При наложении срезов друг на друга получают трёхмерную модель изделия с его внешней и внутренней структурой и геометрией.
Конструктивно системы состоят из защитного свинцового корпуса, предотвращающего проникновение рентгеновского излучения во внешнюю среду, источника рентгеновского излучения (рентгеновская трубка), генератора высокого напряжения, детектора, манипулятора для установки и перемещения измеряемого изделия.
Системы выпускаются в следующих моделях vltomelx m 240, vltomelx m 300, phoenix vltomelx c 450, phoenix vltomelx L 240, phoenix vltomelx L 300, phoenix vltomelx L 450, nanotom m. Модели отличаются диапазонами показаний и пределами допускаемой абсолютной погрешности измерений линейных размеров, габаритными размерами, толщиной защитного свинцового корпуса. Системы моделей vltomelx m 240, vltomelx m 300, vltomelx L 240, vltomelx L 300, vltomelx L 450 могут комплектоваться дополнительным источником рентгеновского излучения.
В комплект поставки систем входит мера калибровочная для настройки и калибровки системы.

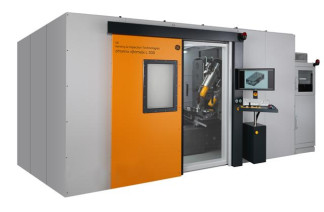

Общий вид систем представлен на рисунке 1.
\
в)
г)
а) vltomelx m 240, vltomelx m 300, б) vltomelx с 450, в) vltomelx L 240, vltomelx L 300, vltomelx L 450, г) nanotom m
Рисунок 1 - Общий вид средства измерений
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
| Место нанесения | Место пломбировки | Место нанесения | Место | ||
| знака поверки | знака поверки | пломбировки | |||
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Системы имеют программные обеспечения (далее - ПО) datoslx и VGStudio MAX. Встроенное ПО datoslx предназначено для управления системой и создания трёхмерной модели изделия и имеет модульную структуру, автономное ПО VGStudio MAX предназначено для передачи, обработки, регистрации данных.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение | |
| Идентификационное наименование ПО | datoslx | VGStudio MAX |
| Номер версии (идентификационный номер) ПО | не ниже 2.4 | не ниже 3.0 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| vltomelx | nanotom | ||||
| m 240 m 300 | с 450 | L 240 L 300 | L 450 | m | |
| Диапазон измерений линейных размеров, мм | от 1 до 200 | ||||
| Верхний предел показаний линейных размеров, мм - высота - диаметр | 400 420 | 1000 500 | 600 900 | 1000 1300 | 250 240 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(4+L/100)* | ±(20+L/100) | ±(4+L/100) | ||
| Дискретность отсчета, мкм | 0,1 | ||||
| * L - измеряемая длина, мм | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| vltomelx | nanotom m | ||||||
| m 240 | m 300 | с 450 | L 240 | L 300 | L 450 | ||
| Масса изделия, кг, не более | 20 | 20 | 50 | 50 | 50 | 100 | 3 |
| Источник рентгеновского излучения: - напряжение, кВ - мощность, ВА | 240 320 | 300 500 | 450 1500 | 240 320 | 300 500 | 450 1500 | 180 20 |
| Дополнительный источник рентгеновского излучения: - напряжение, кВ - мощность, ВА | 180 20 | - | 180 20 | 240/300 320/500 | - | ||
| Габаритные размеры, мм, не более - высота - ширина - длина | 2180 2620 2060 | 2900 2400 2800 | 2700 3900 2400 | 4300 6400 3500 | 925 1980 1600 | ||
| Масса, кг, не более | 5600 | 7600 | 15000 | 18200 | 23000 | 65000 | 1900 |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | 220/380 50/60 | 380 50/60 | 220/380 50/60 | ||||
| Потребляемая мощность, ВА | 2300 | 10000 | 15000 | 15000 | 2300 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от + 10 до +30 85 | ||||||
| Наименование характеристики | Значение | |
| vltomelx | nanotom m | |
| m 240 m 300 c 450 L 240 L 300 L 450 | ||
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 20000 | |
наносится на титульный лист паспорта типографским способом и в виде наклейки на корпус системы.
Таблица 4 - Комплектность систем
| Наименование | Обозначение | Кол-во |
| Система томографическая | * | 1 шт. |
| Мера калибровочная | - | 1 шт. |
| Компьютер | - | 2 шт. |
| ПО | datoslx | 1 шт. |
| ПО | VGStudio MAX | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 2512-0009-2018 | 1 экз. |
| * модель определяется заказом | ||
осуществляется по документу МП 2512-0009-2018 «ГСИ. Системы томографические phoenix. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 ноября 2018 г.
Основные средства поверки:
Комплект мер для поверки систем томографических General Electric (регистрационный номер в Федеральном информационном фонде 54705-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на систему.
приведены в эксплуатационном документе.
Техническая документация фирмы GE Sensing & Inspection Technologies GmbH, Германия
