| Номер в госреестре | 74912-19 |
| Наименование СИ | Регистраторы автономные |
| Обозначение типа СИ | 248ShockLog, 298ShockLog |
| Изготовитель | "Shockwatch Inc. dba SpotSee", США |
| Год регистрации | 2019 |
| Срок свидетельства | 29.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы автономные 248ShockLog, 298ShockLog (далее - регистраторы) предназначены для измерений, обработки и накопления информации по параметрам абсолютной вибрации (виброускорение, виброскорость), температуры и относительной влажности окружающей среды при транспортировке грузов различного назначения.
Принцип действия регистраторов основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей: встроенного трехосевого преобразователя виброускорения (виброскорости), преобразователей температуры и влажности, и сравнении измеренных и вычисленных параметров с пороговыми значениями (предупредительными и аварийными уставками). Принцип измерения температуры в регистраторах основан на зависимости электрического сопротивления платинового термочувствительного элемента (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» (по ГОСТ 6651-2009) от температуры. Принцип измерений относительной влажности регистраторов основан на изменении электрической емкости ЧЭ в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя.
Регистраторы конструктивно выполнены в металлическом защитном корпусе, внутри которого расположены первичные измерительные преобразователи вибрации и температуры, печатная плата и элементы питания (литиевые или щелочные батареи). Защитный корпус имеет встроенный USB-порт.
Регистраторы выпускаются в двух модификациях: 248ShockLog и 298ShockLog, которые различаются по количеству и типу используемых первичных преобразователей, по метрологическим характеристикам, по способу записи информации и её представления, а также по конструктивному исполнению.
Регистраторы 248ShockLog могут оснащаться: встроенным преобразователем виброускорения (виброскорости), встроенным преобразователем температуры и несъемным внешним комбинированным датчиком со встроенными преобразователями температуры и относительной влажности.
Регистраторы 298ShockLog могут оснащаться: встроенным преобразователем виброускорения (виброскорости), встроенным преобразователем температуры, несъемным внешним комбинированным датчиком со встроенными преобразователями температуры и относительной влажности, а также сменным внешним комбинированным датчиком HPT, измеряющим температуру, относительную влажность и регистрирующим показания атмосферного давления окружающей воздуха.
Регистраторы могут дополнительно оснащаться блоком eTrak, позволяющим с помощью системы GPS/ГЛОНАСС, отслеживать местоположение и состояние транспортируемого груза.
В качестве средства конфигурирования и считывания записанной информации с регистраторов используются персональные компьютеры. Пломбирование регистраторов не предусмотрено.

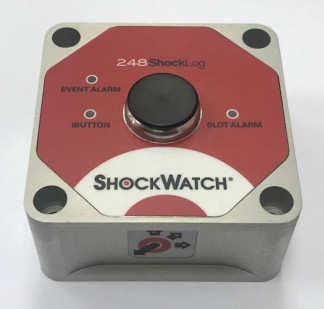

Общий вид регистраторов автономных 248ShockLog представлен на рисунке 1. Общий вид регистраторов 298ShockLog представлен на рисунке 2. Общий вид внешнего комбинированного датчика HPT представлен на рисунке 3.
Рисунок 3 - Общий вид внешнего комбинированного датчика HPT
Программное обеспечение (далее - ПО) не является метрологически значимым и служит для обработки, визуализации данных, архивирования информации и подготовки отчетов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с регистраторами.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы без соответствующего уровня допуска, обеспечивающие управление работой регистратора и процессом измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ShockWatch |
| Номер версии ПО | не ниже 10.1.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики регистраторов автономных 248ShockLog
| Наименование характеристики | Значение |
| Диапазоны измерений виброускорения, м/с | от 3 до 98 от 10 до 294 от 30 до 980 |
| Диапазоны рабочих частот, Гц: для диапазона измерений виброускорения от 3 до 98 м/с для диапазона измерений виброускорения от 10 до 294 м/с2 для диапазона измерений виброускорения от 30 до 980 м/с | от 2 до 250 от 5 до 250 от 10 до 250 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений виброускорения на базовой частоте 40 Гц, % | ±5 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 40 Гц, дБ, не более | |
| от 5 до 160 Гц | ±1 |
| от 2 до 250 Гц | ±3 |
| Диапазон измерений температуры, °С | от -40 до +85 |
| Пределы допускаемой абсолютной погрешности измерений температуры (в зависимости от поддиапазона измерений), °С | |
| - от -40 до -15 °С включ. | ±5 |
| - св. -15 до +40 °С включ. | ±3 |
| - св. +40 до +85 °С | ±5 |
| Диапазон измерений относительной влажности, % | от 3 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (в зависимости от поддиапазона измерений): | |
| - от 3 до 20 % включ. | ±4,5 |
| - св. 20 до 60 % включ. | ±3 |
| - св. 60 до 98 % | ±4,5 |
| Наименование характеристики | Значение |
| Диапазоны измерений виброускорения, м/с2 | от 1 до 9,8 от 1 до 29,4 от 3 до 98 от 10 до 294 от 30 до 980 от 50 до 1960 |
| Диапазоны рабочих частот, Гц: для диапазона измерений виброускорения от 1 до 9,8 м/с для диапазона измерений виброускорения от 1 до 29,4 м/с2 для диапазона измерений виброускорения от 3 до 98 м/с для диапазона измерений виброускорения от 10 до 294 м/с2 для диапазона измерений виброускорения от 30 до 980 м/с для диапазона измерений виброускорения от 50 до 1960 м/с2 | от 0,5 до 250 от 2 до 250 от 2 до 250 от 5 до 250 от 10 до 250 от 20 до 250 |
| Диапазоны измерений виброскорости, мм/с | от 1 до 10 от 1 до 30 от 3 до 100 от 10 до 300 от 30 до 1000 от 50 до 2000 |
| Диапазоны рабочих частот, Гц: для диапазона измерений виброскорости от 1 до 10 мм/с для диапазона измерений виброскорости от 1 до 30 мм/с для диапазона измерений виброскорости от 3 до 100 мм/с для диапазона измерений виброскорости от 10 до 300 мм/с для диапазона измерений виброскорости от 30 до 1000 мм/с для диапазона измерений виброскорости от 50 до 2000 мм/с | от 0,5 до 250 от 0,5 до 250 от 0,5 до 250 от 2 до 250 от 5 до 250 от 10 до 250 |
| Пределы допускаемой приведенной погрешности измерений виброускорения и виброскорости на базовой частоте 40 Гц, % от верхнего | ±5 |
| предела диапазона измерений | |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 40 Гц, дБ, не более | |
| от 5 до 160 Гц | ±1 |
| от 0,5 до 250 Гц | ±3 |
| Диапазон измерений температуры, °С | от -40 до +85 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С (в зависимости от поддиапазона измерений): | |
| - от -40 до -15 °С включ. | ±5 |
| - св. -15 до +40 °С включ. | ±3 |
| - св. +40 до +85 °С | ±5 |
| Диапазон измерений относительной влажности, % | от 3 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (в зависимости от поддиапазона измерений): | |
| - от 3 до 20 % включ. | ±4,5 |
| - св. 20 до 60 % включ. | ±3 |
| - св. 60 до 98 % | ±4,5 |
| Наименование характеристики | Значение | |
| 248ShockLog | 298ShockLog | |
| Масса регистратора, г, не более | 500 | 550 |
| Масса внешнего комбинированного датчика НРТ, г, не более | - | 100 |
| Г абаритные размеры регистратора (длина х ширина х высота), мм, не более | 84x84x55 | 123x78x55 |
| Г абаритные размеры внешнего комбинированного датчика НРТ (длина х диаметр), мм, не более | 58x031 | |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +85 | |
наносится на титульный лист руководства по эксплуатации методом печати или наклейки. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Количество |
| Регистратор автономный 248ShockLog или 298ShockLog | 1 шт. |
| Внешний комбинированный датчик HPT* | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП 204/3-04-2018 | 1 экз. |
| Примечание: * по дополнительному заказу |
осуществляется по документу МП 204/3-04-2018 «Регистраторы автономные 248ShockLog, 298ShockLog. Методика поверки», утвержденному 14 декабря 2018 года.
Основные средства поверки:
Поверочная виброустановка 2-го разряда по Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772;
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (рег. № 19736-11); Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (рег. № 19916-10);
Измеритель комбинированный Testo 645 с зондом 0636 9741 (рег. № 17740-12);
Г енератор влажного воздуха HygroGen модификации HygroGen 2 (рег. № 32405-11). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых регистраторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ Р 52931-2008 Регистраторы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация «SHOCKWATCH INC dba SpotSee», США
| Зарегистрировано поверок | 92 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
