| Номер в госреестре | 74972-19 |
| Наименование СИ | Колонки газораспределительные |
| Обозначение типа СИ | ЕЛ-50/100 |
| Изготовитель | ООО "Егици Луйс-БГ", Армения, г.Чаренцаван |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки газораспределительные ЕЛ-50/100 (далее - колонки) предназначены для измерения массы сжатого природного газа при его выдаче в баллоны автотранспортных средств на автомобильных газонаполнительных компрессорных станциях (АГНКС).
Принцип действия колонок основан на использовании сил Кориолиса. Эти силы возникают в колебательной системе, в которой одновременно имеют место поступательное и вращательное движения. Величина кориолисовой силы зависит от массы сжатого газа и скорости его движения в трубопроводе, а следовательно от массового расхода среды.
Колонки состоят из двух блоков: электронно-вычислительного и измерительного. Электронно-вычислительный блок предназначен для вычислений, управления и индикации на мониторе результатов измерений и вычислений параметров прошедшего через колонку газа. Информация о массе топлива, прошедшего через расходомер, поступает в электронновычислительный блок, и на мониторе индицируется масса выданного газа, температура и давление выданного газа, его цена и стоимость. Измерительный блок, представленный средством измерений массового расхода газа, также содержит электроклапаны, датчики давления, соединительные трубы, переходники для подключения заправочного шланга.
Колонки оснащены манометром для контроля давления газа на выходе перед раздаточным шлангом.
В колонках используются следующие средства измерений массового расхода газа: расходомеры массовые OPTIGAS.
Колонки изготавливаются в двух модификациях: предназначенные для заправки одного (ЕЛ-50) и двух автомобилей одновременно (ЕЛ-100).
Общий вид колонок представлен на рисунке 1.
В колонках пломбируется место присоединения расходомера к подводящему патрубку, корпус электронно-вычислительного блока к верхнему поддону. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

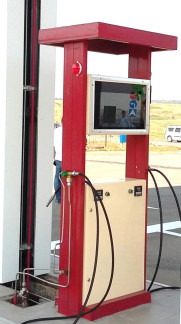

Рисунок 1 - Общий вид колонок Рисунок 2 - Схема пломбирования от
несанкционированного доступа, обозначение мест нанесения знака поверки
Встроенное программное обеспечение (ПО) колонок используется для измерения массы, температуры, давления сжатого природного газа, передачи результатов измерения, определения объема выданного газа, вывода информации о массе, объеме, температуре, давления, цене и стоимости газа на монитор, настройки, самодиагностики колонок и записи измеренных данных. Функции ПО реализованы в микропроцессоре, размещенном в электронно-вычислительном блоке колонки. При настройке и калибровке на заводе прошивается ПО, которое защищено от несанкционированного доступа паролем. Конструкция колонок исключает возможность несанкционированного доступа к ПО и искажению измерительной информации.
Идентификационные данные ПО колонок представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DISPENSER |
| Номер версии (идентификационный номер) ПО | 5.7.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода газа, кг/мин | от 1 до 50 |
| Пределы допускаемой относительной погрешности измерений массы газа, % | ±1,0 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Максимальное давление сжатого газа, МПа | 32 |
| Напряжение питания переменного тока, В | 220 ± 10%; |
| Частота питания переменного тока, Гц | от 50 до 60 |
| Потребляемая мощность, Вт, не более | 50 |
| Емкость счетчика разового учета: | |
| - выданного количества газа, кг | 999999,99 |
| - цены за кг, руб. | 999999,99 |
| - стоимости за выданную дозу, руб. | 999999,99 |
| - температуры | 99,9 |
| - давления | 999,9 |
| - объёма | 999999,9 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды и измеряемого газа, С | от -45 до +50 |
| Длина раздаточного шланга, м, не менее | 3,6 |
| Габариты, мм, не более | |
| - высота | 1950 |
| - ширина | 680 |
| - глубина) | 400 |
| Масса, кг | |
| - ЕЛ-50 | 109 |
| - ЕЛ-100 | 115 |
| Средний срок службы, лет | 20 |
| Наработка на отказ, ч | 18000 |
наносится на титульный лист руководства по эксплуатации печатным (типографским) способом и на левую панель корпуса колонки в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка газораспределительная | ЕЛ-50/100 | 1 шт. |
| Монтажный комплект (поставляется отдельно по заказу) | - | 1 шт. |
| Руководство по эксплуатации, техническое описание, руководство по ремонту | - | 1 экз. |
| Методика поверки | МП 0006-2018 | 1 экз. |
| Паспорт | ЕЛ-50/100 | 1 экз. |
осуществляется по документу МП 0006-2018 «Колонки газораспределительные ЕЛ-50/100. Методика поверки», утвержденному национальным органом по метрологии Армении
22.08.2018 г.
Основные средства поверки:
- весы, диапазон измерения от 0,02 до 100 кг, класс точности III (средний),
- баллон высокого давления с рабочим давлением не менее 19,6 МПа для сжатого природного газа.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ РА 37494391.7197-2013 «Технические условия. Колонка газораспределительная EЛ-50/100»
| Зарегистрировано поверок | 13 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
