| Номер в госреестре | 74987-19 |
| Наименование СИ | Измерители оптико-радиолокационные многоцелевые |
| Обозначение типа СИ | "ОРАКУЛ" |
| Изготовитель | Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 08.05.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители оптико-радиолокационные многоцелевые «ОРАКУЛ» (далее по тексту -ИМ) предназначены для:
- измерения скорости движения транспортных средств (ТС);
- измерения расстояния от ИМ до ТС;
- измерения углов в горизонтальной и вертикальной плоскостях между нормалью к излучающей поверхности ИМ и направлением на ТС (углы на ТС);
- определения координат места расположения ИМ;
- фотофиксации ТС в зоне контроля с записью времени фиксации, координат места расположения ИМ и скорости ТС.
Принцип действия ИМ основан на:
- измерении скорости движения ТС по разности частот между излученным ИМ радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);
- измерении расстояния от ИМ до ТС по разности фаз между сигналами на различных несущих частотах;
- измерении углов на ТС в горизонтальной и вертикальной плоскостях по разности фаз между сигналами, принятыми пространственно разнесенными антеннами;
- определении координат места расположения ИМ по данным, полученным от встроенного в ИМ приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS;
- определении времени фотофиксации ТС по значению национальной шкалы координированного времени UTC (SU), по данным, полученным от встроенного в ИМ приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS (с разрядностью до секунды), и измерении интервала времени между фронтом секундного импульса (PPS) и моментом времени фотофиксации ТС.
Фотофиксация ТС в зоне контроля осуществляется оптическим методом с записью в кадр времени фиксации, координат места расположения ИМ и скорости ТС. Зоной контроля является область (сектор), ограниченная максимальным расстоянием от ИМ до ТС и диапазоном измерения углов на ТС.
Конструктивно ИМ выполнен в едином влагозащищенном и ударопрочном корпусе с элементами крепления и содержит радиолокационный модуль, видеокамеру, вычислительный модуль, энергонезависимый накопитель данных, приемник глобальной спутниковой системы ГЛОНАСС/GPS. На корпусе ИМ установлена шильда, содержащая наименование, торговую марку изготовителя и знак утверждения типа средства измерений. ИМ защищен от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления.

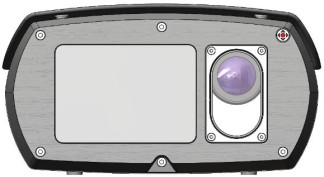

Общий вид ИМ, место установки шильды и пломб на ИМ представлены на рисунке 1.
Программным обеспечением (ПО) ИМ является программа «Оракул» ПО «Оракул» содержит метрологически значимую часть «pde». Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологической части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | pde |
| Номер версии (идентификационный номер) метрологически значимой части ПО | 1.02 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых скоростей движения ТС, км/ч | от 2 до 350 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч | ±2 |
| Диапазон измерений расстояния от ИМ до ТС, м | от 10 до 150 |
| Пределы допускаемой абсолютной погрешности измерений расстояния от ИМ до ТС, м | ±1 |
| Диапазон измерений углов на ТС, градус | от +10 до -10 |
| Пределы допускаемой абсолютной погрешности измерений углов на ТС, градус | ±1 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности отклонения времени ИМ от национальной шкалы координированного времени UTC (SU), мс | ±3 |
| Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат в плане места расположения ИМ, м | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая частота излучения ИМ, ГГц | от 24,050 до 24,250 |
| Зона контроля: | |
| длина, м, не более | 150 |
| угол, градус, не более | 20 |
| Напряжение питания от сети постоянного тока, В | от 10 до 16 |
| Потребляемая мощность, Вт, не более | 20 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +50 |
| - относительная влажность воздуха при +25 °С, % | до 98 |
| - атмосферное давление, кПа | от 60 до 106,7 |
| Масса ИМ, кг, не более | 3 |
| Габаритные размеры ИМ, мм, не более: | |
| - длина | 320 |
| - ширина | 255 |
| - высота | 150 |
наносится на шильду, расположенную на корпусе ИМ, а также типографским или иным способом на титульный лист паспорта БКЮФ.201219.022ПС.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель оптико-радиолокационный многоцелевой «ОРАКУЛ» | БКЮФ.201219.022 | 1 шт. |
| Измеритель оптико-радиолокационный многоцелевой «ОРАКУЛ». Паспорт | БКЮФ.201219.022ПС | 1 экз. |
| Измерители оптико-радиолокационные многоцелевые «ОРАКУЛ». Методика поверки | БКЮФ.201219.022МП | 1 экз. |
| Измеритель оптико-радиолокационный многоцелевой «ОРАКУЛ». Руководство по эксплуатации | БКЮФ.201219.022РЭ | 1 экз. |
осуществляется по документу БКЮФ.201219.022МП «Измерители оптико-радиолокационные многоцелевые «ОРАКУЛ». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30 ноября 2018 г.
Основные средства поверки:
- имитатор параметров движения транспортных средств «Сапсан 3М», регистрационный номер 73015-18 в Федеральном информационном фонде;
- имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS GSG 5-й серии, регистрационный номер 58306-14 в Федеральном информационном фонде;
- источники первичные точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к измерителям оптикорадиолокационным многоцелевым «ОРАКУЛ»
Государственная поверочная схема для средств измерений времени и частоты. Приказ Росстандарта № 1621 от 31.07.2018 г.
«Измеритель оптико-радиолокационный многоцелевой «ОРАКУЛ». Технические условия БКЮФ .201219.022ТУ
| Зарегистрировано поверок | 127 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
