Измерители сопротивления изоляции цифровые DT, 75069-19

Измерители сопротивления изоляции цифровые серии DT (далее по тексту - измерители) предназначены для измерений сопротивления изоляции, напряжения постоянного и переменного тока, а также электрического сопротивления участка цепи.

Документы

Описание типа

Руководство по эксплуатации

Карточка СИ

Номер в госреестре	75069-19
Наименование СИ	Измерители сопротивления изоляции цифровые
Обозначение типа СИ	DT
Изготовитель	"Shenzhen Everbest Machinery Industry Co., Ltd.", Китай
Год регистрации	2019
Срок свидетельства	24.05.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Руководство по эксплуатации	скачать

Назначение

Описание

Измерители представляют собой цифровые измерительные приборы (ЦИП).

Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении фиксированного значения испытательного напряжения постоянного тока. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.

Измерители имеют 3 модификации (модели): DT-5500, DT-5505, DT-6605.

Пример расшифровки условного обозначения модификаций измерителей:

DT - обозначение серии;

5500 - идентификационный номер модели;

Конструктивно измерители выполнены в ударопрочном корпусе из полипропилена.

Основные узлы измерителей: измеритель тока, АЦП, микропроцессор, преобразователь напряжения, цифровой монохромный жидкокристаллический индикатор с подсветкой.

Управление процессом измерения осуществляется встроенным микропроцессором.

Измерители дополнительно (в зависимости от модели) имеют функцию проверки целостности электрической цепи, а также функции измерения напряжения постоянного/переменного тока и электрического сопротивления участка цепи.

Для выбора выходного напряжения в измерителях используется поворотный переключатель.

Результаты измерений отображаются на ЖКИ в цифровом виде (во всех моделях) и в виде сегментной гистограммы с логарифмической шкалой (кроме модели DT-5500).

Измерители снабжены функциями контроля заряда батареи питания и автоматического отключения при бездействии.

Питание измерителей осуществляется от встроенной аккумуляторной батареи.

Измерители имеют защиту от перегрузки по напряжению.

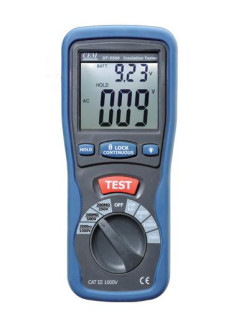

Общий вид измерителей показан на рисунке 1.

Схема пломбировки измерителей от несанкционированного доступа представлена на рисунке 2.

б) DT-5505 в) DT-6605

а) DT-5500


аг*	1
- ппо	11
UUJ	(I

Рисунок 1 - Общий вид измерителей

Место пломбирования в виде не разрушаемой наклейки

Програмное обеспечение

отсутствует.

Технические характеристики

Метрологические характеристики измерителей приведены в таблицах 1-4.

Таблица 1 - Режим измерения сопротивления изоляции

Модификация	Диапазон выходного напряжения, В	Диапазон измерений, МОм	Значение единицы младшего разряда (k), МОм	Пределы допускаемой основной абсолютной, погрешности измерений сопротивления изоляции, МОм
	от 250 до 275	от 0 до 200	0,1	±(0,03-Кизм+5'к)
DT-5500	от 500 до 550	от 0 до 200	0,1	±(0,03-Кизм+5'к)
DT-5500	от 1000 до 1100	от 0 до 1000 включ.	1	±(0,03-Кизм+5'к)
	от 1000 до 1100	св. 1000 до 2000	1	±(0,05-Кизм+5'к)

Модификация	Диапазон выходного напряжения, В	Диапазон измерений, МО, ГОмм	Значение единицы младшего разряда (k), МОм	Пределы допускаемой основной абсолютной, погрешности измерений сопротивления изоляции, МОм
DT-5505	от 125 до 137,5	от 0,200 до 4,000 включ. св. 4,00 до 40,00 от 4,0 до 400,0 включ. св. 400 до 4000	0,001 0,01 0,1 1	±(0,02Яизм+10к) ±(0,02Яизм+10к) ±(0,04 Яизм+5 • к) ±(0,05Кизм+5к)
	от 250 до 275	от 0,400 до 4,000 включ. св 4,00 до 40,00 от 4,0 до 400,0 включ. св. 400 до 4000	0,001 0,01 0,1 1	±(0,02Яизм+10к) ±(0,02Яизм+10к) ±(0,03Яизм+5к) ±(0,04Яизм+5к)
	от 500 до 550	от 0,500 до 4,000 включ. св. 4,00 до 40,00 от 4,0 до 400,0 включ. св. 400 до 4000	0,001 0,01 0,1 1	±(0,02Яизм+10к) ±(0,02Яизм+10к) ±(0,02Яизм+5к) ±(0,04Яизм+5к)
	от 1000 до 1100	от 1,000 до 4,000 включ. св. 4,00 до 40,00 от 4,0 до 400,0 включ. св. 400 до 4000	0,001 0,01 0,1 1	±(0,03Яизм+10к) ±(0,02Яизм+10к) ±(0,02Яизм+5к) ±(0,04Яизм+5к)
DT-6605	от 500 до 600	от 0,400 до 6,000 включ. св. 6,00 до 60,00 включ. св. 60,0 до 600,0 включ. св. 0,60 до 6,00 ГОм	0,001 0,01 0,1 0,01	±(0,025^изм+15^к) ±(0,025^изм+15^к) ±(0,025^изм+15^к) ±(0,03Яизм+15к)
	от 1000 до 1200	от 1,000 до 6,000 включ. св. 6,00 до 60,00 включ. св. 60,0 до 600,0 включ. св. 0,60 до 6,00 ГОм	0,001 0,01 0,1 0,01 ГОм	±(0,025^Яизм+15 к) ±(0,025^Яизм+15 к) ±(0,025^Яизм+15 к) ±(0,03Яизм+15к)
	от 2500 до 3000	от 10,00 до 60,00 включ. св. 60,0 до 600,0 включ. св. 0,60 до 6,00 ГОм включ. св. 6,1 до 60,0 ГОм	0,01 0,1 0,01 ГОм 0,1 ГОм	±(0,025^изм+15^к) ±(0,025^изм+15^к) ±(0,03Яизм+15к) ±(0,04Яизм+15к)
	от 5000 до 6000	от 10,00 до 60,00 включ. св. 60,0 до 600,0 включ. св. 0,60 до 6,00 ГОм включ. св 6,0 до 60,0 ГОм	0,01 0,1 0,01 ГОм 0,1 ГОм	±(0,025^Яизм+15 к) ±(0,025^Яизм+15 к) ±(0,03Яизм+15к) ±(0,04Яизм+15к)

Примечание: пределы допускаемой дополнительной температурной погрешности при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 о С должны быть равны половине предела допускаемой основной погрешности._

Модификация	Диапазон измерений, В	Значение единицы младшего разряда (k), В	Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В
DT-5500	от 10 до 1000	1	±(0,008-Цизм+3 к)
DT-5505	от10 до 1000	1	±(0,008 иизм+5к)
DT-6605	от 1,0 до 600,0	0,1	±(0,01-Иизм+5'к)
Примечание: пределы допускаемой дополнительной температурной погрешности при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 о С должны быть равны половине предела допускаемой основной погрешности.

'аблица 3 - Режим измерения напряжения переменного тока

Модифика ция	Диапазон измерений, В	Диапазон частот, Гц	Значение единицы младшего разряда (k), В	Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В
DT-5500	от 10 до 750	от 40 до-400	1	±(0,012иизм+10к)
DT-5505	от 10 до 750	от 40 до 400	1	±(0,012Шзм+10к)
DT-6605	от 10,0 до 600,0	от 40 до 60 от 61 до 400	0,1	±(0,01-Иизм+5'к) ±(0,025-Иизм+10-к)
Примечание: пределы допускаемой дополнительной температурной погрешности при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 о С должны быть равны половине предела допускаемой основной погрешности.

Таблица 4- Режим измерения электрического сопротивления участка цепи

Модифика ция	Диапазон измерений, Ом, кОм	Значение единицы младшего разряда (к), Ом, кОм	Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления, Ом, кОм
DT-5500	от 1,0 до 200,0 Ом включ. св. 0,2 до 200,0 кОм	0,1 Ом 0,1 кОм	±(0,01Кизм+2к) ±(0,01Кизм+2к)
DT-5505	от 1,00 до 40,00 Ом от 1,0 до 400,0 Ом	0,01 Ом 0,1 Ом	±(0,012 Яизм+3 • к)
DT-6605	от 0,1 до 600,0 Ом включ. св. 0,600 до 6,000 кОм	0,1 Ом 0,001 кОм	±(0,015Яизм+10к) ±(0,015 Яизм+15 • к)
Примечание: пределы допускаемой дополнительной температурной погрешности при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 о С должны быть равны половине предела допускаемой основной погрешности.

Модификация	Питание	Масса, г	Габаритные размеры, мм (длинахширинахвысота)
DT-5500	6 батарей «АА» по 1,5 В	700	200x92x50
DT-5505	6 батарей «АА» по 1,5 В	603	205x92x50
DT-6605	8 батарей (LR14R14) по 1,5 В	1600	198x148x86
Нормальные условия применения
- температура окружающего воздуха, °С			от +15 до +25
- относительная влажность воздуха при температуре +25 °С, %, не более			80
- атмосферное давление, кПа			от 84 до 106
Рабочие условия применения
- температура окружающего воздуха, °С			от 0 до +40
- относительная влажность воздуха при температуре +25 °С, %, не более			80
- атмосферное давление, кПа			от 84,0 до 106,7

Знак утверждения типа

наносится методом трафаретной печати на лицевую панель измерителей и типографским способом на титульные листы руководства по эксплуатации

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель	DT-5500, DT-5505, DT-6605	1 шт.
Измерительные щупы	DT-5500, DT-5505	2 шт.
Щуп с зажимом типа «Крокодил»	DT-5500, DT-5505	1 шт.
DT-6605	DT-5500, DT-5505	3 шт.
Два щупа красного цвета с одним зажимом типа «Крокодил»	DT-6605	1 шт.
Чемодан пластиковый	DT-5500, DT-5505, DT-6605	1 шт.
Батарея типа АА	DT-5500, DT-5505	6 шт. по 1,5 В
Батарея типа LR14/R14	DT-6605	8 шт. по 1,5 В
Руководство по эксплуатации	DT-5500, DT-5505, DT-6605	1 экз
DT-5500, DT-5505, DT-6605	Методика поверки	1 экз.

Поверка

осуществляется по документу МП 206.1-241-2018 «Измерители сопротивления изоляции цифровые серии DT. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.12. 2018 г.

Основные средства поверки:

- калибратор универсальный Б1ике 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09);

- магазин сопротивления высокоомный RCB-1 (регистрационный номер в Федеральном информационном фонде № 24500-03);

- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде № 6332--77);

- магазин сопротивления Р403 (регистрационный номер в Федеральном информационном фонде № 1347-70);

- киловольтметр электростатический С511 (регистрационный номер в Федеральном информационном фонде № 10194-85);

- вольтметр электростатический С508 (регистрационный номер в Федеральном информационном фонде № 10194-85);

- киловольтметр электростатический с 196 (регистрационный номер в Федеральном информационном фонде № 11850-89).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на титульный лист руководства по эксплуатации типографским способом.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления

Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности Приложение 2 пункт 48 «Измерение электрического сопротивления при контроле параметров электроизоляции»

Техническая документация предприятия изготовителя «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD»
