| Номер в госреестре | 75107-19 |
| Наименование СИ | Установки поверочные преобразователей избыточного давления |
| Обозначение типа СИ | УП-ДД |
| Изготовитель | Акционерное общество «Научно-производственный комплекс «ВИП» (АО «НПК «ВИП»), г. Екатеринбург |
| Год регистрации | 2019 |
| Срок свидетельства | 24.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные преобразователей избыточного давления УП-ДД (далее -установки поверочные) предназначены для измерений давления с целью поверки преобразователей избыточного давления измерительных с унифицированным выходным сигналом: токовым и напряжения постоянного тока, цифровым сигналом на базе интерфейса RS-485, имеющих основную приведенную погрешность от 0,5 до 5 % и верхний предел измерений 1 МПа (10 кгс/см2).
Принцип действия установки поверочной основан на сравнении показаний поверяемого преобразователя избыточного давления и преобразователя из состава установки, полученных при измерении давления.
Конструктивно установка поверочная состоит из электронных блоков, вольтметра, пневмосистемы с размещенными на ней клапанами и тремя преобразователями давления измерительными.
Установка поверочная обеспечивает одновременную поверку до четырех преобразователей давления измерительных одного типа.
Установки поверочные являются изделиями многоканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.

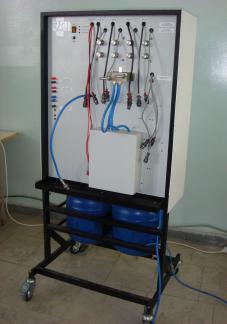

Общий вид установки поверочной, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Установки поверочные имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения давления. ПО идентифицируется в меню путем вывода на экран подключенного ПК по номеру версии программного обеспечения.
Уровень защиты ПО установок поверочных «средний» в соответствии с P 50.2.077-2014.
ПО защищено паролем, которым владеет только изготовитель установок поверочных. Идентификационные данные встроенного ПО указаны в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UPDD.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.2.113 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (ДИ) силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной к ДИ погрешности измерений силы постоянного тока, % | ±0,04 |
| Диапазон измерений напряжения постоянного тока, В | от Umin (0-1) до Umax (4-10)* |
| Пределы допускаемой приведенной к ДИ погрешности измерений напряжения постоянного тока, % | ±0,06 |
| Верхний предел измерений давления (ВПИ), МПа | 1 |
| Пределы допускаемой приведенной к ДИ погрешности измерений и преобразований в давление (уо), % | ±0,12 |
| * Umin принимает значения от 0 до 1 В Umax принимает значения от 4 до 10 В | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Входной сигнал: | |
| - цифровой | RS-485 |
| - аналоговый токовый, мА | от 4 до 20 |
| - аналоговый напряжения, В | от Umin (0-1) до Umax (4-10) |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±20 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 200 |
| Габаритные размеры, мм, не более : | |
| - глубина | 1000 |
| - ширина | 1000 |
| - высота | 1700 |
| Масса (без источника давления), кг, не более | 110 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 18 до 25 |
| - относительная влажность, %, не более | 80 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист паспорта типографским способом и на шильдик, прикрепленный к корпусу, лазерным способом.
Таблица 4 - Комплектность установки поверочной
| Наименование | Обозначение | Количество |
| Установка поверочная преобразователей избыточного давления УП-ДД | АГБР.204.00.00 | 1 шт. |
| Паспорт | АГБР.204.00.00 ПС | 1 экз. |
| Руководство по эксплуатации | АБГР.204.00.00 РЭ | 1 экз. |
| ГСИ. Установки поверочные преобразователей избыточного давления УП-ДД. Методика поверки с изменением № 1 | МП 82-221-2018 | 1 экз. |
| Паспорт сосуда, работающего под давлением | 53020.01-02 ПС | 1 экз. |
| Компрессор* | 1 шт. | |
| Инструкция по применению компрессора (на русском языке)* | 1 экз. | |
| Стол радиомонтажника* | 1 шт. | |
| Персональный компьютер (ноутбук)* | 1 шт. | |
| * Поставляется в соответствии с заказом. | ||
осуществляется по документу МП 82-221-2018 «ГСИ. Установки поверочные преобразователей избыточного давления УП-ДД. Методика поверки», утвержденному ФГУП «УНИИМ» 29 октября 2018 г., с изменением № 1, утвержденным «09» января 2020 г.
Основные средства поверки:
- рабочий эталон единицы давления 1 разряда в диапазоне значений избыточного давления от 0 до 400 кПа по ГОСТ Р 8.802-2012 (калибратор давления CPC6000, рег. № 59862-15). Диапазон измерений (0-200) кПа, погрешность ±0,020 кПа, диапазон измерений (200-400) кПа, относительная погрешность ±0,01 %;
- рабочий эталон единицы давления 1 разряда в диапазоне значений избыточного давления от 0 до 1,25 МПа по ГОСТ Р 8.802-2012 (калибратор давления CPC8000, рег. № 59862-15). Диапазон измерений (0-1,25) МПа, погрешность ±0,125 кПа;
- рабочий эталон единицы электрического напряжения 3 разряда в диапазоне значений
5 3
от 10 до 10 В, единицы силы постоянного электрического тока 1 разряда в диапазоне значений от 10-9 до 10-1 А по ГОСТ 8.027-2001 и приказу Росстандарта № 2091 от 01.10.2018 г. (прибор для поверки вольтметров программируемый В1-13, рег. № 6014-77). Предел 100 мА, погрешность воспроизведения силы постоянного тока 1,5^ 10-4 ИВ+1 мкА; предел 10 В, погрешность воспроизведения напряжения постоянного тока 5-10-5 ИВ+40 мкВ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок поверочных с требуемой точностью.
Знак поверки наносится на корпус установки поверочной, на свидетельство о поверке и в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
АГБР.204.00.00 ТУ Установки поверочные преобразователей избыточного давления УП-ДД. Технические условия
| Зарегистрировано поверок | 61 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
