| Номер в госреестре | 75137-19 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | ГСП-01 |
| Изготовитель | Общество с ограниченной ответственностью «Прогресс» (ООО «Прогресс»), г. Ростов-на-Дону |
| Год регистрации | 2019 |
| Срок свидетельства | 31.05.2029 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные ГСП-01 (далее - комплексы) предназначены для измерений объема газа, приведенного к стандартным условиям.
Принцип действия комплексов основан на вычислении объема газа, приведенного к стандартным условиям по ГОСТ Р 56333-2015, на основе измерений объема газа при рабочих условиях, температуры газа и введенных условно-постоянных значений абсолютного давления и коэффициента сжимаемости газа.
Комплексы состоят из счетчика газа мембранного типа «G» (регистрационный номер 72805-18 в Федеральном информационном фонде по обеспечению единства измерений) (далее - счетчик) и блока электронной коррекции (далее - БЭК).
БЭК состоит из корпуса, дисплея, термопреобразователя сопротивления, микропроцессора, интерфейсов связи и источника питания (основного и резервного).
Объем газа при рабочих условиях измеряется счетчиком. На лицевой стороне счетчика расположено отсчетное устройство с отсчетными роликами. В отсчетный ролик младшего разряда интегрирован магнит. Циклическое вращение магнита детектируется «герконом» БЭК с дальнейшим преобразованием в импульсный сигнал прямо пропорциональный прошедшему рабочему объему газа.
Температура газа измеряется термопреобразователем сопротивления, входящим в состав БЭК и установленным в корпусе счетчика для непосредственного контакта с потоком газа.
Основные функции комплексов:
- измерение объема газа при рабочих условиях, температуры газа;
- вычисление объема газа, приведенного к стандартным условиям;
- обработка, отображение, хранение измеренной информации и настроечных параметров;
- архивирование данных (объемы, температура, давление, коэффициент сжимаемости);
- ведение журналов событий;
- передача измеренной и вычисленной информаций по цифровым интерфейсам;
- защита информации от несанкционированного доступа.
Комплексы в зависимости от типоразмера счетчика выпускаются в следующих исполнениях ГСП-01-2,5; ГСП-01-4; ГСП-01-6; ГСП-01-10; ГСП-01-16; ГСП-01-25; ГСП-01-40; ГСП-01-65; ГСП-01-100.

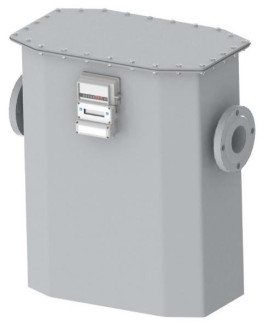

Общий вид комплексов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Знак поверки наносится давлением ударного клейма (плашки) на свинцовую (пластмассовую) пломбу, закрепленную на проволоку.
а) общий вид мест пломбировки поверителя «П» и изготовителя «И»
в) пломба поверителя «П» (место нанесения знака поверки) Рисунок 2 - Схема пломбировки от несанкционированного доступа
Комплексы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО комплексов является метрологически значимым.
Защита ПО осуществляется с помощью разграничением уровней доступа, ведением журнала событий, механическим пломбированием.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GSP |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода газа при рабочих условиях, м3/ч | приведен в таблице 3 |
| Диапазон измерений температуры газа, °С | от -30 до +60 |
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям (без учета погрешности от принятия абсолютного давления и коэффициента сжимаемости газа за условно-постоянные значения), %: - в диапазоне Qмин < Q < 0,1^Шм - в диапазоне 0,1^Шм < Q < Qмакс | ±3,1 ±1,6 |
| Пределы допускаемой относительной погрешности измерений температуры газа, % | ±0,5 |
| Пределы допускаемой относительной погрешности вычислений объема газа, приведенного к стандартным условиям, % | ±0,01 |
| Примечания 1 Q™ - минимальный расход при рабочих условиях, м /ч. 2 Q^ - номинальный расход при рабочих условиях, м3/ч. 3 Qm^ - максимальный расход при рабочих условиях, м /ч. 4 Q - измеренный расход при рабочих условиях, м3/ч. | |
Таблица 3 - Диапазоны расходов газа при рабочих условиях комплексов
| Исполнение | Минимальный расход | Номинальный расход | Максимальный расход |
| комплекса | (^минХ м /ч | ^ном), м3/ч | ^макс), м3/ч |
| ГСП-01-2,5 | 0,025 | 2,5 | 4 |
| ГСП-01-4 | 0,04 | 4 | 6 |
| ГСП-01-6 | 0,06 | 6 | 10 |
| ГСП-01-10 | 0,1 | 10 | 16 |
| ГСП-01-16 | 0,16 | 16 | 25 |
| ГСП-01-25 | 0,25 | 25 | 40 |
| ГСП-01-40 | 0,4 | 40 | 65 |
| ГСП-01-65 | 0,65 | 65 | 100 |
| ГСП-01-100 | 1 | 100 | 160 |
| Наименование характеристики | Значение |
| Измеряемая среда | природный газ по ГОСТ 5542-2014 и другие неагрессивные газы |
| Температура измеряемой среды, °С | от -30 до +60 |
| Избыточное давление измеряемой среды, кПа, не более | 50 |
| Интерфейсы связи | GSM, GPRS, Bluetooth, RS-232, RS-485 и USB |
| Элементы питания (основной и резервный) | литиевая батарея 3,6 В |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 до 95, при температуре +35 °С от 84,0 до 106,7 |
| Габаритные размеры, мм: - высота - ширина - длина | от 220 до 935 от 195 до 790 от 181 до 516 |
| Масса, кг | от 2,9 до 142,5 |
| Средний срок службы, лет | 20 |
| В зависимости от заказа. Примечание - Комплексы сохраняют свою работу с метрологическими характеристиками, указанными в таблице 2, при замене основного элемента питания. | |
наносится на лицевую панель корпуса БЭК методом печати и на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество | Примечание |
| Комплекс измерительный ГСП-01 | ГСП-01 | 1 шт. | - |
| Паспорт | НРФП.407169.001 ПС | 1 экз. | - |
| Руководство по эксплуатации | НРФП.407169.001 РЭ | 1 экз. | - |
| Комплект монтажных частей | - | 1 шт. | По заказу |
| Методика поверки | МП 01-9102-2019 | 1 экз. | По заказу |
осуществляется по документу МП 01-9102-2019 «ГСИ. Комплексы измерительные ГСП-01. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 5 февраля 2019 г.
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с Приказом Росстандарта № 2825 от 29.12.2018 с пределами допускаемой относительной погрешности измерений объема газа ±0,5 %;
- калибратор температуры JOFRA серии ATC-R модели ATC-157B (регистрационный номер 46576-11 в Федеральном информационном фонде по обеспечению единства измерений), диапазон воспроизводимых температур от минус 45 до плюс 155 °С, пределы допускаемой основной абсолютной погрешности ±0,13 °С, пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на 1 °С ±0,01 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на паспорт и/или свидетельство о поверке комплексов и на пломбу, как показано на рисунке 2.
приведены в эксплуатационном документе.
Приказ Росстандарта № 2825 от 29.12.2018 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
НРФП.407169.001 ТУ Комплексы измерительные ГСП-01. Технические условия
