| Номер в госреестре | 75190-19 |
| Наименование СИ | Резервуары (танки) стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-140 |
| Изготовитель | ООО "Амурская нефтебаза", г.Хабаровск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные вертикальные цилиндрические РВС-140 (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливных судов.
Принцип действия резервуаров (танков) стальных вертикальных цилиндрических РВС-140 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары (танки) стальные вертикальные цилиндрические РВС-140 представляют собой вертикальные сварные сосуды. Днище коническое, с уклоном от центра. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, транспортированию и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами; замерными люками; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - на палубе наливного судна.
Резервуары (танки) стальные вертикальные цилиндрические РВС-140 в количестве
5 шт., с заводскими номерами №№ 1 - 5, в составе наливного судна Сулук расположены на причале Общества с ограниченной ответственностью «Амурская нефтебаза» (ООО «АНБ»).

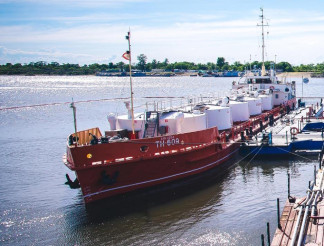

Общий вид судна Сулук представлен на рисунке 1. Схема расположения резервуаров РВС-140 на палубе судна представлена на рисунке 2.
Пломбирование резервуаров (танков) стальных вертикальных цилиндрических РВС-140 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 140 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,3 |
Таблица 2 -Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
| Температура хранимой жидкости, °С | от -40 до +50 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический в составе наливного судна | РВС-140 №№ 1 - 5, судно Сулук | 5 шт. |
| Паспорт | 5 экз. | |
| Г радуировочная таблица | 5 экз. | |
| Методика поверки | МП 0006-2018 | 1 экз. |
осуществляется по документу МП 0006-2018 «Инструкция. ГСИ. Резервуары (танки) стальные вертикальные цилиндрические РВС-140. Методика поверки», утвержденному АО «Метролог» 12 декабря 2018 г.
Основные средства поверки:
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
Машина координатно-измерительная мобильная FARO Laser Scanner Focus 3D120, с диапазоном значений от 0,6 до 120 м, в соответствии с частью 3 Приказа Росстандарта от 07.02.2018 г. № 256.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам (танкам) стальным вертикальным цилиндрическим РВС-140
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
