| Номер в госреестре | 75191-19 |
| Наименование СИ | Счетчики универсальные |
| Обозначение типа СИ | СТК МАРС NEO |
| Изготовитель | Общество с ограниченной ответственностью «Декаст» (ООО «Декаст»), Московская обл., г.о. Ступино, д. Шматово. Общество с ограниченной ответственностью "Декаст М" (ООО "Декаст М"), г. Калуга (срок свидетельства: 03.06.2024 г.); |
| Год регистрации | 2019 |
| Срок свидетельства | 03.06.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики универсальные СТК МАРС NEO (далее - счётчики) предназначены для измерения тепловой энергии (тепловой мощности), объёмного расхода (объёма), температуры, разности температур, текущего времени, подсчёта количества импульсов, формируемых приборами учёта, оборудованных импульсным выходом, а также для измерения объёма воды, потребляемой в тепловых сетях, сетях горячего и холодного водоснабжения, с возможностью передачи данных в системы автоматизированного сбора и передачи данных.
Принцип работы счётчиков состоит в измерении объёма и температуры теплоносителя в трубопроводах и последующем определении тепловой энергии или объёма воды, путем обработки результатов измерений вычислителем.
Счётчики изготовлены в виде единого блока и включают в себя преобразователь расхода (крыльчатый или ультразвуковой, зависит от исполнения счётчика), вычислитель и платиновые термопреобразователи сопротивления (наличие и количество зависит от исполнения счётчика). Степень защиты корпуса счётчиков по ГОСТ 14254-2015 - IP65.
Счётчики измеряют, вычисляют и отображают на индикаторном устройстве вычислителя следующие параметры:
- тепловую энергию: Гкал (Мкал), ГДж (МДж), МВтч (кВтч);
- объём полученного (возвращенного) теплоносителя, м ;
- температуру теплоносителя в подающем и обратном трубопроводах, °С;
- разность температур подающего и обр атного трубопроводах, °С;
- мгновенный расход теплоносителя, м /ч;
- мгновенную тепловую мощность, Г кал/ч;
- текущее время (GMT+3);
- объёмы воды, измеренные другими счётчиками с импульсным выходом, подключенными к счётным входам, м3;
- объём воды, прошедший через счётчик с температурой большей или равной заданному значению, м3 (только для исполнения 2Т);
- объём воды, прошедшей через счётчик с температурой менее заданного значения, м3 (только для исполнения 2Т);
- время работы в штатном режиме и режиме ошибки, ч;
- коды ошибок;
- серийный номер счётчика.
Счётчики имеют энергонезависимую память, в которой регистрируются помесячные значения тепловой энергии не менее чем за 144 месяца, посуточные значения не менее чем за 365 суток и почасовые значения не менее чем за 60 суток. Данные об объёме воды, прошедшей через счётчик, воды с температурой ниже заданного значения не менее чем за 60 суток (только для исполнения 2Т). Данные об объёме воды, прошедшей через счётчик, с температурой большей или равной заданному значению не менее чем за 60 суток (только для исполнения 2Т).
Счётчики исполнения 2Т предназначены для измерения объёмы воды, с температурой в диапазонах: от +5 °С до ti и от ti (включительно) до +105 °С, где ti заданная температура воды.
Счётчики выпускаются в следующих исполнениях:
СТК МАРС NEO -
Диаметр условного прохода.
Тип преобразователя расхода:
_- крыльчатый;
У - ультразвуковой.
Комплектация и функционал:
П - с двумя термопреобразователями сопротивления, предназначенный для измерения тепловой энергии, объёма и температуры теплоносителя для установки на подающий трубопровод;
О - с двумя термопреобразователями сопротивления, предназначенный для измерения тепловой энергии, объёма и температуры теплоносителя для установки на обратный трубопровод;
2Т - с одним термопреобразователем сопротивления, предназначенный для измерения объёма воды, потребляемой в тепловых сетях, сетях горячего водоснабжения с температурой большей, равной и (или) меньшей заданного значения (ti);
Т - без термопреобразователей сопротивления, предназначенный для измерения объёма воды, потребляемой в тепловых сетях, сетях холодного и горячего водоснабжения.
Постоянное значение расхода, qp,
(Номинальный расход, qn), м3/ч
Способ коммуникации (возможно несколько коммуникаций):
_- без коммуникации;
Imp - с импульсным выходом, предназначенная для дистанционной передачи показаний посредством импульсного выхода;
RS - с выходом RS-485 и двумя импульсными входами, предназначенная для дистанционной передачи показаний и считывания архивов, посредством протокола RS-485, а также для снятия показаний со счётчиков, оборудованных импульсными выходами;
M-BUS - с выходом M-BUS предназначенная для дистанционной передачи показаний и считывания архивов, посредством протокола M-BUS;
RF - с радиомодулем, предназначенная для дистанционной передачи показаний и архивов по радиоканалу;
NFC - с интерфейсом NFC, предназначенная для снятия показаний и архивов при помощи устройств, оснащенных NFC.
Общий вид счётчиков, а также схема пломбировки от несанкционированного доступа, обозначение места нанесения пломбы изготовителя и/или поверки представлены на рисунках 1 - 2.

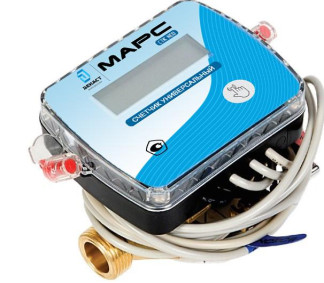

Рисунок 1 - Внешний вид счётчика с крыльчатым преобразователем расхода
Счётчики имеют встроенное программное обеспечение (ПО), которые устанавливается (прошивается) в памяти вычислителя при изготовлении, в зависимости от модификации счётчиков. В процессе эксплуатации ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи результатов измерений и диагностической информации в измерительные системы.
Нормирование метрологических характеристик счётчиков проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DECAST |
| Номер версии (идентификационный номер) ПО | не ниже 3.0.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||
| Диаметр условного прохода, DN | 15 | 20 | ||||||||
| Постоянное значение расхода, qp, (Номинальный расход, qn)1), м3/ч | 0,6 | 0,6 | 1,0 | 1,0 | 1,5 | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 |
| Нижнее значение расхода, q;, 2) 3 (Минимальный расход, qmm,) , м /ч | 0,0064) | 0,012 | 0,01 | 0,02 | 0,015 | 0,03 | 0,063) | 0,03 | 0,05 | 0,103) |
| Верхнее значение расхода, qs, (Максимальный расход, qmax), м3/ч | 1,2 | 1,2 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | 5,0 | 5,0 |
| Переходный расход qt, м3/ч | - | 0,124) | 0,153) | - | 0,204) | 0,253) | ||||
| Порог чувствительности, м3/ч | 0,004 | 0,015 | ||||||||
| Пределы допускаемой относительной погрешности измерения тепловой энергии (тепловой мощности), % | - класса 1: ±(2+4Atmin/At+0,01qp/q) - класса 2: ±(3+4Atmin/At+0,02qp/q) | |||||||||
| Пределы допускаемой относительной погрешности измерения объёмного расхода (объёма) теплоносителя, % | - класса 1: ±(1+0,01qp/q), но не более ±3,5 - класса 2: ±(2+0,02qp/q), но не более ±5 | |||||||||
| Пределы допускаемой относительной погрешности, %4): - в диапазоне расходов от qmin до qt - в диапазоне расходов от qt до qmax включительно | ±5 ±2 | |||||||||
| Диапазон измерения температуры, °С | от 1 до 105 (от 1 до 130)5) | |||||||||
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±(0,6+0,0044), где t - измеренное значение температуры прямого или обратного потоков теплоносителей, °С | |||||||||
| Диапазон измерения разности температур, At, °C | от 2 до 105 (от 2 до 130)5) | |||||||||
| Пределы допускаемой относительной погрешности измерения разности температуры, % | ±(0,5+3 •Atmin/ At) | |||||||||
| Пределы допускаемой относительной погрешности измерения текущего времени, % | ±0,05 | |||||||||
| Максимальное рабочее давление, МПа | 1,6 | |||||||||
| Потеря давления при qp, МПа, не более | 0,025 | |||||||||
| Пределы допускаемой абсолютной погрешности измерения количества импульсов дополнительными входами, импульсов за период измерения, имп | ±1 | |||||||||
| 1) - Gmax в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр; 2) - Gmin в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр; 3) - Для исполнений 2Т и Т при вертикальной установке; 4) - Для исполнений 2Т и Т; 5) - Конкретный диапазон указан в эксплуатационной документации на счётчик. | ||||||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Диаметр условного прохода, DN | 15 | 20 |
| Напряжение элемента питания, В | 3,6 | |
| Срок службы элемента питания, лет, не менее | 6 | |
| NFC - тип метки | 13,56 | |
| Габаритные размеры (длина х ширина х высота), мм, не более: - с крыльчатым преобразователем расхода - с ультразвковым преобразователем расхода | 110х144х92 110х85х100 | 130х144х92 130х85х100 |
| Масса, кг, не более | 0,85 | 0,95 |
| Условия хранение, транспортирования и эксплуатации: - температура окружающего воздуха, °С - температура окружающего воздуха при хранении, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 5 до 50 от -40 до +55 от 20 до 95 от 61 до 106,7 | |
наносится на корпус счётчика любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе паспорта типографским способом.
Таблица 4 - Комплектность счётчика
| Наименование | Обозначение | Количество |
| Счётчик | СТК МАРС NEO | 1 шт. |
| Паспорт | ПС 26.30.11.190-023-77986247-2018 | 1 экз. |
| Руководство по эксплуатации | РЭ 26.30.11.190-023-77986247-2018 | 1 экз. |
| Методика поверки | МП 26.30.11.190-023-77986247-2018 | 1 экз. на партию |
| Комплект монтажных частей и принадлежностей | - | 1 комплект |
| * - Исполнение счётчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. | ||
осуществляется по документу МП 26.30.11.190-023-77986247-2018 «ГСИ Счётчики универсальные СТК МАРС NEO. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 08.02.2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда части 1 приказа Росстандарта от 07.02.2018 г. № 256;
- термостаты переливные прецизионные ТПП-1, рег. № 33744-07;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
- измеритель температуры многоканальный прецизионный МИТ 8.10М (рег. № 19736-11). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбы счётчика в местах, указанных на рисунке 2, а также в соответствующий раздел паспорта и/или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования ГОСТ Р 51649-2014 Теплосчётчики для водяных систем теплоснабжения. Общие технические условия
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходом жидкости
ТУ 26.30.11.190-023-77986247-2018 Счётчики универсальные СТК МАРС NEO. Технические условия
