| Номер в госреестре | 75193-19 |
| Наименование СИ | Видеоэндоскопы измерительные |
| Обозначение типа СИ | OLYMPUS IPLEX NX |
| Изготовитель | "Olympus Corporation (Industrial Business Division)", Япония |
| Год регистрации | 2019 |
| Срок свидетельства | 03.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Видеоэндоскопы измерительные OLYMPUS IPLEX NX (далее - видеоэндоскопы) предназначены для измерений линейных размеров дефектов и их глубины в труднодоступных местах и скрытых полостях, неразрушающего контроля и диагностики объектов промышленности.
Принцип работы видеоэндоскопов основан на стереоскопических трехмерных измерениях дефектов. Координаты каждой заданной точки вычисляются на основе принципов триангуляции по двум изображениям, полученным с помощью двух линз стерео объективов, установленных в параллаксе. На основе полученных координат выполняются измерения.
Видеоэндоскопы состоят из центрального блока IPLEX NX с монитором, блока питания, зонда (наружный диаметр 4 или 6 мм), оптического адаптера (бокового или прямого) и соединительных кабелей. В зависимости от требований заказчика видеоэндоскопы могут комплектоваться пультом дистанционного управления.

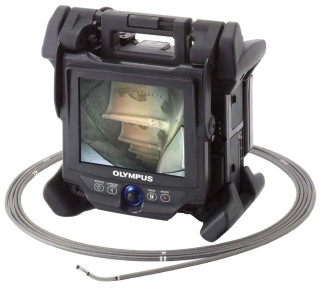

Внешний вид видеоэндоскопов показан на рисунке 1.
Видеоэндоскопы имеют встроенное программное обеспечение «IPLEX NX». Программное обеспечение предназначено для: сбора, обработки и хранения данных, настройки, визуализации результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения IPLEX NX
| Идентификационное наименование ПО | IPLEX NX |
| Номер версии (идентификационный номер) ПО, не ниже | 1.20 |
| Цифровой идентификатор ПО | DF6ABEC2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров дефектов и их глубины, мм | от 0,1 до 25,0 |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов и их глубины, % | ±10 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц - напряжение постоянного тока от Li-Ion аккумуляторной батареи, В | 220+22-33 50±1 14,8 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от +10 до +30 от 10 до 90 |
| Габаритные размеры, (ШхВхД), мм, не более | 320x310x180 |
| Масса, кг, не более | 3,9 |
наносится на эксплуатационную документацию типографическим методом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Центральный блок IPLEX NX | - | 1 шт. |
| Пульт дистанционного управления | - | По заказу |
| Монитор | - | 1 шт. |
| Соединительные кабели | - | 1 компл. |
| Карта SDHC | - | 1 шт. |
| Карта USB | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Комплект ремней | - | 1 шт. |
| Кейс для переноски | - | 1 шт. |
| Зонд (4 или 6 мм в зависимости от заказа потребителя) | 1 или 2 шт.* |
| Наименование | Обозначение | Количество |
| Оптический адаптер (боковой или прямой в зависимости от заказа потребителя) | 1 или 2 шт.* | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 48-18 | 1 экз. |
| * - в зависимости от заказа потребителя | ||
осуществляется по документу МП АПМ 48-18 «Видеоэндоскопы измерительные OLYMPUS IPLEX NX. Методика поверки», утвержденному ООО «Автопрогресс-М» «09» октября 2018 г. Основные средства поверки:
- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- пластина плоская стеклянная 2-го класса ПИ 120 (рег. № 197-70).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Olympus Corporation» (Industrial Business Division), Япония
| Зарегистрировано поверок | 18 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
