Газоанализаторы Алкобарьер, 75194-19

75194-19
Газоанализаторы АЛКОБАРЬЕР (далее - газоанализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха и сигнализации о превышении установленного порога срабатывания.
Карточка СИ
Номер в госреестре 75194-19
Наименование СИ Газоанализаторы
Обозначение типа СИ АЛКОБАРЬЕР
Изготовитель Общество с ограниченной ответственностью «АЛКОТЕКТОР» (ООО «АЛКОТЕКТОР»), г. Санкт-Петербург
Год регистрации 2019
Срок свидетельства 03.06.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы АЛКОБАРЬЕР (далее - газоанализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха и сигнализации о превышении установленного порога срабатывания.

Описание

Принцип действия газоанализаторов основан на применении электрохимического датчика, изготовленного фирмой Dart Sensors Ltd., Великобритания, и предназначенного для измерений массовой концентрации паров этанола в анализируемом воздухе.

Газоанализаторы представляют собой автоматические стационарные приборы циклического действия.

Встроенный микроконтроллер управляет всем процессом измерений и преобразует выходные сигналы измерительного датчика в результаты измерений. Управление газоанализаторами осуществляется с помощью трех кнопок, расположенных на лицевой панели. Отбор проб выдыхаемого воздуха производится бесконтактным методом через сменный мундштук-воронку, устанавливаемый на лицевой панели газоанализаторов. Этапы работы газоанализаторов и отбора проб сопровождаются звуковыми сигналами.

Газоанализаторы выпускаются в двух исполнениях: АЛКОБАРЬЕР и АЛКОБАРЬЕР-01 с одинаковой лицевой панелью, отличающихся диапазонами измерений и условиями эксплуатации.

При эксплуатации газоанализаторы используются для предварительного контроля состояния алкогольного опьянения, выполняемого в соответствии с регламентными документами промышленных предприятий. На дисплее газоанализаторов отображаются результаты измерений и сигнализации, а также сообщения о режимах работы газоанализаторов, указания пользователю, текущие дата и время, дата последней поверки. Результаты сигнализации о превышении установленного порога срабатывания выводятся в виде сообщения на дисплее газоанализаторов и (или) импульсного сигнала на контактах коммуникационного разъема газоанализаторов в соответствии с таблицей 1. Порог срабатывания сигнализации газоанализаторов задается в диапазоне массовой концентрации этанола от 0,10 до 0,40 мг/л - для исполнения АЛКОБАРЬЕР, от 0,10 до 0,75 мг/л - для исполнения АЛКОБАРЬЕР-01.

Электрическое питание газоанализаторов осуществляется от сети переменного тока с напряжением 230 В через сетевой адаптер питания, от бортовой сети автомобиля или от внешнего источника постоянного тока с напряжением 12 В.

Газоанализаторы имеют интерфейсы USB и UART, а также могут комплектоваться интерфейсными модулями Ethernet и RS-485.

Газоанализаторы имеют разъем питания, коммуникационный разъем и разъем USB.

В комплектность газоанализаторов по дополнительному заказу может входить блок сопряжения, в который устанавливаются газоанализаторы при эксплуатации в целях: дополнительной антивандальной защиты, предотвращения доступа к кнопкам управления, обеспечения дополнительной световой сигнализации, подключения к внешним устройствам (система контроля управления доступом (СКУД) и т.д.) для дистанционного управления работой газоанализаторов и передачи данных по интерфейсам Wiegand, Ethernet, RS-485.

Таблица 1 - Результаты сигнализации газоанализаторов

Массовая концентрация этанола в анализируемой пробе воздуха

Результаты сигнализации

Сообщение на дисплее газоанализатора^

Импульсный сигнал на контактах коммуникационного разъема

Ниже порога срабатывания

ниже порога X,XX мг/л

OUT1

Выше порога срабатывания

выше порога X,XX мг/л

OUT2

1) В таблице указаны сообщения на дисплее при стандартных заводских настройках газоанализаторов; Х,ХХ - измеренное значение массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, мг/л.

В память газоанализаторов записывается журнал событий, в котором сохраняются 65536 последних событий.

Доступ в режим корректировки показаний газоанализаторов защищен программным способом. В газоанализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.

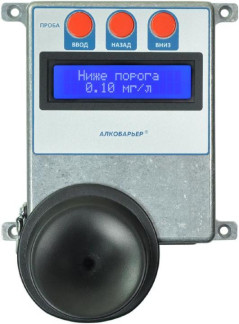

Общий вид газоанализаторов представлен на рисунке 1.

Нише порога 0.10 мг/л

Рисунок 1 - Общий вид газоанализаторов АЛКОБАРЬЕР исполнения АЛКОБАРЬЕР, АЛКОБАРЬЕР-01

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение АЛКОБАРЬЕР.

Встроенное системно-прикладное программное обеспечение газоанализаторов разработано изготовителем специально для решения задачи измерений массовой концентрации паров этанола в выдыхаемом воздухе и сигнализации о превышении установленного порога срабатывания, отображения результатов измерений на дисплее, хранения измеренных данных, передачи измеренных данных на внешние устройства, а также для дистанционного управления газоанализатором (через коммуникационный разъем и разъем USB). Идентификация встроенного программного обеспечения производится путем вывода номера версии на дисплей при включении газоанализаторов.

Газоанализаторы могут работать с автономным программным обеспечением «Поверка АЛКОБАРЬЕР», «Настройки АЛКОБАРЬЕР», «Статистика АЛКОБАРЬЕР».

Влияние встроенного программного обеспечения (далее - ПО) на метрологические характеристики газоанализаторов учтено при их нормировании. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Исполнение

АЛКОБАРЬЕР

Исполнение

АЛКОБАРЬЕР-01

Идентификационное наименование ПО

abar an 100.hex

abar an 200.hex

Номер версии (идентификационный номер) ПО, не ниже

1.00

2.00

Цифровой идентификатор ПО

413af9e142bcb de1dee 7a122213cfca7

c8d20c5fe369638461

df3e4e39aff6b2

Алгоритм получения цифрового идентификатора

MD5

MD5

Примечание - Значения цифровых идентификаторов ПО, указанных в таблице, относятся только к файлу встроенного ПО указанной версии.

Технические характеристики

Таблица 3 - Метрологические характеристики

Исполнение

газоанализаторов

Диапазон измерений массовой концентрации этанола, мг/л

Пределы допускаем при температуре от +1

юй погрешности 5 до +25 °С включ.

абсолютной

относительной

АЛКОБАРЬЕР

от 0 до 0,50

±0,05 мг/л

-

АЛКОБАРЬЕР-01

от 0 до 0,50 включ.

±0,05 мг/л

-

св. 0,50 до 0,95

-

±10 %

Примечание - В газоанализаторах программным способом установлен интервал показаний, которые выводятся на дисплей газоанализаторов и передаются на внешние устройства в виде нулевых показаний: от 0,00 до 0,05 мг/л.

Таблица 4 - Метрологические характеристики

Исполнение

газоанализаторов

Температура окружающего воздуха, °С

Диапазон измерений массовой концентрации этанола, мг/л

Пределы допускаемой погрешности^

абсолют

ной

относи

тельной

АЛКОБАРЬЕР

от +5,0 до +40,0

от 0 до 0,50

±0,05 мг/л

-

АЛКОБАРЬЕР-01

от 0 до +5,0 включ.

от 0 до 0,25 включ.

±0,05 мг/л

-

св. 0,25 до 0,95

-

±20 %

св. +5,0 до +15,0 включ.

от 0 до 0,33 включ.

±0,05 мг/л

-

св. 0,33 до 0,95

-

±15 %

св. +15,0 до +40,0

от 0 до 0,50 включ.

±0,05 мг/л

-

св. 0,50 до 0,95

-

±10 %

1) В таблице указаны пределы допускаемой погрешности газоанализаторов в условиях эксплуатации, приведенных в таблице 5 описания типа.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон показаний, мг/л

от 0,00 до 2,00

Цена младшего разряда шкалы, мг/л

0,01

Дополнительная погрешность от наличия неизмеряемых компонентов

отсутствует

Параметры анализируемой газовой смеси при подаче пробы на вход газоанализаторов (автоматический режим отбора пробы):

-    расход анализируемой газовой смеси, л/мин, не менее

-    объем пробы анализируемой газовой смеси, л, не менее

9

0,2

Время подготовки к работе после включения, с, не более

10

Время измерения после отбора пробы при температуре окружающего воздуха от +15 до +25 °С включ., с, не более

5

Время подготовки к работе после анализа газовой смеси с массовой концентрацией этанола 0,00 мг/л (0,48 мг/л), с, не более

5 (10)

Интервал времени работы газоанализаторов без корректировки показаний1^ месяцев, не менее

12

Электрическое питание:

-    от сети переменного тока с напряжением, В/частотой, Гц (через сетевой адаптер питания2));

-    от внешнего источника постоянного тока с напряжением, В (через коммуникационный разъем);

-    от бортовой сети автомобиля с напряжением, В (через бортовой адаптер питания3))

230±23 / 50±1 12 12 (24)

Условия эксплуатации газоанализаторов АЛКОБАРЬЕР исполнение АЛКОБАРЬЕР:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %, не более

-    атмосферное давление, кПа

от +5 до +40 95

от 84,0 до 106,7

Условия эксплуатации газоанализаторов АЛКОБАРЬЕР исполнение АЛКОБАРЬЕР-01:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %, не более

-    атмосферное давление, кПа

от 0 до +40 95

от 84,0 до 106,7

Габаритные размеры газоанализаторов, мм, не более:

-    длина

-    ширина

-    высота

145

125

40

Масса газоанализаторов, г, не более

400

Срок службы электрохимического датчика, установленного в газоанализаторах, лет, не менее

2

Средний срок службы газоанализаторов, лет

5

Средняя наработка до отказа, тысяч циклов

1800

1) Корректировка показаний газоанализаторов проводится при поверке по необходимости.

2> Характеристики сетевого адаптера питания:

-    выходное напряжение, В “ 12

-    выходной ток, мА, не менее 500 3) Выходное напряжение бортового адаптера питания, В ~ 12

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на газоанализаторы в виде наклейки.

Комплектность

Таблица 6 - Комплектность газоанализаторов

Наименование

Обозначение

Количест

во

Г азоанализатор АЛКОБАРЬЕР

ЛНБА.418429.001

1 шт.

Мундштук-воронка

ЛНБА.753373.001

1 1) 1 шт. 7

Блок сопряжения2-*

ЛНБА.468366.001

1 шт.

Интерфейсный модуль Ethernet2)

ЛНБА.468351.001

1 шт.

Интерфейсный модуль RS-4852)

ЛНБА.468351.002

1 шт.

Сетевой адаптер питания2)

-

1 шт.

Бортовой адаптер питания2)

-

1 шт.

Кабель USB2)

-

1 шт.

Насадка технологическая на мундштук-воронку2)

ЛНБА.753312.001

1 шт.

Кабель контроля передачи данных2)

ЛНБА.468262.001

1 шт.

Программа «Поверка АЛКОБАРЬЕР» на CD-диске2*

RU.ЛНБА.00065-01

1 шт.

Программа «Настройки АЛКОБАРЬЕР» на CD-диске2*

RU.ЛНБА.00064-01

1 шт.

Программа «Статистика АЛКОБАРЬЕР» на CD-диске2*

RU.ЛНБА.00066-01

1 шт.

Руководство по эксплуатации

ЛНБА.413411.001РЭ

1 экз.

Паспорт

ЛНБА.413411.001ПС

1 экз.

Методика поверки

МП-242-2278-2019

1 экз.

1)    Количество мундштуков-воронок указано для стандартного комплекта поставки, может отличаться в соответствии с заказом.

2)    Комплектующие поставляются по дополнительному заказу. Программы могут поставляться на CD-диске или ином носителе.

Поверка

осуществляется по документу МП-242-2278-2019 «ГСИ. Газоанализаторы АЛКОБАРЬЕР. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 06 февраля 2019 г. Основные средства поверки:

- рабочие эталоны 1 или 2 разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 - генераторы газовых смесей паров этанола в воздухе в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 ГСО 8789-2006. Пределы допускаемой относительной погрешности ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт (при первичной поверке до ввода в эксплуатацию).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
