| Номер в госреестре | 75195-19 |
| Наименование СИ | Микробарометры дифференциальные измерительные эталонные |
| Обозначение типа СИ | К-304-АМ1И |
| Изготовитель | Общество с ограниченной ответственностью Научно-технический центр «Геофизические измерения» (ООО НТЦ ГИ), г. Новосибирск |
| Год регистрации | 2019 |
| Срок свидетельства | 03.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микробарометры дифференциальные измерительные эталонные К-304-АМ1И (далее -микробарометры) предназначены для измерений звукового давления (ЗД).
Принцип действия микробарометра основан на преобразовании инфразвукового давления с помощью мембраны в модулированный высокочастотный электрический сигнал с последующей его демодуляцией и усилением. Микробарометр имеет устройство для контроля работоспособности сквозного тракта микробарометра.
Конструктивно микробарометр состоит из первичного измерительного преобразователя (1111), вторичного преобразователя (ВП) и контрольного устройства, размещённых в металлическом цилиндрическом корпусе.
В качестве ПП используют капсюль конденсаторного микрофона, состоящий из неподвижного электрода и лёгкой подвижной мембраны. Мембрана и неподвижный электрод электрически изолированы друг от друга и являются обкладками конденсатора. Под действием ЗД мембрана колеблется, изменяя ёмкость конденсатора. ВП служит для преобразования изменения ёмкости капсюля в пропорциональное электрическое напряжение с помощью ёмкостного моста, питаемого от генератора опорной частоты. Кроме того, на плате ВП размещены: синхронный детектор, дифференциальный усилитель, усилитель постоянного тока, фильтр низких частот с дифференциальным выходом, контрольное устройство и стабилизированный источник питания.
Микробарометры используют при передачи размера единицы ЗД рабочим инфразвуковым микробарометрам (микрофонам, приёмникам акустического давления).

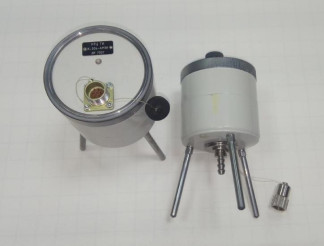

Общий вид микробарометра с указанием места пломбировки (МП) от несанкционированного доступа, мест размещения знака утверждения типа (ЗТ) приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная чувствительность Мн по полю (уровень чувствительности Ен) на симметричном выходе на опорной частоте 1,0 Гц, мВ/Па (дБ отн. 1 В/Па) | 60,0 (-24,4) |
| Предельное допустимое отклонение чувствительности (уровня чувствительности) от номинального значения, мВ/Па (дБ) | ±20,0 (от -3,5 до +2,5) |
| Рабочий диапазон частот, Гц | от 0,003 до 63 |
| Пределы допускаемой погрешности отклонения чувствительности (уровня чувствительности) от опорной чувствительности М0 (от уровня чувствительности Е0) на частоте 1 Гц в рабочем диапазоне частот: - от 0,003 до 0,005 Гц включ. - св. 0,005 до 0,01 Гц включ. - св. 0,01 до 0,02 Гц включ. - св. 0,02 до 10,0 Гц включ. - св. 10,0 до 40,0 Гц включ. - св. 40,0 до 63,0 Гц включ. | от 0,67М0 до 1,07М0 (от -3,5 до +0,6 дБ) от 0,79М0 до 1,07М0 (от -2,0 до +0,6 дБ) от 0,94М0 до 1,07М0 (от -0,5 до +0,6 дБ) от 0,94М0 до 1,06М0 (от -0,5 до +0,5 дБ) от 0,94М0 до 1,19М0 (от -1,0 до +1,5 дБ) от 0,89М0 до 1,33М0 (от -1,0 до +2,5 дБ) |
| Предельное значение амплитуды колебаний переменного давления, Па, не менее | 150 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - диаметр - высота | 135 220 |
| Масса без упаковки/с упаковкой, кг, не более | 3/12 |
| Напряжение постоянного тока питания микробарометра, В | от 10,8 до 13,2 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 20 °С, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 96 до 104 |
наносится на корпус микробарометра в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность микробарометра
| Наименование | Обозначение | Количество |
| Микробарометр дифференциальный измерительный эталонный К-304-АМ1И | АСМИ.406222.102 | 1 шт. |
| Блок питания 220/12 В c кабелем соединительным 1,5 м | АСМИ.436221.101 | 1 шт. |
| Звуковод 0,5 м | АСМИ.723181.100 | 1 шт. |
| Ящик укладочный | АСМИ.312242.101 | 1 шт. |
| Формуляр | АСМИ.400622.102ФО | 1 экз. |
| Руководство по эксплуатации | АСМИ.400622.102РЭ | 1 экз. |
| Методика поверки | 340-1018-18 МП | 1 экз. |
осуществляется по документу 340-1018-18 МП «Микробарометры дифференциальные измерительные эталонные К-304-АМ1И. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18.10.2018.
Основные средства поверки:
- государственный первичный эталон единицы звукового давления в воздушной среде и аудиометрических шкал ГЭТ 19-2018;
- генератор сигналов специальной формы ГСС-93/1 (регистрационный номер 22721-05 в Федеральном информационном фонде);
- капсюль измерительный конденсаторных микрофонов 4147 (регистрационный номер 7149-79 в Федеральном информационном фонде);
- капсюль микрофонный конденсаторный 4193 (регистрационный номер 65095-16 в Федеральном информационном фонде);
- осциллограф цифровой запоминающий АКИП-75242В (регистрационный номер 63649-16 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых микробарометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.765-2011 ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц
АСМИ400622.102ТУ Микробарометр дифференциальный измерительный эталонный К-304-АМ1И. Технические условия
