| Номер в госреестре | 75196-19 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | TP-70D |
| Изготовитель | "Riken Keiki Co., Ltd.", Япония |
| Год регистрации | 2019 |
| Срок свидетельства | 03.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы серии TP-70D (далее - газоанализаторы) предназначены для измерения концентрации токсичных газов в воздушных средах. Газоанализаторы применяются для контроля атмосферного воздуха и воздуха рабочей зоны.
Принцип действия газоанализатора основан на применении электрохимических датчиков. Метод основан на измерении тока, вырабатываемого при взаимодействии электродов сенсора с целевым газом.
Газоанализатор является переносным, одноканальным прибором, состоит из одного блока, непрерывного действия. Отбор пробы - принудительный, осуществляется с помощью встроенного насоса. Г азоанализатор выполнен в металлическом корпусе, в котором размещены: побудитель расхода, пиролизатор, электрохимический датчик, индикаторный блок и цифровой дисплей.
Показания газоанализатора выводятся на цифровой дисплей, показывающий содержание, анализируемого компонента в газовой пробе. Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающей отображение:
- результатов измерений содержания определяемых компонентов;
- уровня заряда аккумуляторов;
- двух порогов аварийной сигнализации;
- меню пользователя;
- индикатор питания;
- индикатор неисправности.
Выходными сигналами газоанализаторов являются:
- показания цифрового дисплея;
- унифицированный аналоговый выходной сигнал от 4 до 20 мА.
Электрическое питание газоанализаторов осуществляется от внешнего источника питания напряжения переменного тока.

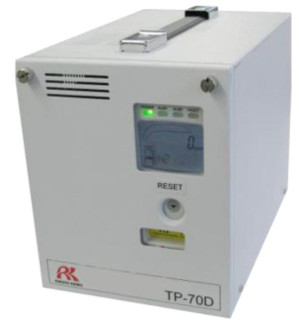

Внешний вид газоанализаторов приведен на рисунке 1. Опломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.
Тр'?0П |
Рисунок 1 - Внешний вид газоанализаторов TP-70D
Г азоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части газоанализатора;
- проведение настройки газоанализатора;
- формирование цифрового выходного сигнала.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 04911 |
| Номер версии (идентификационный номер) ПО | не ниже ver.0 |
| Цифровой идентификатор ПО | 6785 |
| Алгоритм расчета цифрового идентификатора ПО | - |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики газоанализаторов приведены в таблицах
2-4.
| Таблица 2 - Метрологические ха | рактеристики газоанализаторов | ||
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной приведенной1) погрешности, % | Предел допускаемого времени установления показаний Т09д, с |
| Кислород O2 | от 0 до 25 % | ±20 | 60 |
| Метан CH4 | от 0 до 2,0 % | ±20 | 60 |
| Оксид углерода СО | от 0 до 75 млн-1 | ±20 | 60 |
| Гексафторбутадиен C4F6 | от 0 до 5 млн- | ±20 | 60 |
| Октафторциклопентен C5F8 | от 0 до 15 млн-1 | ±20 | 60 |
| Водород H2 | от 0 до 2000 млн-1 | ±20 | 60 |
| Хлористый водород HCl | от 0 до 6 млн-1 | ±20 | 60 |
| Арсин AsH3 | от 0 до 0,2 млн-1 | ±20 | 60 |
| Аммиак NH3 | от 0 до 75 млн-1 | ±20 | 60 |
| Хлор Cl2 | от 0 до 1,5 млн- | ±20 | 60 |
| Фосфин PH3 | от 0 до 1 млн-1 | ±20 | 60 |
| Муравьиная кислота HCOOH | от 0 до 15 млн-1 | ±20 | 60 |
| Уксусная кислота CH3COOH | от 0 до 30 млн- | ±20 | 60 |
| Азотная кислота HNO3 | от 0 до 20 млн-1 | ±20 | 60 |
| Оксид серы SO2 | от 0 до 6 млн-1 | ±20 | 60 |
| Оксид азота NO2 | от 0 до 5 млн- | ±20 | 60 |
| Озон O3 | от 0 до 1 млн-1 | ±20 | 60 |
| Силан SiH4 | от 0 до 15 млн-1 | ±20 | 60 |
| Фтор F2 | от 0 до 3 млн-1 | ±20 | 60 |
| Сероводород H2S | от 0 до 1 млн-1 | ±20 | 60 |
| Пропанол C3H7OH | от 0 до 2000 млн-1 | ±20 | 60 |
| Метанол CH3OH | от 0 до 1000 млн-1 | ±20 | 60 |
| Синильная кислота HCN | от 0 до 30 млн-1 | ±20 | 60 |
| Бром Br2 | от 0 до 1 млн-1 | ±20 | 60 |
| Ацетилен C2H2 | от 0 до 2000 млн-1 | ±20 | 60 |
| Дифторметан CH2F2 | от 0 до 10000 млн-1 | ±20 | 60 |
| Тетрафторэтан С2Н2р4 | от 0 до 5000 млн-1 | ±20 | 60 |
| Дифторэтан С2Н2F2 | от 0 до 5000 млн-1 | ±20 | 60 |
| 1) Приведенная погрешность нормирована к верхнему значению диапазона измерений | |||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности: - при изменении температуры окружающей среды в диапазонах: от 0 до +15 о С включ. и св. +25 до +40 о С, на каждые 10 о С | 0,5 |
| Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
Таблица 4 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахдлина), мм, не более | 160x220x260 |
| Масса, кг, не более | 5,4 |
| Токовый выходной сигнал, мА | от 4 до 20 |
| Расход газовой пробы, дм3/мин., не более | 0,5 |
| Количество порогов срабатывания сигнализации | 2 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха (без конденсации влаги), % - атмосферное давление, кПа | от 0 до +40 от 30 до 70 от 84 до 120 |
| Напряжение питания, В | от 100 до 240 |
| Время прогрева, с, не более | 25 |
| Максимальная потребляемая мощность, Вт | 150 |
| Средняя наработка на отказ, ч | 77964 |
| Срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализатора.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализаторы серии TP-70D | - | 1 шт. |
| Упаковка | - | 1 шт. |
| Сменные трубки | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-082/02-2019 | 1 экз. |
осуществляется по документу МП-082/02-2019 «Газоанализаторы серии TP-70D. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 26 февраля 2019 г.
Основные средства поверки:
- генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15);
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС): ГСО 10532-2014 (О2 -азот), ГСО 10563-2015 (CH4 - азот), ГСО 10704-2015 (СО - воздух), ГСО 10549-2014 (C4F6 -воздух), ГСО 10703-2015 (H2 - воздух), ГСО 10546-2014 (AsH3 - азот, PH3 - азот, SiH4 - азот, F2
- азот), ГСО 10547-2014 (NH3 - азот, HCN - азот), ГСО 10538-2014 (H2S - азот), ГСО 105242014 (C3H7OH - азот), ГСО 10533-2014 (CH3OH - азот), ГСО 10597-2015 (C2H2 - азот), ГСО 10548-2014 (C5F8 - азот, С2Н^4 - азот, С2Н^2 - азот);
- установки динамические Микрогаз-ФМ - рабочие эталоны 1-го разряда (рег. № 6828417) в комплекте с источниками микропотоков ИМ108-М-Е на HCl, ИМ09-М-А2 на Cl2, ИМ ГП-129-О-А2 на CH2O2, ИМ-ГП-105-М-Б на CH3COOH, ИМ05-М-А2 на SO2, ИМ01-0-Г1 и ИМ01-0-Г2 на NO2, ИМ159-М-А2 на Br2 (рег. № 15075-09);
- генераторы хлора ГРАНТ-ГХС (рег. № 40210-08);
- генераторы озона ГС 7601 (рег. № 13298-92).
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах.
Техническая документация изготовителя Riken Keiki Co., Ltd, Япония
