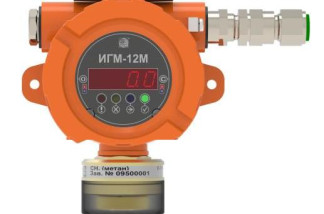

Газоанализаторы стационарные ИГМ-12М, 75198-19

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Igm 12М-х-х1_у5.65г.Иех

Номер версии (идентификационный номер) ПО

5.65

Цифровой идентификатор ПО

0x7108, алгоритм CRC16 CCITT

Примечание - Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии.

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Электрохимические датчики

Кислород (О2)

от 0 до 30%

±0,5 %

-

20

Оксид углерода (СО)

от 0 до 50 млн

от 0 до 15 млн-1 включ.

±1,5 млн-1

-

30

св. 15 до 50 млн-1

-

±10 %

от 0 до 500 млн

от 0 до 40 млн-1 включ.

±4 млн-1

-

30

св. 40 до 500 млн-1

-

±10 %

от 0 до 2000 млн-1

от 0 до 40 млн-1 включ.

±4 млн-1

-

30

св. 40 до 2000 млн-1

-

±10 %

от 0 до 5000 млн-1

от 0 до 50 млн-1 включ.

±5 млн-1

-

30

св. 50 до 5000 млн-1

-

±10 %

Сероводород (H2S)

от 0 до 10 млн

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

30

св. 1 до 10 млн-1

-

±20 %

от 0 до 100 млн-1

от 0 до 7,5 млн-1 включ.

±1,5 млн-1

-

30

св. 7,5 до 100 млн-1

-

±20 %

от 0 до 2000 млн )

от 0 до 15 млн-1 включ.

±3 млн-1

-

25

св. 15 до 2000 млн-1

-

±20 %

Хлор (С12)

от 0 до 10 млн )

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

60

св. 1 до 10 млн-1

-

±20 %

от 0 до 50 млн-1 2)

от 0 до 5 млн-1 включ.

±1,0 млн-1

-

120

св. 5 до 50 млн-1

-

±20 %

от 0 до 200 млн )

от 0 до 10 млн-1 включ.

±1,0 млн-1

-

30

св. 2 до 200 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Цианистый водород (HCN)

от 0 до 10 млн )

от 0 до 1 млн-1 включ.

±0,1 млн-1

-

70

св. 1 до 10 млн-1

-

±20 %

от 0 до 30 млн )

от 0 до 10 млн-1 включ.

±2 млн-1

-

70

св. 10 до 30 млн-1

-

±20 %

от 0 до 50 млн-1 2)

от 0 до 10 млн-1 включ.

±2 млн-1

-

120

св. 5 до 50 млн-1

-

±20 %

от 0 до 100 млн-1 2)

от 0 до 10 млн-1 включ.

±2 млн-1

-

120

св. 5 до 100 млн-1

-

±20 %

Аммиак (NH3)

от 0 до 100 млн

от 0 до 10 млн-1 включ.

±2 млн-1

-

40

св. 10 до 100 млн-1

-

20 %

от 0 до 300 млн

от 0 до 20 млн-1 включ.

±4 млн-

-

40

св. 20 до 300 млн-1

-

±20 %

от 0 до 1000 млн )

от 0 до 30 млн-1 включ.

±6 млн-

-

60

св. 30 до 1000 млн-1

-

±20 %

Диоксид серы (SO2)

от 0 до 20 млн

от 0 до 2,5 млн-1 включ.

±0,5 млн-1

-

30

св. 2,5 до 20 млн-1

-

±20 %

от 0 до 2000 млн )

от 0 до 50 млн-1 включ.

±10 млн-1

-

40

св. 50 до 2000 млн-1 включ.

-

±20 %

Оксид азота (NO)

от 0 до 250 млн )

от 0 до 10 млн-1 вкл.

±2 млн-1

-

40

Св. 10 до 250 млн-1

-

±20 %

от 0 до 2000 млн )

от 0 до 100 млн-1 включ.

±20 млн-1

-

60

св. 100 до 2000 млн-1 включ.

-

±20 %

Диоксид азота (NO2)

от 0 до 30 млн

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

30

св. 1 до 30 млн-1

-

±20 %

от 0 до 2000 млн-1

от 0 до 100 млн-1 включ.

±20 млн-1

-

60

св. 100 до 2000 млн-1 включ.

-

±20 %

Водород (H2)

от 0 до 2% 2)

от 0 до 2%

±0,1 %

-

60

от 0 до 1000 млн-1 2)

от 0 до 1000 млн-1

±20 млн-1

-

70

Фтор (F2)

от 0 до 1 млн-1 2)

от 0 до 1 млн-1 включ.

±0,04 млн-1

-

80

Арсин(AsHз)

от 0 до 1 млн-1 2)

от 0 до 1 млн-1

±0,06 млн-1

-

30

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Фосфин (PH3)

1 2)

от 0 до 5 млн ’

от 0 до 0,3 млн-1 включ.

±0,06 млн-1

-

30

св. 0,3 до 5 млн-1

-

±20 %

от 0 до 1000 млн )

от 0 до 10 млн-1 включ.

±2 млн-1

-

60

св. 10 до 1000 млн-1

-

±20 %

Моносилан (SiH4)

от 0 до 50 млн-1 2)

от 0 до 5 млн-1 включ.

±1 млн-1

-

60

св. 5 до 50 млн-1

-

±20 %

Хлороводород (HC1)

от 0 до 30 млн )

от 0 до 2 млн-1 включ.

±0,4 млн-1

60

св. 2 до 30 млн-1

±20 %

Фтороводород (HF)

от 0 до 10 млн

от 0 до 2 млн-1 включ.

±0,4 млн-1

90

св. 2 до 10 млн-1

-

±20 %

Карбонилхлорид

(COCl2)

-1 2)

от 0 до 1 млн ’

от 0 до 1 млн-1

±0,15 млн-1

-

120

Метилмеркаптан

(CH3SH)

от 0 до 10 млн-1 2)

от 0 до 10 млн-1

±2 млн-1

-

40

Озон (O3)

от 0 до 0,25млн-1 2)

от 0 до 0,25млн-1

±0,04 млн-1

-

60

Бром (Br2)

от 0 до 5 млн

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

50

св. 1 до 5 млн-1

-

±20 %

Формальдегид (CH2O)

от 0 до 10 млн

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

80

св. 1 до 10 млн-1

-

±20 %

Этилмеркаптан

(C2H5SH)

от 0 до 14 млн-1 2)

от 0 до 14 млн-1

±0,4 млн-1

-

90

Этиленоксид (C2H4О)

от 0 до 100 млн

от 0 до 10 млн-1 включ.

±2 млн-1

-

150

св. 1 до 100 млн-1

-

±20 %

Этилен (С2И4)

от 0 до 100 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

60

св. 10 до 100 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Метанол (CH3OH)

от 0 до 200 млн-1

от 0 до 20 млн-1 включ.

±2 млн-1

-

200

св. 20 до 200 млн-1

-

±20 %

Этанол (C2H5O)

от 0 до 200 млн-1

От 0 до 20 млн-1 включ.

±2 млн-1

-

30

Св. 20 до 200 млн-1

-

±20 %

Оптические датчики

Диоксид углерода (CO2)

от 0 до 1,5 %

от 0 до 1,5 %

±0,1 %

-

5

от 0 до 2,5 %

от 0 до 2,0 % включ.

±0,1 %

-

5

св. 2,0 до 2,5 %

-

5 %

от 0 до 5 %

от 0 до 2,0 % включ.

±0,1 %

-

5

св. 2,0 до 5 %

-

5 %

Пропан (СзЩ)

от 0 до 100 % НКПР (от 0 до 1,7 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св.60 до 100 % НКПР

-

±5 %

Метан (CH4)

от 0 до 100 %

от 0 до 2 % включ.

±0,1 %

-

20

св. 2 до 100 %

-

±5 %

от 0 до 100 % НКПР (от 0 до 4,4 %3))

от 0 до 60 % НКПР включ.

±0,13 % (±3 % НКПР)

-

5

св. 60 до 100 % НКПР

-

±5 %

Этан (С2Щ)

от 0 до 100 % НКПР

(от 0 до 2,4 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св. 60 до 100 % НКПР

-

±5 %

Н-Гексан (С6H14)

от 0 до 100 % НКПР (от 0 до 1,0 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

15

св.60 до 100 % НКПР

-

±5 %

Н-Бутан (С4Я10)

от 0 до 100 % НКПР (от 0 до 1,4%3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св.60 до 100 % НКПР

-

±5 %

Изобутан (СфЛ10)

от 0 до 100 % НКПР

(от 0 до 1,3 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св.60 до 100 % НКПР

-

±5 %

Пентан (С5Ш2)

от 0 до 100 % НКПР (от 0 до 1,1 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

15

св.60 до 100 % НКПР

-

±5 %

Пропилен (С3Н6)

от 0 до 100 % 3НКПР

(от 0 до 2,0 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св.60 до 100 % НКПР

-

±5 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Метанол ^^ОН)

от 0 до 50 % НКПР (от 0 до 3 %3))

±5 % НКПР

-

15

Толуол (метилбензол, C7H8)

от 0 до 50 % НКПР (от 0 до 0,5 %3))

±5 % НКПР

-

15

Этиленоксид (^ЩО)

от 0 до 50 % НКПР (от 0 до 1,3 %)3)

±5 % НКПР

-

15

Бензол (C6H6)

от 0 до 100 % НКПР (от 0

до 1,2 %)3)

от 0 до 60 % НКПР включ.

±3 % НКПР

-

15

св.60 до 100 % НКПР

-

±5 %

Ацетон ((CHз)2СО)

от 0 до 50 % НКПР (от 0 до 1,25 %)3)

±5 % НКПР

-

5

Этилен (С2Н4)

от 0 до 100 % НКПР (от 0

до 2,3 %)3)

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св.60 до 100 % НКПР

-

±5 %

Н-октан (CgH1g)

от 0 до 50 % НКПР (от 0 до 0,4 %)3)

±5 % НКПР

-

35

Этанол (С2Н5OH)

от 0 до 50 % НКПР (от 0 до 1,55 %)3)

±5 % НКПР

-

5

Метилтретбутиловый эфир (МТБЭ, CH3m(CH3b)

от 0 до 50 % НКПР (от 0 до 0,75 %)3)

±5 % НКПР

-

35

н-Г ептан (C7H6)

от 0 до 100 % НКПР (от 0 до 1,1 %)3)

от 0 до 60 % НКПР включ.

±3 % НКПР

-

15

св.60 до 100 % НКПР

-

±5 %

Нонан (C9H2)

от 0 до 50 % НКПР (от 0 до 0,35 %)3

±5 % НКПР

-

35

Декан (C10H22)

от 0 до 50 % НКПР (от 0 до 0,35 %)3)

±5 % НКПР

-

35

Стирол (CgH8)

от 0 до 100 % НКПР (от 0 до 1,1 %)3)

от 0 до 60 % НКПР включ.

±3 % НКПР

-

35

св.60 до 100 % НКПР

-

±5 %

Этилацетат

(CH3COOCH2CH3)

от 0 до 50 % НКПР (от 0 до 1,1 %)3)

±5 % НКПР

-

35

Бензин

автомобильный по ГОСТ Р 51313-99

от 0 до 50 % НКПР

±5 % НКПР

-

35

Топливо дизельное по ГОСТ 305-2013

от 0 до 50 % НКПР

±5 % НКПР

-

35

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Керосин по ГОСТ Р 52050-2006

от 0 до 50 % НКПР

±5 % НКПР

-

35

Уайт-спирит по ГОСТ 3134-78

от 0 до 50 % НКПР

±5 % НКПР

-

35

Топливо для реактивных двигателей по ГОСТ 10227-86

от 0 до 50 % НКПР

±5 % НКПР

-

35

Бензин авиационный по ГОСТ 1012-72

от 0 до 50 % НКПР

±5 % НКПР

-

35

Бензин

неэтилированный по ГОСТ Р 51866-2002

от 0 до 50 % НКПР

±5 % НКПР

-

35

1-бутен(С4Н8)

от 0 до 50 % НКПР (от 0 до 0,7 %)3)

±5 % НКПР (±0,07 %)

-

5

Циклопентан (С5Н10)

от 0 до 50 % НКПР (от 0 до 0,7 %)3)

±5 % НКПР (±0,07 %)

-

15

Циклогексан (С6Н12)

от 0 до 50 % НКПР) (от 0 до 0,6 %)3)

±5 % НКПР (±0,06 %)

-

15

Изобутилен (i-C4H8)

от 0 до 50 % НКПР (от 0 до 0,8 %)3)

±5 % НКПР (±0,08 %)

-

15

Изопропен (С5Н8)

от 0 до 50 % НКПР (от 0 до 0,85 % )

±5 % НКПР (±0,085 %)

-

15

Этилбензол (C8H10)

от 0 до 50 % НКПР (от 0 до 0,5 %)3*

±5 % НКПР (±0,05 %)

-

35

Бутилацетат (С6Н12О2)

от 0 до 50 % НКПР (от 0 до 0,6 %)3)

±5 % НКПР (±0,06 %)

-

35

1,3-бутадиен (дивинил) (С4Н6)

от 0 до 100 % НКПР (от 0 до 1,4 % )

±5 % НКПР (±0,07 %)

-

15

1,2-дихлорэтан

(С2Н4С12)

от 0 до 50 % НКПР (от 0 до 3,1 %)3)

±5 % НКПР (±0,31 %)

-

35

Диметилсульф ид (C2H5SH)

от 0 до 50 % НКПР (от 0 до 1,1 %)3)

±5 % НКПР (±0,11 %)

-

35

1-гексен (С6Н12)

от 0 до 50 % НКПР (от 0 до 0,6 %)3)

±5 % НКПР (±0,06 %)

-

35

1-бутанол (С4Н9ОН)

от 0 до 50% НКПР (от 0 до 0,7 %)3)

±5 % НКПР (±0,07 %)

-

35

Винилхлорид (C2H3Cl)

от 0 до 50 % НКПР (от 0 до 1,8 %)3)

±5 % НКПР (±0,18 %)

-

35

Циклопропан (С3Н^)

от 0 до 50 % НКПР (от 0 до 1,2 % )

±5 % НКПР (±0,12%)

-

35

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Диэтиловый эфир (С4Н10О)

от 0 до 50 % НКПР (от 0 до 0,85 %)3)

±5 % НКПР (±0,085 %)

-

35

Пропиленоксид

(СэН60)

от 0 до 50 % НКПР (от 0 до 0,95 %)3)

±5 % НКПР (±0,095 %)

-

35

Хлорбензол (С6Н5С1)

от 0 до 50 % НКПР (от 0 до 0,65 %)3)

±5 % НКПР (±0,065 %)

-

35

2-метил-2-пропанол

(С4Н10О)

от 0 до 50 % НКПР (от 0 до 0,9 %)3)

±5 % НКПР (±0,09 %)

-

2-бутанон

(Метилэтилкетон)

(С4Н8О)

от 0 до 50 % НКПР (от 0 до 0,9 %)3)

±5 % НКПР (±0,09 %)

-

35

Пары

нефтепродуктов4)

от 0 до 50 % НКПР

±5 % НКПР

-

35

Сумма

углеводородов4)

от 0 до 50 % НКПР

±5 % НКПР

-

35

Фотоионизационные датчики

Бензол (С6Н6)

от 0 до 7 млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 7 млн-1

-

±20 %

от 0 до 100 млн )

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 100 млн-1

-

±20 %

от 0 до 1000 млн-1 2)

от 0 до 100 млн-1

± 20 млн-1

-

25

св. 100 до 1000 млн-1

-

±20 %

У ксусная кислота (C2H4O2)

от 0 до 20 млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 20 млн-1

-

±20 %

от 0 до 200 млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 200 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Изобутилен (2-Метилпропен) [i-C4H8]

от 0 до 2 млн-1

от 0 до 0,1 млн-1

±0,02 млн-1

-

25

св. 0,1 до 2 млн-1

-

±20 %

от 0 до 20 млн-1

от 0 до 1 млн-1

±0,2 млн-1

св. 1 до 20 млн-1

-

±20 %

от 0 до 200 млн-1

от 0 до 10 млн-1

±2 млн-1

-

св. 10 до 200 млн-1

-

±20 %

от 0 до 2000 млн-1

от 0 до 50 млн-1

±10 млн-1

-

св. 50 до 2000 млн-1

-

±20 %

от 0 до 10000 млн

от 0 до 100 млн-1

±20 млн-1

-

св. 100 до 10000 млн-1

-

±20 %

о-Ксилол

(диметилбензол)

[C6H4(CH3)2]

от 0 до 10 млн-1

от 0 до 1 млн-1

±0,2 млн-1

-

25

от 1 до 10 млн-1

-

±20 %

от 0 до 100 млн

от 0 до 10 млн-1

±2 млн-1

-

от 10 до 100 млн-1

-

±20 %

Арсин (AsH3)

от 0 до 5 млн-1

от 0 до 0,05млн-1

±0,01 млн-1

-

25

св. 0,05 до 5 млн-1

-

±20 %

Фосфин (РН3)

от 0 до 5 млн-1

от 0 до 0,1 млн-1

±0,02 млн-1

-

25

св. 0,1 до 5 млн-1

-

±20 %

Нафталин (С10Н8)

от 0 до 7млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 7 млн-1

-

±20 %

Трихлорэтилен

(C2HCl3)

от 0 до 0,5 млн

от 0 до 0,05 млн-1

±0,01 млн-1

-

25

св. 0,05 до 0,5 млн-1

-

±20 %

-1 2)

от 0 до 5 млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 5 млн-1

-

±20 %

н-Гексан (С6H14)

от 0 до 150 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 150 млн-1

-

±20 %

н-Бутан (С4H10)

от 0 до 700 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 700 мл н-1

-

±20 %

Изобутан (С4H10)

от 0 до 130 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 130 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Пентан (С5Ш2)

от 0 до 150 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 150 млн-1

-

±20 %

Пропилен (С3Н6)

от 0 до 200 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 200 млн-1

-

±20 %

Этиленоксид (С2И4О)

от 0 до 30 млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 30 млн-1

-

±20 %

Ацетон ((CH3)2СО)

от 0 до 200 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 200 мл н-1

-

±20 %

Этилен (С2Н4)

от 0 до 180 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 180 млн-1

-

±20 %

Октан (C8H18)

от 0 до 400 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 400 млн-1

-

±20 %

Фенол (C6H5OH)

от 0 до 1,5 млн-1

от 0 до 0,05 млн-1

±0,01 млн-1

-

25

св. 0,05 до 1,5 млн-1

-

±20 %

-1 2)

от 0 до 15 млн

от 0 до 1 млн-1

±0,2 млн-1

-

св. 1 до 15 млн-1

-

±20 %

от 0 до 150 млн-1 2)

от 0 до 10 млн-1

±2 млн-1

-

св. 1 до 150 млн-1

-

±20 %

н-Г ептан (C7H16)

от 0 до 400 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 400 млн-1

-

±20 %

Этилацетат (C4H8O2)

от 0 до 8 млн

от 0 до 0,05 млн-1

±0,01 млн-1

-

25

св. 0,05 до 8 млн-1

-

±20 %

Бензин

автомобильный (по изобутилену)

от 0 до 2000 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 2000 млн-1

-

±20 %

Топливо дизельное (по изобутилену)

от 0 до 2000 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 2000 м лн-1

-

±20 %

Керосин(по изобутилену)

от 0 до 2000 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 2000 млн-1

-

±20 %

У айт-спирит (по изобутилену)

от 0 до 2000 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 2000 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

n-Бутанол (С4Н9ОН)

от 0 до 7 млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 7 млн-1

-

±20 %

Этилбензол (С8Н10)

от 0 до 1 млн

от 0 до 0,01 млн-1

±0,002 млн-1

-

25

св. 0,01 до 1 млн-1

-

±20 %

от 0 до 100 млн-1 2)

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 100 млн-1

-

±20 %

от 0 до 1000млн-1 2)

от 0 до 100 млн-1

± 20 млн-1

-

25

св. 100 до 1000 млн-1

-

±20 %

Стирол (С8Н8)

от 0 до 5 млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 5 млн-1

-

±20 %

от 0 до 50млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 50 млн-1

-

±20 %

от 0 до 500млн-1 2)

от 0 до 100 млн-1

± 20 млн-1

-

25

св. 100 до 500 млн-1

-

±20 %

Оксид азота (NO)

от 0 до 10млн-1

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 10 млн-1

-

±20 %

Метилмеркаптан

(CH3SH)

от 0 до 1 млн

от 0 до 0,1 млн-1

±0,02 млн-1

-

25

св. 0,1 до 1 млн-1

-

±20 %

Винилхлорид

(C2H3Q)

от 0 до 3млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 3 млн-1

-

±20 %

от 0 до 30 млн )

от 0 до 4 млн-1

±2 млн-1

-

25

св. 2 до 30 млн-1

-

±20 %

от 0 до 300млн-1 2)

от 0 до 100 млн-1

± 20 млн-1

-

25

св. 100 до 300 млн-1

-

±20 %

н-Пропилацетат

(C5H10O2)

от 0 до 5 млн

от 0 до 2 млн-1

±0,4 млн-1

25

св. 2 до 10 млн-1

-

±20

от 0 до 50 млн

от 0 до 5 млн-1

±2 млн-1

-

св. 5 до 50 млн-1

-

±20

Эпихлоргидрин

(C3H5C10)

от 0 до 10 млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 10 млн-1

-

±20

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной 1) погрешности

Предел

допускаемого

абсолютной, объемная доля определяемого компонента

относительной

времени установления показаний Т0,9, с

N^-диметилацетамид

от 0 до 5 млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

100

(морфолин) (C4H9NO)

св.0,5 до 5 млн-1

-

±20

Хлористый бензил

от 0 до 1 млн

от 0 до 0,2 млн-1

±0,01 млн-1

-

40

(C7H7CI)

св. 0,2 до 1 млн-1

-

±20

Фурфуриловый спирт

от 0 до 1 млн

от 0 до 0,1 млн-1

±0,02 млн-1

-

60

(C5H6O2)

св. 0,1 до 1млн-1

-

±20

от 0 до 20 млн )

от 0 до 2 млн-1

±0,4 млн-1

-

св. 2 до 20 млн-1

-

±20

Этанол (С2Н5ОН)

от 0 до 200 млн

от 0 до 10 млн-1

±2 млн-1

-

40

св. 10 до 200 млн-1

-

±20

от 0 до 2000млн-1

от 0 до 100 млн-1

± 20 млн-1

-

св. 100 до 2000 млн-1

-

±20

2-Аминоэтанол

от 0 до 5 млн-1

от 0 до 0,2 млн-1

±0,04 млн-1

-

100

(C2H7NO)

св. 0,2 до 5 млн-1

-

±20

от 0 до 10 млн-1

от 0 до 1 млн-1

±0,2 млн-1

-

Диэтиламин (^HuN)

св. 1 до 10 млн-1

-

±20

100

от 0 до 100 млн-1

от 0 до 10 млн-1

±2 млн-1

-

св. 10 до 100 млн-1

-

±20

от 0 до 10 млн-1 2)

от 0 до 2 млн-1

±0,4 млн-1

-

Толуол (C7H8)

св. 2 до 10 млн-1

-

±20

40

от 0 до 100 млн-1

от 0 до 10 млн-1

±2 млн-1

-

св. 10 до 100 млн-1

-

±20

от 0 до 5 млн-1

от 0 до 0,25 млн-1

±0,05 млн-1

-

Моноэтаноламин

св. 0,25 до 5 млн-1

-

±20%

120

(C2H7NO)

от 0 до 50млн

от 0 до 0,25 млн-1

±0,05 млн-1

-

св. 0,25 до 50 млн-1

-

±20%

1)    В нормальных условиях измерений.

2)    Измерительные каналы не могут быть применены для контроля ПДК в воздухе рабочей зоны, только для контроля аварийных

выбросов.

3) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Предел допускаемой основной ) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

4)    Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного

вида.

Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/м3. Пе3ресчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн- , в единицы массовой концентрации, мг/м , выполняется автоматически для условий +20 0С и 760 мм рт. ст.

5)    Допускается поставка газоанализаторов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице для соответствующего определяемого компонента, но не превышающей ее. Пределы допускаемой основной абсолютной и относительной погрешности для такого диапазона должны соответствовать указанным в таблице для ближайшего большего диапазона измерений.

Наименование характеристики

Значение

Предел допускаемой вариации показаний погрешности, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10°С, в долях от предела допускаемой основной погрешности для газоанализаторов с электрохимическим сенсором

±1,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной, в долях от предела допускаемой основной погрешности для газоанализаторов с оптическим сенсором:

-    от -10 до +15 °С включ. и св. +25 до +40 °С

-    от -40 до -10 °С включ. и св. +40 до +60 °С

-    от -60 до -40 °С включ.

±2,0

±4,0

±6,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов с фотоионизационным сенсором

±0,2

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды от нормальной в диапазоне до 98 % (без конденсации) на каждые 10 %, в долях от предела допускаемой основной погрешности

±0,1

Нормальные условия измерений:

0/-ч

-    температура окружающей среды, C

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 100±3,3

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

-    высота

-    ширина

-    длина

95

125

225

Масса, кг, не более

-    в алюминиевом корпусе

-    в корпусе из нержавеющей стали

2.5

3.5

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность окружающего воздуха (без конденсации влаги), %

-    атмосферное давление, кПа

от -60 до +60

от 15 до 98 от 80 до 120

Параметры электропитания:

- напряжение постоянного тока, В

от 12 до 32

Мощность, потребляемая газоанализатором, не более, Вт

1,0*

Время прогрева и выхода газоанализатора в рабочий режим измерений, с, не более

60

Средняя наработка на отказ, ч:

-    с оптическим сенсором

-    с электрохимическим или фотоинизационным сенсором

100 000 30 000

Наименование характеристики

Значение

Маркировка взрывозащиты:

-    модификации, в которых предусмотрен обогрев сенсора

-    модификации, в которых обогрев сенсора не предусмотрен.

1Exd ia IIC T5 X 1Exd ia IIC T6 X

Климатическое исполнение по ГОСТ 15150

O1

Степень защиты по ГОСТ 14254-15

IP 68

Средний срок службы, лет

10

* В режиме обогрева (для газоанализаторов, в которых этот режим предусмотрен) потребляемая мощность не превышает 6 Вт.

Наименование

Обозначение

Количество

Газоанализатор стационарный ИГМ-12М

-

1 шт.

Упаковка

-

1 шт.

Адаптер ПГС

-

1 шт.

Диск с программным обеспечением

-

1 шт.

Методика поверки

МП-086/03-2019

1 экз.

Руководство по эксплуатации

-

1 экз.

Сертификат соответствия (копия)

-

1 экз.
