Государственный реестр средств измерений

Системы измерения параметров двигателя Hot Test Bench MA-01, 75200-19

Система измерения параметров двигателя Hot Test Bench MA-01 (далее по тексту -система или стенд) предназначена для измерений напряжения постоянного тока при стендовых испытаниях двигателей внутреннего сгорания.
Карточка СИ
Номер в госреестре 75200-19
Наименование СИ Системы измерения параметров двигателя
Обозначение типа СИ Hot Test Bench MA-01
Изготовитель "Mazdа Ace Co., Ltd.", Япония
Год регистрации 2019
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Система измерения параметров двигателя Hot Test Bench MA-01 (далее по тексту -система или стенд) предназначена для измерений напряжения постоянного тока при стендовых испытаниях двигателей внутреннего сгорания.

Описание

Принцип действия системы заключается в измерении аналоговых поступающих с первичных измерительных преобразователей (далее по тексту - ПИП) и передаче последних в персональный компьютер (далее по тексту - ПК) верхнего уровня с последующим вычислением по заданной программе значений измеряемых физических величины для визуализации, математической обработки и контроля.

Система имеет модульную конструкцию, включающую в себя аналого-цифровые преобразователи и цифровую аппаратуру верхнего уровня (специализированные платы, компьютеры со специализированным программным обеспечением, мониторы).

Функционально система состоит из измерительных каналов (далее по тексту - ИК):

- ИК измерений напряжения постоянного тока.

Конструктивно стенд представляет собой распределительный шкаф (шкаф управления) с различными входными и выходными каналами, конфигурируемыми пользователем. Измеренный сигнал преобразуется аналогово-цифровым преобразователем (АЦП) в цифровой код, регистрируемый ПК, с последующим вычислением физической величины по индивидуальной функции преобразования ИК.

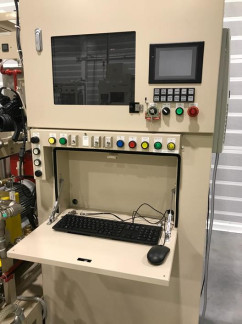

Внешний вид системы и рабочего места оператора приведены на рисунках 1-2.

Рисунок 2 - Шкаф управления

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) не разделено на метрологически значимую и незначимую части и включает в себя специализированную программу MIEPAS-Hot, которое поставляется на диске с файлом лицензии и устанавливается на аппаратуре верхнего уровня (на рабочем месте оператора). После установки ПО не вносит дополнительных погрешностей, поскольку вычислительные операции в системе используются только для алгебраических преобразований, а метрологические характеристики ИК нормированы в целом, с учетом работы ПО. Конструкция средства измерений (далее по тексту - СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MIEPAS-Hot ver

Номер версии (идентификационный номер) ПО

1.0.0

Цифровой идентификатор ПО

Технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики системы

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, В

от 0 до 5

Пределы допускаемой основной приведенной погрешности к верхнему пределу измерений напряжения постоянного тока, %

±2,0

Таблица 3 - Технические характеристики системы

Наименование характеристики

Значение

Количество измерительных каналов измерений напряжения постоянного тока

3

Параметры электрического питания (от трехфазной сети):

-    напряжение переменного тока, В

-    частота переменного тока, Гц

3x380

50

Потребляемая мощность, кВ □ Ане более

5

Габаритные размеры, (длинахширинахвысота), мм, не более

-    шкафа

-    рабочего места

2956x1836x2240

2000x1000x680

Масса, кг, не более

-    шкафа

-    рабочего места

1500

50

Рабочие условия применения

-    температура окружающей среды, °С

-    на рабочем месте оператора

-    в месте установки шкафа

-    относительная влажность (без конденсации), %

-    атмосферное давление, кПа

от + 15 до + 25 от + 15 до + 25 от 20 до 90 от 95,3 до 104,9

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч

5000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерения

Таблица 4 - Комплектность системы

Наименование

Обозначение

Количество

Система измерения параметров Hot Test Bench MA-01, зав. №№ X1801, X1802, X1803, X1804

-

4 шт.

Паспорт

FCA.001.ra

4 экз.

Руководство по эксплуатации

FCA.00.005^

1 экз.

Поверка

осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденному ФГУП «ВНИИМС».

Основные средства поверки:

- калибратор многофункциональный FLUKE 5080A (регистрационный номер 52496-13). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 14846 -81 Двигатели автомобильные. Методы стендовых испытаний Техническая документация изготовителя фирмы Фирма Ма2ёа Ace Co., Ltd

Зарегистрировано поверок 9
Поверителей 1
Актуальность данных 06.12.2024
