Государственный реестр средств измерений

Трансформаторы тока KORI 072DF12, 75206-19

75206-19
Трансформаторы тока KORI 072DF12 (далее - трансформаторы), предназначены для масштабного преобразования силы тока фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 75206-19
Наименование СИ Трансформаторы тока
Обозначение типа СИ KORI 072DF12
Изготовитель "ABB s.r.o.", Чехия
Год регистрации 2019
Срок свидетельства 03.06.2024
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока KORI 072DF12 (далее - трансформаторы), предназначены для масштабного преобразования силы тока фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов заключается в преобразовании переменного тока частотой 50 или 60 Гц в переменный ток, пригодный для измерений с помощью стандартных приборов и устройств релейной защиты.

Трансформаторы являются шинными с кольцевым сердечником. Корпус трансформаторов выполнен из пластика. Трансформаторы не имеют собственной первичной обмотки и предназначены для внутренней установки. Первичными обмотками трансформаторов служат шинопроводы, вводы или кабели электроустановки, в которую они устанавливаются. Трансформаторы могут иметь до 2-х вторичных обмоток для учета, измерения или защиты. Выводы вторичных обмоток расположены на корпусе трансформатора в клеммнике, который снабжается крышкой с возможностью пломбирования.

Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. При установке трансформатора на проводник (ввод, кабель или токоведущая шина) изоляция определяется и обеспечивается изоляцией проводника.

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.

V

• К........

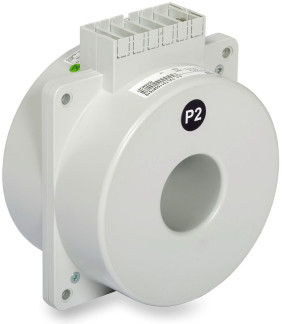

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальная частота переменного тока, Гц

50 или 60

Номинальные первичные токи (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), А

от 10 до 400

Номинальный вторичный ток, А

1 или 5

Класс точности обмотки для измерений и учета

0,2; 0,2S; 0,5; 0,5S; 1

Класс точности обмотки для защиты

5Р;10Р

Номинальная мощность вторичной обмотки (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), В-А

от 1 до 20

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений

5 или 10

Номинальная предельная кратность вторичной обмотки для защиты

5; 10; 15; 20; 25; 30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры трансформатора, мм, не более

- внутренний диаметр

59

- внешний диаметр

180

- высота

120

Масса, кг, не более

5

Условия эксплуатации:

»-» о/'ч

- температура окружающей среды, С

от -25 до +55

Средний срок службы, не менее, лет

30

Средняя наработка на отказ не менее, ч

270000

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

KORI 072DF12

1 шт.

Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный № 27007-04;

-    прибор сравнения КНТ-05, регистрационный № 37854-08;

-    магазин нагрузок МР 3027, регистрационный № 34915-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус трансформатора или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока KORI 072DF12

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
