| Номер в госреестре | 75209-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | BD 00 |
| Изготовитель | "ABB s.r.o.", Чехия |
| Год регистрации | 2019 |
| Срок свидетельства | 03.06.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока BD 00 (далее - трансформаторы), предназначены для масштабного преобразования силы тока фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов заключается в преобразовании переменного тока частоты 50 или 60 Гц в переменный ток, пригодный для измерений с помощью стандартных приборов и устройств релейной защиты.
Трансформаторы являются шинными с кольцевым сердечником. Корпус трансформаторов (за исключением модификации BD 00 0) выполнен из эпоксидного компаунда. Трансформаторы не имеют собственной первичной обмотки и предназначены для внутренней установки. Первичными обмотками трансформаторов служат шинопроводы, вводы или кабели электроустановки, в которую они монтируются. Трансформаторы могут иметь до 2х вторичных обмоток для учета, измерения или защиты. Выводы вторичных обмоток расположены на корпусе трансформатора в клеммнике, который снабжается крышкой с возможностью пломбирования.
Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. При установке трансформатора на проводник (ввод, кабель или токоведущую шину) изоляция определяется и обеспечивается изоляцией проводника.
Трансформаторы тока BD 00 выпускаются в следующих модификациях: BD 00 0, BD 00 A, BD 00 B и BD 00 С, которые отличаются номинальными первичными токами, расположением клеммой коробки, габаритами и массой, наличием внешнего корпуса.

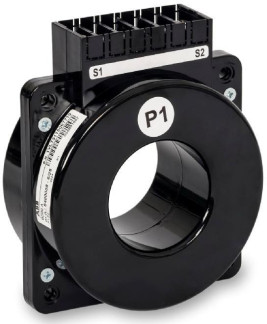

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
Модификация BD 00 A
Модификация BD 00 B
А
Модификация BD 00 0
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | BD 00 A | BD 00 B | BD 00 С | BD 00 0 |
| Номинальное напряжение, кВ | 0,66 | |||
| Наибольшее рабочее напряжение, кВ | 0,72 | |||
| Номинальная частота переменного тока, Гц | 50 или 60 | |||
| Номинальные первичные токи (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), А | от 250 до 1250 | от 50 до 200 | от 100 до 1250 | от 50 до 1250 |
| Номинальный вторичный ток, А | 1 или 5 | |||
| Классы точности обмоток для измерений и учета | 0,2; 0,2S; 0,5; 0,5S; 1 | |||
| Класс точности обмотки для защиты | 5Р или 10Р | |||
| Номинальная мощность вторичной обмотки (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), В-А | от 1 до 15 | |||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | 5; 10; 15 | |||
| Номинальная предельная кратность вторичной обмотки для защиты | 10 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм, не более для модификации BD 00 A | |
| - внутренний диаметр | 69 |
| - внешний диаметр | 147 |
| - высота | 75 |
| для модификации BD 00 B | |
| - внутренний диаметр | 59 |
| - внешний диаметр | 200 |
| - высота | 100 |
| для модификации BD 00 С | |
| - внутренний диаметр | 85 |
| - внешний диаметр | 200 |
| - высота | 100 |
| для модификации BD 00 0 | |
| - внутренний диаметр | 69 |
| - внешний диаметр | 200 |
| - высота | 320 |
| Масса, кг, не более | |
| - модификации BD 00 A | 4,5 |
| - модификации BD 00 B | 14 |
| - модификации BD 00 С | 12 |
| - модификации BD 00 0 | 55 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от -25 до +55 |
| Средний срок службы, не менее, лет | 30 |
| Средняя наработка на отказ не менее, ч | 270000 |
наносится на эксплуатационную документацию типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | BD 00 | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный № 27007-04;
- прибор сравнения КНТ-05, регистрационный № 37854-08;
- магазин нагрузок МР 3027, регистрационный № 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока BD 00
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
