| Номер в госреестре | 75217-19 |
| Наименование СИ | Амперметры и вольтметры аналоговые |
| Обозначение типа СИ | серий AM-A72 |
| Изготовитель | "Delixi Electric Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 03.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры и вольтметры аналоговые серий АМ-А72, АМ-А96, ВМ-А72, ВМ-А96 (далее по тексту - амперметры и вольтметры) предназначены для измерений силы постоянного или переменного тока, напряжения постоянного или переменного тока в электрических цепях.
Амперметры и вольтметры относятся к аналоговым показывающим приборам непосредственного или трансформаторного включения.
Принцип действия амперметров и вольтметров электромагнитной системы основан на взаимодействии магнитного поля, создаваемого измеряемым током, с подвижным сердечником из ферромагнитного материала. Сердечник укреплен на одной оси со стрелкой указателя. При протекании измеряемого тока по неподвижной катушке действуют силы, образующие вращательный момент, который поворачивает подвижную часть - сердечник вместе с осью относительно неподвижной. При этом угол отклонения стрелочного указателя пропорционален силе тока.
Принцип действия амперметров и вольтметров магнитоэлектрической системы основан на взаимодействии магнитного поля постоянного магнита с постоянным электрическим током, проходящим по обмотке рамки.
Конструктивно амперметры и вольтметры выполнены в диэлектрических пластиковых корпусах. Шкалы амперметров являются сменными и имеют различный диапазон измерений в зависимости от подключенного первичного масштабного преобразователя тока. Амперметры и вольтметры используются в составе приборных панелей для электрораспределительных подстанций, электросетей и прочих электрических систем, различных распределительных шкафов, шкафов питания, шкафов управления, компенсирующих устройствах и других электроустановках.
Структура условного обозначения амперметров и вольтметров:
X - А XX - XXX / 5 - XX
^- Род тока (АС - переменный, DC - постоянный)
Номинальный вторичный ток трансформатора тока, А (5); для устройств прямого включения не указывается.
- Верхний предел измерений
Габарит (72 - 72*72 мм (высотахширина);
96 - 96*96 мм (высота*ширина))
- А - аналоговый
_ Обозначение амперметров (вольтметров)
(АМ - Амперметр, ВМ - Вольтметр)

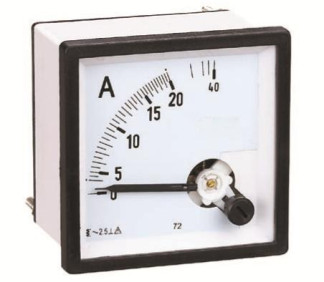

Общий вид амперметров и вольтметров с указанием мест нанесения знака утверждения типа представлен на рисунке 1.
Рисунок 1 - Общий вид амперметров и вольтметров с указанием мест нанесения знака
утверждения типа Пломбирование амперметров и вольтметров не предусмотрено.
отсутствует.
Т аблица 1 - Метрологические характеристики амперметров и вольтметров
| Наименование характеристики | Значение |
| Диапазоны измерений силы переменного тока амперметров в диапазоне частот от 45 до 65 Гц: - непосредственного включения, А | от 0 до 5 |
| - трансформаторного включения с номинальным значением тока вторичной обмотки 5 А, А: | от 0 до 30; от 0 до 40; от 0 до 50; от 0 до 60; от 0 до 75; от 0 до 80; от 0 до 100; от 0 до 150; от 0 до 160; от 0 до 200; от 0 до 250; от 0 до 300; от 0 до 400; от 0 до 600; от 0 до 800; от 0 до 1000; от 0 до 1600; от 0 до 5000; от 0 до 10000 |
| Диапазоны измерений силы постоянного тока амперметров (непосредственного включения), А | от 0 до 5 |
| Диапазоны измерений напряжения постоянного тока вольтметров (непосредственного включения), В | от 0 до 500 |
| Диапазоны измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц вольтметров (непосредственного включения), В | от 0 до 300; от 0 до 500; от 0 до 600 |
| Класс точности* | 1,5 |
| Рабочее напряжение при измерении силы и напряжения: - переменного тока, В - постоянного тока, В | от 0 до 300 от 0 до 600 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона измерений погрешности измерений, вызванной изменением температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий, % | ±0,3 |
| * под классом точности понимаются пределы допускаемой основной приведенной к верхней границе диапазона измерений погрешности. | |
Таблица 2 - Технические характеристики амперметров и вольтметров
| Наименование характеристики | Значение для модификаций | |||
| Амперметры | Вольтметры | |||
| АМ-А72 | АМ-А96 | ВМ-А72 | ВМ-А96 | |
| Г абаритные размеры (длина*высота*ширина), мм, не более | 67,5*72*72 | 67,5*96*96 | 67,5*72*72 | 67,5*96*96 |
| Масса, кг, не более | 0,195 | 0,270 | 0,195 | 0,290 |
| Сопротивление изоляции, МОм, не менее | 500 | |||
| Средняя наработка на отказ, ч | 50000 | |||
| Средний срок службы, лет, не менее | 10 | |||
| Нормальные условия измерений: - температура окружающего воздуха,°С - относительная влажность воздуха, % | от +15 до +25 до 85 | |||
| Рабочие условия измерений: - температура окружающего воздуха,°С - относительная влажность воздуха, % | от 0 до +40 до 85 | |||
наносится на корпус амперметров и вольтметров в виде наклейки и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 3 - Комплектность амперметров и вольтметров
| Наименование | Обозначение | Количество |
| Амперметр АМ-А72, АМ-А96 или вольтметр ВМ-А72, ВМ-А96 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основное средство поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
Техническая документация изготовителя
