Газоанализаторы кислорода Microx (далее - газоанализаторы) предназначены для измерений объемной доли кислорода в смеси с азотом и в других невзрывоопасных смесях.
Карточка СИ
Номер в госреестре 75222-19
Наименование СИ Газоанализаторы кислорода
Обозначение типа СИ Microx
Изготовитель "NTRON EUROPE LTD.", Ирландия
Год регистрации 2019
Срок свидетельства 03.06.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы кислорода Microx (далее - газоанализаторы) предназначены для измерений объемной доли кислорода в смеси с азотом и в других невзрывоопасных смесях.

Описание

Принцип действия газоанализаторов основан на электрохимическом методе с использованием циркониевого чувствительного элемента.

Газоанализаторы представляют собой стационарные приборы непрерывного действия. Конструктивно газоанализатор состоит из блока управления и выносного датчика кислорода погружного типа. На передней панели блока управления расположены клавиши управления и цифровой дисплей. На задней панели размещены разъемы для подключения внешних электрических цепей, интерфейсного кабеля и сетевого шнура. Блок управления предназначен для монтажа в щит (панель, консоль).

Газоанализатор имеет выходные сигналы:

-    цифровой выход, интерфейс RS-232;

-    аналоговый выходной токовый сигнал от 4 до 20 мА;

-    три релейных выхода типа «сухой контакт» (сила тока через контакты до 5 А при напряжении переменного тока 250 В).

Газоанализаторы выпускаются трех модификаций Microx-209, Microx-210, Microx-211, которые отличаются диапазонами измерений и способами крепления - на DIN-рейку, панельная и настенная версии установки.

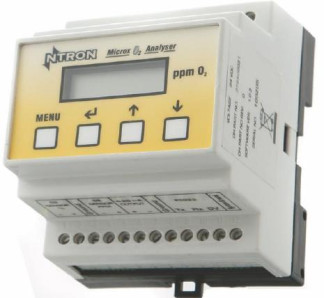

Общий вид газоанализаторов приведен на рисунке 1.

Пломбирование газоанализаторов не предусмотрено.

Программное обеспечение

Газоанализаторы оснащены программным обеспечением, позволяющим осуществлять настройку параметров измерений, контроль процесса измерений, сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений, экспортировать результаты измерений во внешние автоматические системы сборы и хранения данных.

Уровень защиты программного обеспечения «высокий» в соответствии

с Р 50.2.077-2014.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

102072

Номер версии ПО

не ниже 2.2.0R

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемной доли кислорода:

-    для модификации Microx-209, млн-1

-    для модификации Microx-210, %

-    для модификации Microx-211, %

от 1 до 1000 от 0,01 до 25 от 0,01 до 96

Пределы допускаемой относительной погрешности измерений объемной доли кислорода, %

±6

Предел допускаемой вариации выходного сигнала (показаний), в долях предела допускаемой погрешности

0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева, с, не более

15

Время установления показаний, с, не более

95

Расход анализируемого газа, мл/мин, не более

250

Параметры электрического питания:

- напряжение постоянного тока, В

24±2,4

Масса, г, не более:

- блока управления

200,0

- датчика кислорода

200,0

Габаритные размеры, мм, не более: блока управления:

- длина

93

- ширина

110

- высота

145

датчика кислорода:

- длина

80

- диаметр

45

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +40

- относительная влажность, %, не более

80

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Г азоанализатор кислорода в комплекте

Microx

1 шт.

Программное обеспечение

102072

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 14-241-2019

1 экз.

Поверка

осуществляется по документу МП 14-241-2019 «ГСИ. Газоанализаторы кислорода Microx. Методика поверки», утвержденному ФГУП «УНИИМ» 29 марта 2019 г.

Основные средства поверки:

-    стандартные образцы состава газовой смеси О2/К2 ГСО 10717-2015 (объемная доля кислорода 1,04 млн-1, абс. погрешность ±0,03 млн-1, объемная доля кислорода 10,2 млн-1, абс. погрешность ±0,3 млн-1);

-    стандартные образцы состава газовой смеси в азоте ГСО 11047-2018 (объемная доля кислорода 0,01 %, отн. погрешность ±3 %; объемная доля кислорода 0,1 %, отн. погрешность ±2,5 %; объемная доля кислорода св. 20 до 70 %, отн. погрешность от ±0,6 % до ±0,2 %; объемная доля кислорода св. 70 до 97 %, отн. погрешность от ±0,2 % до ±0,1 %; объемная доля кислорода св. 0,5 до 20 %, отн. погрешность от ±1,5 % до ±0,6 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 13320-81 Газоанализаторы промышленные. Общие технические условия Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Техническая документация фирмы «NTRON EUROPE LTD.», Ирландия
