Резервуары (танки) стальные прямоугольные РГС-200, РГС-210, 75232-19

Назначение

Резервуары (танки) стальные прямоугольные РГС-200, РГС-210 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливного судна проекта 414ВМ.

Описание

3    3

Тип резервуаров - стальные прямоугольные, номинальной вместимостью 210 м , 200 м .

Резервуары - это грузовые отсеки в корпусе наливного судна (танкера) проекта 414ВМ с прямыми бортовыми стенками и криволинейным днищем, разделенные в продольной плоскости судна диаметральной переборкой и двумя поперечными переборками.

Резервуары РГС-210 (далее - танк), расположены с левого и правого бортов танкера в носовой его части состоят из двух частей: передней (носовой) и задней (кормовой). Передняя часть танка имеет наклонную (с выгнутой поверхностью) боковую стенку, а задняя часть представляет собой прямоугольный параллелепипед с вертикальной боковой стенкой.

Резервуары РГС-200, расположены в средней части танкера и представляют собой прямоугольные параллелепипеды с вертикальными боковыми стенками.

Днища танков имеют криволинейную форму в поперечном сечении, образованную цилиндрическими поверхностями. Бортовая и днищевая обшивки танка изготовлены из листовой стали и подкреплены рамным и холостым силовыми наборами.

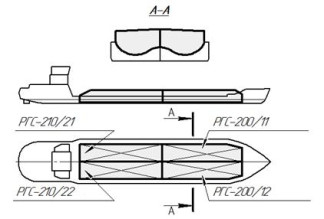

Общий вид, и месторасположение резервуаров РГС-200, РГС-210 на танкере проекта 414ВМ представлены на рисунке 1.

Налив и отпуск продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части танков. Все танки соединены между собой трубопроводами, проходящими от насосного отделения по днищу танков.

Заводские номера резервуаров и их месторасположение приведены в таблице 1.

Пломбирование резервуаров (танков) стальных прямоугольных РГС-200, РГС-210 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 0923-7-2018 «Инструкция. ГСИ. Резервуары (танки) стальные прямоугольные с криволинейными днищами речных наливных судов, номинальной вместимостью от 200 до 210 м3. Методика поверки», утвержденному ФГУП «ВНИИР» 26.07.2018 г.

Основные средства поверки:

-    рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);

-    рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);

-    нивелир электронный SDL30 (регистрационный номер 19368-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам (танкам) стальным прямоугольным РГС-200, РГС-210

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
