Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-63, 75234-19

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-63 предназначены для измерений объёма нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 8; 12,5; 63 м .

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-12,5, РГС-63 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные горизонтальные цилиндрические представляют собой:

-    РГС-8 (зав. № 5) - подземный горизонтальный сварной сосуд с усеченно-коническими днищами;

-    РГС-12,5 (зав. № 15, 18, 21), РГС-63 (зав. № 6, 25) - подземные горизонтальные сварные сосуды с коническими днищами.

Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-63 расположены на объекте ООО «ВТК» по адресу Томская область, ПСП «Лугинецкое».

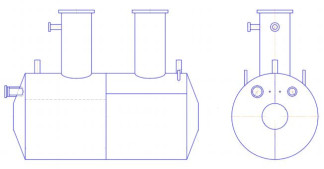

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-12,5, РГС-63 представлены на рисунках 1, 2, 3.

Рисунок 2 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-12,5

(заводские номера 15, 18, 21)

Рисунок 3 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-63

(заводские номера 6, 25)

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-12,5, РГС-63 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 374-2019 «ГСИ. Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-63. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 08.04.2019 г.

Основные средства поверки:

-    тахеометр электронный Leica TS15 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 46981-11), диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 5''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(2+2-10 6 L) мм;

-    рулетка измерительная металлическая с грузом РГН (регистрационный номер 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;

-    рулетка измерительная металлическая 2-го классов точности, Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;

-    толщиномер ультразвуковой УТ-301 (регистрационный номер 29134-05), диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

-    штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм.

-    линейка измерительная металлическая (регистрационный номер 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара.

Сведения о методах измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-8, РГС-12,5, РГС-63

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
