Резервуары горизонтальные стальные цилиндрические РГСП-50, РГСД-50, РГСД-75, РГС-75, 75236-19

Назначение

Резервуары горизонтальные стальные цилиндрические РГСП-50, РГСД-50, РГСД-75, РГС-75 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.

Резервуары представляют собой стальные сварные горизонтальные конструкции цилиндрической формы с коническими днищами. РГСП-50, РГС-75 - одностенные, РГСД-50, РГСД-75 - двустенные. Расположение резервуаров - подземное. Основные конструкции резервуаров выполнены из стали Ст3сп5 (ГОСТ 380-60). Резервуары имеют люк-лаз, люк замерный для эксплуатации резервуаров, а также патрубки для установки оборудования и приемо-раздаточные патрубки для заполнения и опорожнения. Резервуары оснащены молниезащитой, защитой от статического электричества и системой, предотвращающей переполнение. Двустенные резервуары, помимо вышеперечисленного, оснащены системой, осуществляющей контроль герметичности межстенного пространства с жидкостным заполнением.

Резервуары горизонтальные стальные цилиндрические РГСП-50, РГСД-50, РГСД-75, РГС-75 расположены на территории АО «Газпромнефть-Аэро Новосибирск», на складе ГСМ по адресу: 633104, Новосибирская область, г. Обь, Омский тракт, д.11, офис 304.

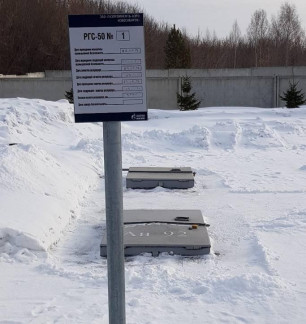

Общий вид видимой части конструкции и эскизы резервуаров горизонтальных стальных цилиндрических РГСП-50 № 558, 559, 560, 561, РГСД-50 № 95, РГС-75 № 7, 8, 9, 15, 16, 17, 18, РГСД-75 № 38 представлен на рисунках 1-15.

Рисунок 3 - Общий вид видимой части конструкции резервуаров РГСД-50 зав. №95 (слева),

РГСД-75 зав.№ 38 (справа)

TT n

Рисунок 14 - Эскиз резервуаров РГСД-50

Рисунок 15 - Эскиз резервуаров РГСД-75

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:

-    Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15% (рег. № 11735-06);

-    Система измерительная Струна +, от 0 до 3800 мм, ПГ±1 мм (рег. № 58711-14);

-    Рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);

-    Рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);

-    Секундомер механический СОСпр, (0-60) мин, ЦД 0,2 с (рег. № 11519-11);

-    Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, (рег. № 303-91):

-    Газоанализатор взрывоопасных паров Сигнал-4, ПГ±20% (рег. № 38260-08);

-    Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГСП-50, РГСД-50, РГСД-75, РГС-75

ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
