Номер в госреестре | 75237-19 |
Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
Обозначение типа СИ | РГСД-50 |
Изготовитель | ООО "ПК "Красный Яр", пос.Красный Яр |
Год регистрации | 2019 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГСД-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары представляют собой горизонтальные сварные стальные двустенные конструкции цилиндрической формы с коническими днищами. Расположение резервуаров -подземное. Основные конструкции резервуаров выполнены из стали Ст3сп5 ГОСТ 14637-89. Резервуары имеют люк-лаз, люк замерный для эксплуатации резервуаров, а также патрубки для установки оборудования и приемо-раздаточные патрубки для заполнения и опорожнения. Резервуары также оснащены молниезащитой, защитой от статического электричества, системой, предотвращающей переполнение, и системой, осуществляющей контроль герметичности межстенного пространства с жидкостным заполнением.
Резервуары горизонтальные стальные цилиндрические РГСД-50 расположены на территории АО «Газпромнефть-Аэро Новосибирск», на складе ГСМ по адресу: 633104, Новосибирская область, г. Обь, Омский тракт, д. 11, офис 304.

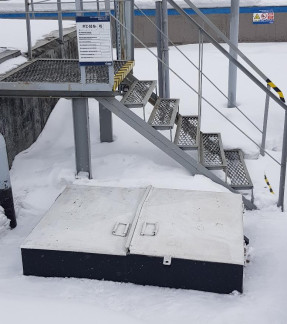

Общий вид видимой части конструкции и эскиз резервуаров горизонтальных стальных цилиндрических РГСД-50 №№ 124, 125, 126 представлен на рисунках 1-4.
Пломбирование резервуаров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики | Значение | ||
Номер резервуара | 124 | 125 | 126 |
Технологический номер | 45 | 46 | 47 |
Номинальная вместимость, м3 | 50 | ||
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 | ||
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -39 до +40 от 84 до 106,7 |
наносится на титульный лист технического паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
Наименование | Обозначение | Количество |
1 Резервуар горизонтальный стальной цилиндрический | РГСД-50 №№ 124, 125, 126 | 3 шт. |
2 Паспорта | - | 3 экз. |
3 Г радуировочные таблицы | - | 3 экз. |
Поверкаосуществляется по документу ГОСТ 8.346-2000 | «Государственная система | обеспечения |
единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
- Система измерительная Струна +, от 0 до 3800 мм, ПГ±1 мм (рег. № 58711-14);
- Рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- Рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- Секундомер механический СОСпр, (0-60) мин, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1°С, (рег. № 303-91):
- Газоанализатор взрывоопасных паров Сигнал-4, ПГ±20% (рег. № 38260-08);
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГСД-50
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
Зарегистрировано поверок | 2 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
