Резервуары вертикальные стальные цилиндрические РВС-3000, 75238-19

Назначение

Резервуары вертикальные стальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.

Резервуары РВС-3000 представляют собой стальные сварные вертикальные конструкции цилиндрической формы рулонного типа с днищем, сборно-щитовой крышей без понтона.

Тип резервуаров - вертикальные стальные цилиндрические. Цилиндрическая стенка резервуаров состоит из цельносварных поясов рулонной сборки.

Резервуары оборудованы шахтной лестницей, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров.

Основные конструкции резервуаров РВС-3000 №№ Т8-2, Т1-2, Т1-3 изготовлены из углеродистой горячекатаной стали (ГОСТ 380-60) марки Ст3Сп, резервуаров РВС-3000 №№ Т1-1, Т1-4, Т8-1, 5, 6, 7, 8 - из углеродистой стали марки ВСт3Сп.

Тип размещения - наземный. Фундамент резервуаров РВС-3000 соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Резервуары расположены на территории склада ГСМ АО «Газпромнефть-Аэро Новосибирск» по адресу: 633104, Новосибирская область, г. Обь, Омский тракт, д. 11, оф. 304.

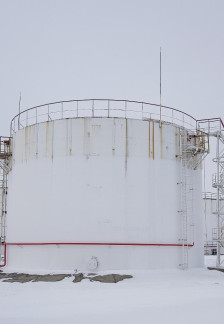

Общий вид резервуаров вертикальных стальных цилиндрических РВС-3000 №№ 5, 6, 7, 8, Т1-1, Т1-2, Т1-3, Т1-4, Т8-1, Т8-2 представлен на рисунках 1-10.

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-3000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:

-    рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);

-    рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);

-    толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, ПГ±(0,001Ь+0,03) мм (рег.№46426-11);

-    нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);

-    теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег. № 55446-13);

-    штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (рег. № 22088-07);

-    динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2 % (рег. № 1808-63);

-    термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, (рег. № 303-91)

-    линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (рег. № 20048-05)

-    анемометр цифровой АТТ-1002, (0,8-30) м/с (рег. № 46056-11);

-    ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08);

-    газоанализатор взрывоопасных паров Сигнал-4, ПГ±20 % (рег. № 38260-08). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-3000

ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»

ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
