| Номер в госреестре | 75242-19 |
| Наименование СИ | Нановольтметры |
| Обозначение типа СИ | Keithley 2182A |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 03.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нановольтметры Keithley 2182A (далее - нановольтметры) предназначены для измерения напряжения и отношения напряжений.
Принцип действия нановольтметров основан на аналого-цифровом преобразовании входных сигналов в цифровой код. Два измерительных канала позволяют выполнять одновременное измерение напряжения двух источников и (или) отношения напряжений, при этом источники измеряемых напряжений должны иметь гальваническую связь. Результат измерения напряжения в выбранном канале либо отношения напряжений отображается на вакуумном флуоресцентном дисплее. Разрешение индикации составляет 7^ разрядов на канале 1, 6^ разрядов на канале 2. Низкий уровень собственных шумов обеспечивается синхронизацией измерительного цикла с частотой сети питания и применением аналогового и цифрового фильтров с усреднением отсчетов. Нановольтметры позволяют производить измерение температуры с применением стандартных по международной температурной шкале термопар различных типов.
Управление измерениями осуществляется внутренним микропроцессором с встроенной памятью объемом 1024 отсчетов. Для взаимодействия с внешними устройствами имеются интерфейсы IEEE-488 (GPIB) и RS-232C.

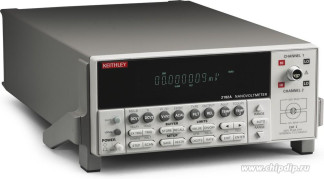

Конструктивно нановольтметры выполнены в виде моноблока в настольном исполнении, общий вид нановольтметров показан на рисунке 1.
Установленное на микроконтроллере программное обеспечение служит для управления режимами работы нановольтметров, его метрологически значимая часть предназначена для обработки измерительной информации и отображения результатов измерений. Калибровочные константы хранятся в энергонезависимой памяти. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | 2182A Firmware |
| Номер версии (идентификационный номер) | не ниже C06 |
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Верхние пределы диапазонов измерений 1,2) | Параметры A / В допускаемой основной абсолютной погрешности измерения постоянного напряжения А0 3,4,5) | Параметры AT / Вт допускаемой дополнительной абсолютной погрешности Ат, (/°C) 6) | |||
| Канал 1 | Канал 2 | Канал 1 | Канал 2 | Канал 1 | Канал 2 |
| 10 мВ 7) | - | 5-10-5 / 4-10-6 | - | 1 • 10-6 / 5^10-/ | - |
| 100 мВ | 100 мВ | •О 0 -5 0 3 | •О 0 |> -5 0 3 | 1 • 10-6 / 2-10-7 | 1 • 10-6 / 1 • 10-6 |
| 1 В | 1 В | 2,540-5 / 2-10-6 | 2,5-10-5 / 2-10-6 | 1 • 10-6 / 1-10-7 | 1 • 10-6 / 5^10-/ |
| 10 В | 10 В | 2,540-5 / 2-10-6 | •О 0 (N 0 ,5 2, | 1 • 10-6 / 1-10-7 | 1 • 10-6 / 5^10-7 |
| 100 В | - | 3,540-5 / 4-10-6 | - | 1 • 10-6 / 5^10-7 | - |
| ное измеряемое значение на 20 % выше указанных верхних пределов. противление >10 ГОм в диапазонах с верхним пределом 10 мВ, 100 мВ, 1В, 10 В; м в диапазоне с верхним пределом 100 В. опускаемой основной абсолютной погрешности измерения напряжения при "23 ±5) оС определяются формулой А0 = ±(AU + BUr), где U - значение напряжения, Ur - верхний предел диапазона напряжения, A и В - указанные в метры компонент мультипликативной и аддитивной погрешности. опускаемой относительной погрешности измерения отношений напряжения в деляются формулой 60 = ±{ [A1 + Bt(Ur1/U0] + [A2 + B2(Ur2/U2)]}, где U1 и U2 меряемого напряжения на каналах 1 и 2, UR1 и UR2 - верхние пределы апряжения на каналах 1 и 2, A1 и A2, В1 и В2 - указанные в таблице параметры льтипликативной и аддитивной погрешности измерения напряжения на рева не менее 2,5 часа с функцией автоподстройки (“ACAL”). ополнительной абсолютной погрешности измерения напряжения при от 0 до 18 оС и от 28 до 50 оС определяются формулой - BtUr)(T - T0), где U - значение измеряемого напряжения, Ur - верхний зона напряжения, Ат и Вт - указанные в таблице параметры компонент ой погрешности, T - значение температуры окружающей среды, T0 = 18 оС при 28 оС при T > 28 оС. ть нормируется для измерений с функций компенсации смещения нуля (“REL”). | |||||
| 1) Максималь 2) Входное со (10 ±0,1) МО] 3) Пределы д< температуре измеряемого таблице пара 4) Пределы д каналах опре - значения из диапазонов н компонент м каналах 1 и 2 5) После прог 6) Пределы д температурах Ат = ±(At'U ■ предел диапа дополнительн T < 18 оС, T0 = 7) Погрешнос | |||||
| Номинальное значение частоты сети питания, Гц | 50; 400 |
| Номинальное значение напряжения сети питания, В | 110; 120; 220; 240 |
| Потребляемая мощность, В-А, не более | 22 |
| Габаритные размеры (без ножек и ручки), мм | |
| ширина | 213 |
| глубина | 370 |
| высота | 89 |
| Масса, кг, не более | 5,0 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от 0 до 50 |
| относительная влажность воздуха, % | до 80 (при температуре до 35 °C) |
наносится на боковой панели корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность нановольтметров
| Наименование и обозначение | Кол-во |
| Нановольтметр Keithley 2182A | 1 шт. |
| Кабель измерительный Keithley 2107-4 | 1 шт. |
| Принадлежности | по заказу |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки KI2182/МП-2019 | 1 шт. |
осуществляется по документу К12182/МП-2019 «ГСИ. Нановольтметры Keithley 2182A. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 22.04.2019 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5730A, регистрационный номер 60407-15;
- мультиметр цифровой прецизионный Fluke 8508A; регистрационный номер 25984-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на боковой панели корпуса в виде наклейки (место нанесения показано на рисунке 1 и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к нановольтметрам Keithley 2182A
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
