Газоанализаторы многокомпонентные Автоскан, 75253-19

75253-19
Газоанализаторы многокомпонентные «АВТОСКАН» (далее - приборы) предназначены для измерений объемной доли оксида и диоксида углерода, суммы углеводородов в пересчете на гексан, кислорода, окислов азота в отработавших газах автотранспортных средств с двигателями с принудительным зажиганием и дымности отработавших газов автотранспортных средств с двигателями с воспламенением от сжатия. Также приборы предназначены для измерений температуры масла и частоты вращения коленчатого вала двигателя.
Карточка СИ
Номер в госреестре 75253-19
Наименование СИ Газоанализаторы многокомпонентные
Обозначение типа СИ "АВТОСКАН"
Изготовитель Общество с ограниченной ответственностью "Национальные Системы Контроля" (ООО "НСК"), Самарская обл., г. Жигулевск
Год регистрации 2019
Срок свидетельства 03.06.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы многокомпонентные «АВТОСКАН» (далее - приборы) предназначены для измерений объемной доли оксида и диоксида углерода, суммы углеводородов в пересчете на гексан, кислорода, окислов азота в отработавших газах автотранспортных средств с двигателями с принудительным зажиганием и дымности отработавших газов автотранспортных средств с двигателями с воспламенением от сжатия. Также приборы предназначены для измерений температуры масла и частоты вращения коленчатого вала двигателя.

Описание

Принцип измерений объемной доли оксида и диоксида углерода и суммы углеводородов в пересчете на гексан основан на избирательном поглощении инфракрасного излучения молекулами, имеющими ковалентную связь: СО, СО2, углеводородами. Компоненты анализируемой смеси поглощают инфракрасное излучение на характерных для каждого вещества длинах волн пропорционально их концентрации. Концентрация кислорода и окислов азота определяется электрохимическим методом. Частота вращения вала двигателя измеряется индукционным или вибрационным датчиком. Температура масла двигателя измеряется с помощью цифрового термометра. Принцип измерений дымности основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением. Приборы, измеряющие 4 компонента в отработавших газах, автоматически рассчитывают коэффициент избытка воздуха X.

Аналитические сигналы каналов измерений приборов преобразуются микропроцессором по специальному алгоритму и отображаются в единицах измеряемых величин на дисплее. Одновременно результаты измерений могут быть распечатаны на встроенном печатающем устройстве с указанием номера прибора.

Система доставки и подготовки пробы обеспечивает трехступенчатую очистку газов от механических частиц и автоматическое удаление конденсата из системы, а также автоматическую коррекцию нуля без отключения пробозаборной системы. Для отрицательных рабочих температур предусмотрена обогреваемая пробозаборная система доставки пробы газа, поставляемая по дополнительному заказу.

В приборах, при работе в автоматизированных линиях технического контроля (далее -ЛТК) с многопостовой организацией диагностирования, предусмотрена возможность ввода с панели приборов идентификационного номера автомобиля и передачи результатов измерения в виде протокола в ПЭВМ ЛТК.

В приборах обеспечивается автоматическая компенсация изменения атмосферного давления.

Выпускаемые модификации различаются количеством измеряемых параметров, диапазонами и погрешностями измерений, внешним видом и пр.

Перечень выпускаемых модификаций и их отличительные особенности приведены в таблице 1.

Таблица 1 - Перечень выпускаемых модификаций и их отличительные особенности

Модификация

Описание

АВТОСКАН-01.03МИНИ

Приборы позволяют проводить следующие измерения:

-    концентрации 4-х компонентов выхлопного газа: оксида углерода, диоксида углерода, углеводородов и кислорода;

-    измерение рабочей температуры моторного масла двигателя;

Модификация

Описание

АВТОСКАН-01.03МИНИ

- частоты вращения коленчатого вала двигателя.

При измерении концентрации оксида углерода по метрологическим характеристикам приборы соответствуют II классу по ГОСТ 33997-2016.

АВТОСКАН-01.0Х-М, где X - 2, 3, 4

При X - 2 приборы позволяют проводить следующие измерения:

-    концентрации 2-х компонентов выхлопного газа: оксида углерода и углеводородов;

-    частоты вращения коленчатого вала двигателя.

При X - 3 приборы позволяют проводить следующие измерения:

-    концентрации 4-х компонентов выхлопного газа: оксида углерода, диоксида углерода, углеводородов и кислорода;

-    частоты вращения коленчатого вала двигателя.

При X - 4 приборы позволяют проводить следующие измерения:

-    концентрации 2-х компонентов выхлопного газа: оксида углерода и углеводородов;

-    частоты вращения коленчатого вала двигателя;

-    дымности.

При измерении концентрации оксида углерода по метрологическим характеристикам приборы соответствуют II классу по ГОСТ 33997-2016

АВТОСКАН-Х-01.03У-ЛТК, где X - 1, 2;

Y - Т, П

Класс приборов по ГОСТ 33997-2016:

-    при X - 1: I класс;

-    при X - 2: II класс.

Приборы позволяют проводить следующие измерения:

-    концентрации 4-х компонентов выхлопного газа: оксида углерода, диоксида углерода, углеводородов и кислорода;

-    частоты вращения коленчатого вала двигателя.

АВТОСКАН-Х-02.0У21^ где X - 00, 0, 1;

Y - 2, 3;

Z - Т, П;

W - Ц

Класс приборов по ГОСТ 33997-2016:

-    при X - 00: 00 класс;

-    при X - 0: 0 класс;

-    при X - 1: I класс.

При Y - 2 приборы позволяют проводить следующие измерения:

-    концентрации 4-х компонентов выхлопного газа: оксида углерода, диоксида углерода, углеводородов и кислорода.

-    частоты вращения коленчатого вала двигателя.

При Y - 3 приборы позволяют проводить следующие измерения:

-    концентрации 5-ти компонентов выхлопного газа: оксида углерода, диоксида углерода, углеводородов, кислорода и окислов азота.

-    частоты вращения коленчатого вала двигателя.

Модификация

Описание

АВТОСКАН-01.0У2С, где Y - 2, 4;

Z - Т, П

При Y - 2 приборы позволяют проводить следующие измерения:

-    концентрации 2-х компонентов выхлопного газа: оксида углерода и углеводородов;

-    частоты вращения коленчатого вала двигателя.

При Y - 4 приборы позволяют проводить следующие измерения:

-    концентрации 2-х компонентов выхлопного газа: оксида углерода и углеводородов;

-    частоты вращения коленчатого вала двигателя;

-    дымности.

При измерении концентрации оксида углерода по метрологическим характеристикам приборы соответствуют II классу по ГОСТ 33997-2016

П р и м е ч а н и я:

1.    Т - возможность измерений температуры масла двигателя.

2.    П - наличие встроенного печатающего устройства.

3.    С - возможность измерений параметров лодочных подвесных моторов. При отсутствии индексов - отсутствие данных функций.

4.    Ц - наличие цветного дисплея. При отсутствии индекса «Ц» - монохромный дисплей.

5.    ЛТК - возможность работы в автоматизированной линии технического контроля.

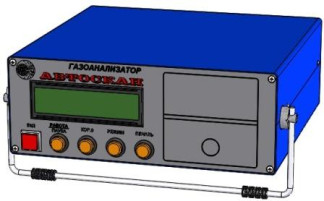

Общий вид приборов показан на рисунках 1 - 7.

Пломбирование приборов проводят мастикой заполняя чашку на одном из винтов крепления задней панели приборов и вдавливают клеймо (см. рисунок 8). Пломбирование приборов АВТОСКАН-01.03МИНИ производится снизу (см. рисунок 9).

Пломба

/

Программное обеспечение

Для работы с приборами применяется встроенное программное обеспечение (далее -ВПО), которое устанавливается в контроллер приборов. ВПО служит для управления функциональными возможностями приборов, проведения измерений, обработки и отображения результатов измерений.

Контроллер приборов, а также его интерфейс после загрузки ВПО пломбируются. После этого ВПО не может быть модифицировано или загружено через какой-либо другой интерфейс. Защита ВПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ВПО приведены в таблице 2.

Модификация

Идентификацио

нное

наименование

ВПО

Номер версии (идентификаци онный номер) ВПО, не ниже

Цифровой идентиф икатор ВПО

Алгоритм вычисления цифрового идентификат ора ВПО

АВТОСКАН-

01.03МИНИ

at2-v2-mini.txt

1.0

e52d84b9e1a3dafb

91eed1d16e029600

MD5

АВТОСКАН-01.02-М

008 01y.hex

1.0

e45ef56e021d9e55

0c505d64f6303e64

MD5

АВТОСКАН-01.03-М

008 08y.hex

1.0

453f499dbc512211 ec0d0f514c43 00b7

MD5

АВТОСКАН-01.04-М

008 01d.hex

1.0

6ac5b216cfe9ac71c

1a4d3d2209a92b4

MD5

АВТОСКАН-Х-

01.03У-ЛТК

008 03ts.hex

1.0

daa31764fc0842d7

e673b7d7dafb3c8c

MD5

АВТОСКАН-Х-

02.0YZW

at2-v2.txt

1.0

8cfe15aa1b4ff16a7

ca9c772d15b0249

MD5

АВТОСКАН-01^С

008 02.hex

1.0

f463f195ecc75fb17

7385b117a798f09

MD5

АВТОСКАН-01.04Z

008 05.hex

1.0

b55b2c0e6648e2c9

4d152b3ef3b29e95

MD5

Технические характеристики

Таблица 3 - Метрологические характеристики приборов модификаций АВТОСКАН-01.03МИНИ, АВТОСКАН-01.0Х-М, АВТОСКАН-2-01.03У-ЛТК, АВТОСКАН-01.0У2С, а также модификации АВТОСКАН-X-02.03ZW в части измерений окислов азота (NQx)._

Измеряемый

компонент

Диапазон

показаний

Диапазон измерений

Цена

деления

шкалы

Пределы допускаемой погрешности

абсолютной

относительной

СН в пересчете на гексан (С6Н14)

от 0 до 3000 -1

млн

от 0 до 333 млн-1 включ. св. 333 до 3000 млн-1 включ.

-1

1 млн

±20 млн-1

±6 %

СО2

от 0 до 16 %

от 0 до 16 %

0,1 %

±1 %

-

О2

от 0 до 21 %

от 0,0 до 3,3 % включ. св. 3,3 до 21 % включ.

0,1 %

±0,2 %

±6 %

NОx

от 0 до 5000 -1

млн

от 0 до 1000 млн-1 включ. св.1000до 5000 млн-1 включ.

10 млн-1

±50 млн-1

±5 %

Дымность

от 0 до 10 м-1 от 0 до 100 %

от 0 до 10 м-1 от 0 до 100 %

0,01 м-1 0,1 %

±0,05 м-1 ±2 %

-

Таблица 4 - Метрологические характеристики приборов II класса по ГОСТ 33997-2016

Измеряемый

компонент

Диапазон измерений

Цена

деления

шкалы

Пределы допускаемой погрешности

абсолютной

относительной

СО

от 0,0 до 3,3 % включ. св. 3,3 до 7,0 % включ.

0,01%

±0,2 %

±6 %

Измеряемый

компонент

Диапазон измерений

Цена

деления

шкалы

Пределы допускаемой погрешности

абсолютной

относительной

СН в пересчете на гексан (С6Н14)

от 0 до 240 млн-1 включ. св. 240 до 2000 млн-1 включ.

-1

1 млн

±12 млн-1

±5 %

СО

от 0,0 до 1,5 % включ. св. 1,5 до 5,0 % включ.

0,01 %

±0,06 %

±4 %

СО2

от 0,0 до 12,5 % включ. св. 12,5 до 16,0 % включ.

0,1 %

±0,5 %

±4 %

О2

от 0,0 до 2,5 % включ. св. 2,5 до 21,0 % включ.

0,1 %

±0,1 %

±4 %

Таблица 6 - Метрологические характеристики приборов 0 класса по ГОСТ 33997-2016

Измеряемый

компонент

Диапазон измерений

Цена

деления

шкалы

Пределы допускаемой погрешности

абсолютной

относительной

СН в пересчете на гексан (С6Н14)

от 0 до 200 млн-1 включ. св. 200 до 2000 млн-1 включ.

-1

1 млн

±10 млн-1

±5 %

СО

от 0,0 до 1,5 % включ. св. 1,5 до 5,0 % включ.

0,01%

±0,03 %

±3 %

СО2

от 0,0 до 12,5 % включ. св. 12,5 до 16,0 % включ.

0,1 %

±0,5 %

±4 %

О2

от 0,0 до 3,3 % включ. св. 3,3 до 21,0 % включ.

0,1 %

±0,1 %

±3 %

Таблица 7 - Метрологические характеристики приборов 00 класса по ГОСТ 33997-2016

Измеряемый

компонент

Диапазон измерений

Цена

деления

шкалы

Пределы допускаемой погрешности

абсолютной

относительной

СН в пересчете на гексан (С6Н14)

от 0 до 200 млн-1 включ. св. 200 до 2000 млн-1 включ.

-1

1 млн

±4 млн-1

±5 %

СО

от 0,0 до 1,5 % включ. св. 1,5 до 5,0 % включ.

0,01%

±0,02 %

±3 %

СО2

от 0,0 до 12,5 % включ. св. 12,5 до 16,0 % включ.

0,1 %

±0,3 %

±4 %

О2

от 0,0 до 3,3 % включ. св. 3,3 до 21,0 % включ.

0,1 %

±0,1 %

±3 %

Таблица 8 - Метрологические характеристики приборов при измерении частоты вращения

коленчатого вала двигателя и температуры масла.

Измеряемый

параметр

Диапазон измерений

Цена

деления

шкалы

Пределы допускаемой погрешности

абсолютной

относительной

Частота вращения

от 0 до 5000 об/мин включ. св. 5000 до 8000 об/мин включ.

10 об/мин 100 об/мин

-

±2,5 %

Температура масла

от 0 до +125 °С

1 °С

±2,0 °С

-

Наименование характеристики

Значение

Расход анализируемого газа, л/ч, не менее

60

Параметры электрического питания:

+22 %

-    от сети переменного тока (220 °-з8 % В, 50±1 Гц) через внешний блок питания, В

-    напряжение постоянного тока от бортовой сети автомобиля, В*

12±2

12,6±2

Потребляемая мощность, Вт, не более:

-    для модификаций АВТОСКАН^^-М, АВТОСКАН-X-01.03Y-ЛТК, АВТОСКАН-01.0YZС, АВТОСКАН-01.03МИНИ

-    для модификаций АВТОСКАН-X-02.0YZW

20

25

Габаритные размеры (ДхШ*В), мм, не более:

-    для модификаций АВТОСКАН-01.0X-M

-    для модификаций АВТОСКАН-X-01.03Y-ЛТК, АВТОСКАН-01.0 YZС

-    для модификаций АВТОСКАН-01.03МИНИ - для модификаций АВТОСКАН-X-02.0YZW

280x260x110

330x270x110

230x225x90

410x270x135

Масса, кг, не более:

-    для модификаций АВТОСКАН-01.0X-M

-    для модификаций АВТОСКАН-X-01.03Y-ЛТК, АВТОСКАН-01.0 YZС

-    для модификаций АВТОСКАН-01.03МИНИ

-    для модификаций АВТОСКАН-X-02.0YZW

4

4.5

2.5

5.5

Время установления выходного сигнала (показаний), с, не более:

-    для каналов измерения СО, СО2 и СН

-    для канала измерения О2 и КОх

30

60

Время установления рабочего режима, мин, не более

30

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от 0 до +40 95

от 86,6 до 106,7

Средняя наработка на отказ, ч, не менее

10000

Срок службы, лет, не менее

8

* Для всех модификаций кроме АВТОСКАН-01.03МИНИ

Знак утверждения типа

наносится фотохимическим методом на маркировочную табличку на задней панели приборов и методом печати на титульный лист руководства по эксплуатации.

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество для модификации,

шт.

М

-

2

.0

о

АК

С

О

Т

S3

М

-

3

.0

О

1

АК

С

О

Т

S3

М

-

4

.0

О

1

АК

С

О

Т

S3

2

.0

о

1

АК

С

О

Т

S3

4

.0

о

1

АК

С

О

Т

S3

Т

2

.0

о

1

АК

С

О

Т

S3

Т

4

.0

о

АК

С

О

Т

S3

Т

Л

-

3

.0

01

*

1

АК

С

О

Т

S3

-

Т

3

.0

01

*

1

АК

С

О

ТК

S3 ч

ИМ3

.0

01

-

АК

С

О

Т

S3

2

.0

2.

0

*

1

АК

С

О

Т

S3

Т

2

.0

2.

0

*

1

АК

С

О

Т

S3

3

.0

2.

0

*

1

АК

С

О

Т

S3

Т

3

.0

2.

0

*

1

АК

С

О

Т

S3

Блок измерительный

-

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Блок питания (220/12 В 3 А)

-

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Пробозаборная трубка

-

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Пробозаборник

-

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Фильтр (каплеуловитель)

-

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Трубка 30 мм

-

1

2

1

2

2

2

2

2

2

-

2

2

2

2

Трубка 150 мм

-

1

2

1

2

2

2

2

2

2

2

2

2

2

2

Трубка 210 мм

-

-

1

-

1

1

1

1

1

1

-

1

1

1

1

Трубка 2000 мм

-

-

-

-

-

-

-

-

-

-

1

1

1

1

1

Кабель питания К1

-

1

1

1

1

1

1

1

1

1

-

1

1

1

1

Датчик тахометра К2

-

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Датчик температуры масла

-

-

-

-

-

-

1

1

-

1

1

-

1

-

1

Рассекатель

-

-

-

1

-

1

-

1

-

-

-

-

-

-

-

Трубка

-

-

-

1

-

1

-

1

-

-

-

-

-

-

-

Кронштейн

-

-

-

1

-

1

-

1

-

-

-

-

-

-

-

Оптический датчик

-

-

-

1

-

1

-

1

-

-

-

-

-

-

-

Контрольный светофильтр

-

-

-

1

-

1

-

1

-

-

-

-

-

-

-

Кабель заземления

-

-

-

-

-

-

-

-

1

1

-

1

1

1

1

Кабель связи с ПЭВМ

-

По заказу

Наименование

Обозначение

Количество для модификации, шт.

1 1

CN р р CD CD 1 1

я я

о о о о н н м м < <

S

1

ГО

О

CD

1

я

о

о

н

pq

<

о

N

CD

CD

1

я

О

о

н

pq

<

н

ч

1

го

CD

CD

Й

Я

О

о

н

РЭ

<

£

N

CD

<N

О

Й

Я

о

о

н

РЭ

<

1

ГО

О

CD

1

я

о

о

н

pq

<

Патрон фильтра грубой очистки

-

2

2

2

2

2

2

Объемный фильтр

-

4

4

4

4

4

4

Фильтр тонкой очистки (диск)

-

100

100

100

100

100

100

Фильтр тонкой очистки пробы GB-702

-

8

8

8

8

8

8

Фильтр очистки конденсата GB-202

-

-

2

2

2

2

-

Фильтрующий агент

-

2

2

2

2

2

2

Отвертка

-

1

1

1

1

1

1

Рулон бумажной ленты для принтера (для приборов со встроенным принтером)

-

-

-

1

1

1

-

Руководство по эксплуатации

В зависимости от модификации

1

1

1

1

1

1

Паспорт

В зависимости от модификации

1

1

1

1

1

1

Методика поверки

МП АПМ 02-18

1 экз.

Поверка

осуществляется по документу МП АПМ 02-18 «Газоанализаторы многокомпонентные «АВТОСКАН». Методика поверки», утверждённому ООО «Автопрогресс-M» 18 мая 2018 г. Основные средства поверки:

-    рабочие эталоны 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 (ГСО № 10531-2014, ГСО № 10703-2015, ГСО № 10705-2015, ГСО № 10706-2015) -стандартные образцы состава чистых газов и газовых смесей в баллонах под давлением;

-    рабочие эталоны 0-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 (ГСО № 10705-2015) - стандартные образцы состава чистых газов и газовых смесей в баллонах под давлением;

-    калибратор температуры PYROS 140 (рег. № 68490-17);

-    термометр сопротивления платиновый вибропрочный эталонный ПТСВ-6м-3 (рег. № 57690-14);

-    термометр цифровой эталонный ТЦЭ-005/М2, (рег. № 40719-15);

-    прибор для измерения и диагностирования параметров мотор-тестеров AP8600 (рег. № 21813-01);

-    комплект светофильтров M 90, (рег. № 42599-09);

-    преобразователь давления эталонный ПДЭ-020И-ДИВ-350-В (рег. № 58668-14). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта № 2664 от 14.12.2018 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 33997-2016 Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки

ТУ 26.51.53.110-047-20957254-2017 Газоанализаторы многокомпонентные АВТОСКАН. Технические условия

75253-19
Номер в ГРСИ РФ:
75253-19
Производитель / заявитель:
Общество с ограниченной ответственностью "Национальные Системы Контроля" (ООО "НСК"), Самарская обл., г. Жигулевск
Год регистрации:
2019
Cрок действия реестра:
03.06.2029
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
