| Номер в госреестре | 75254-19 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВСП-30000 |
| Изготовитель | ЗАО "ИКС А", г.Екатеринбург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВСП-30000 (далее - РВСП-30000) предназначен для измерения объема жидкости.
Резервуар РВСП-30000 представляет собой стальной металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей.
Резервуар РВСП-30000 оснащен предохранительным и дыхательным клапанами, световыми и замерными люками, люк-лазами, приемо-раздаточными патрубками, понтоном и приборами контроля и сигнализации. РВСП-30000 по принципу действия является закрытым, по расположению - наземным. Заполнение и выдача продукта осуществляются через приемнораздаточные устройства, расположенные в нижней части резервуара.
Резервуар вертикальный стальной цилиндрический РВСП-30000, заводской номер 070, расположен на территории комплекса по перегрузке сжиженных углеводородных газов МТП Усть-Луга.

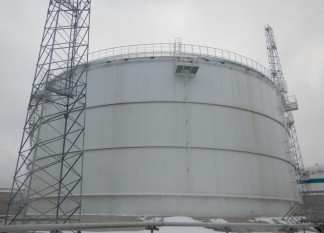

На рисунке 1 представлен общий вид РВСП-30000.
Пломбирование резервуара стального вертикального цилиндрического РВСП-30000 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 30000 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры резервуара, мм: диаметр высота стенки | 45600 17910 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВСП-30000 | 1 экз. |
| Паспорт вертикального стального цилиндрического резервуара | 1 экз. | |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07
- Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
- Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
- Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12
- Штангенциркуль ТТТЦ-Т, регистрационный номер 260-05;
- Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на место подписи поверителя в градуировочную таблицу.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-30000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
