| Номер в госреестре | 75256-19 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | VKM-R-82 |
| Изготовитель | "KOBOLD Messring GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры «VKM-R-82» предназначены для измерений объемного расхода жидкости.
Принцип действия ротаметров «VKM-R-82» основан на эффекте Холла. Измерение объемного расхода производится при изменении магнитного поля вследствие перемещения поплавка под воздействием потока жидкости, протекающего через ротаметр. Поток жидкости оказывает давление на поплавок с постоянными магнитами, который преодолевает усилие пружины и перемещается относительно корпуса ротаметра. Изменение магнитного поля регистрируется датчиками, размещенными в изолированной от измеряемой среды части и преобразуется блоком преобразования в значение объемного расхода жидкости.
Ротаметры «VKM-R-82» состоят из металлического корпуса, в проточной части которого размещены пружина и металлический цилиндрический поплавок с постоянными магнитами, и блока преобразования со встроенным индикатором.
Блок преобразования предназначен для обработки и отображения на индикаторе информации о текущем значении объемного расхода и для передачи измерительной информации посредством аналогового интерфейса (4-20 мА).

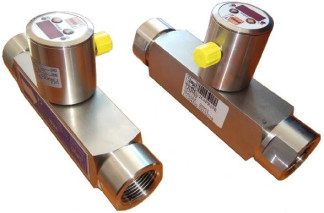

Общий вид ротаметров «VKM-R-82» представлен на рисунке 1.
Пломбировка от несанкционированного доступа ротаметров «VKM-R-82» не предусмотрена.
Программное обеспечение ротаметров «VKM-R-82» является встроенным. Программное обеспечение ротаметров «VKM-R-82» предназначено для обработки и отображения на индикаторе блока преобразования информации о текущем значении объемного расхода и для передачи измерительной информации посредством аналогового интерфейса (4-20 мА).
Метрологические характеристики ротаметров «VKM-R-82» нормированы с учетом влияния программного обеспечения.
Защита программного обеспечения ротаметров «VKM-R-82» от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется введением пароля доступа и конструкционными особенностями.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | С34К |
| Номер версии (идентификационный номер) ПО | SW08701 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Заводской номер | 01-НА | 02-НА | 06-НА |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 0,5 до 4,0 | от 0,5 до 4,0 | от 0,1 до 4,0 |
| Поддиапазоны измерений объемного расхода жидкости, м3/ч | от 0,5 до 1,0; от 1,0 до 4,0 | от 0,5 до 1,0; от 1,0 до 4,0 | от 0,1 до 0,5; от 0,5 до 4,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности, % | ± 5 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | Жидкие углеводороды, сырые и очищенные нефтепродукты, другие жидкости неагрессивные к компонентам ротаметра |
| Диапазон температуры измеряемой среды, °С | от + 5 до + 100 |
| Давление измеряемой среды, МПа, не более | 10 |
| Параметры электрического питания | |
| - напряжение постоянного тока, В | от 22 до 26 |
| Потребляемая мощность, Вт, не более | 5 |
| Параметры выходного сигнала, мА | |
| - аналоговый | от 4 до 20 |
| Г абаритные размеры, мм, не более | |
| - высота | 190 |
| - ширина | 100 |
| - длина | 40 |
| Масса, кг, не более | 1,7 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до + 50 |
| - относительная влажность окружающего воздуха при температуре плюс 35 °С, %, не более - атмосферное давление, кПа | 95 (без конденсации влаги) от 84 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 20000 |
| Степень защиты по ГОСТ 14254-2015 | IP 54 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ротаметр | VKM-R-82 | 3 шт. (заводские номера 01-НА; 02-НА; 06-НА) |
| Руководство по эксплуатации | VKM-R-82-НА.РЭ | 3 экз. |
| Методика поверки | МП 0872-1-2018 | 1 экз. |
осуществляется по документу МП 0872-1-2018 «Инструкция. ГСИ. Ротаметры «VKM-R-82». Методика поверки», утвержденному ФГУП «ВНИИР» 18 декабря 2018.
Основные средства поверки:
- рабочий эталон единиц объемного расхода, объема жидкости в потоке 3-го разряда в соответствии с частью 1 Приказа Росстандарта от 7 февраля 2018 г. № 256 с диапазоном измерений объемного расхода жидкости соответствующим диапазону измерений объемного расхода ротаметра «VKM-R-82».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ротаметра «VKM-R-82».
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к ротаметрам «VKM-R-82»
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
