| Номер в госреестре | 75258-19 |
| Наименование СИ | Счетчики жидкости |
| Обозначение типа СИ | ДЕБИТ-2 |
| Изготовитель | ООО Торгово-промышленная корпорация "Курзан МЕДИА", г.Набережные Челны |
| Год регистрации | 2019 |
| Срок свидетельства | 18.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости ДЕБИТ-2 предназначены для измерений объема жидкости в потоке.
Принцип действия счетчиков жидкости ДЕБИТ-2 (далее - счетчики) основан на измерении числа оборотов турбины, вращающейся со скоростью, пропорциональной расходу жидкости, протекающей в трубопроводе.
Счетчики жидкости ДЕБИТ-2 состоят из турбинного преобразователя расхода, корпуса и хомутов.
Турбинный преобразователь расхода состоит из турбины, четырехполюсного постоянного магнита, обтекателя, экрана и преобразователя электронного. Вращающаяся турбина с магнитом создает переменное магнитное поле, которое фиксируется преобразователем электронным.
Преобразователь электронный состоит из электронной платы управления, дисплея, датчика Холла, клавиш, платы клеммников, для подачи напряжения питания на счетчик и выдачи импульсного сигнала на внешнее устройство, и служит для преобразования переменного магнитного поля в значения объема жидкости в потоке. Съем показаний со счетчика осуществляется по индикатору дисплея и/или по подключенному к счетчику внешнему устройству и/или через радиомодуль. Преобразователь электронный размещен внутри взрывонепроницаемой оболочки. Клавиши предназначены для настройки параметров счетчика.
Хомуты служат для соединения турбинного преобразователя расхода и корпуса счетчика в единую конструкцию. Корпус и крышка турбинного преобразователя расхода обеспечивают ограничение доступа к преобразователю электронному.
Счетчики жидкости ДЕБИТ-2 выпускаются в нескольких модификациях, отличающихся классом точности, диапазоном расхода жидкости, номинальным диаметром DN 50 или DN 80, наличием или отсутствием радиомодуля.
Маркировка счетчиков производится следующим образом:
| -X | -хх | -х |
| 1 | 2 | 3 |
1 - класс точности: А или Б;
2 - номинальный диаметр DN: 50 или 80;
3 - наличие радиомодуля в составе счетчика -1; отсутствие радиомодуля в составе счетчика - 0.

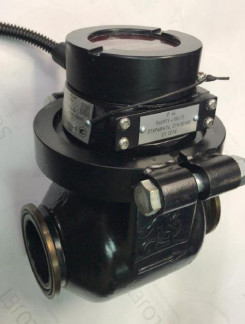

Общий вид счетчиков жидкости ДЕБИТ-2 приведен на рисунке 1.
Пломбирование счетчиков жидкости ДЕБИТ-2 осуществляется с помощью наклейки, которая клеится одновременно на корпус и крышку турбинного преобразователя расхода.
Место нанесения знака поверки на корпус и крышку турбинного преобразователя расхода приведено на рисунке 2.
т
счетчиков жидкости ДЕБИТ-2 встроенное.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение счетчиков жидкости ДЕБИТ-2 предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Идентификационные данные программного обеспечения счетчиков жидкости ДЕБИТ-2 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения в зависимости от исполнения счетчика
| Идентификационные данные (признаки) | Значения | |
| Без радиомодуля | С радиомодулем | |
| Идентификационное наименование ПО | KM.Counter.Std | KM.Counter.Wls |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 2.0 |
| Цифровой идентификатор ПО | - | - |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В счетчиках жидкости ДЕБИТ-2 предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки с помощью наклейки.
Таблица 2 - Метрологические характеристики
| Наименование | Значение | |||
| Класс точности | А | Б | ||
| Номинальный диаметр | DN 50 | DN 80 | DN 50 | DN 80 |
| Диапазон измерений объемного расхода, м3/ч | от 6 до 30 | от 15 до 75 | от 3 до 30 | от 3 до 75 |
| Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке, % | ± 1,0 | ± 1,5 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Измеряемая среда - жидкость с параметрами: - кинематическая вязкость, м2/с - содержание парафина, %, не более - содержание сернистых соединений, %, не более - количество механических примесей, мг/л, не более - размер частиц механических примесей, мм, не более - температура измеряемой среды, °С: - наибольшее давление измеряемой среды, МПа | от 0,295 10-6 до 12010-6 10 3 3000 5 от + 5 до + 951) 4; 6,32) |
| Цена деления показаний основной строки индикации, м3 | 0,1 |
| Цена деления показаний строки индикации ручного замера, м3 | 0,001 |
| Величина (цена) одного импульса импульсного выходного сигнала, м3 | 0,05 |
| 1 | 2 |
| Группа исполнения по ГОСТ Р 52931-2008: - по устойчивости к воздействию синусоидальной вибрации: - по устойчивости к воздействию температуры и влажности окружающего воздуха: | L3 С2 |
| Масса, кг, не более | 21 |
| Г абаритные размеры, мм, не более | 220х175х305 |
| Напряжение питания, В | от 20 до 28 |
| Потребляемая мощность, Вт, не более | 0,4 |
| Степень защиты по ГОСТ 14254-2015 | IP64 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от -45 до +70 95 от 84 до 107 |
| Средняя наработка на отказ, ч, не менее | 36000 |
| Средний срок службы, лет, не менее | 8 |
| 1) - Допускается температура измеряемой среды от -45 до +95 при условии проведения мероприятий, обеспечивающих указанные параметры измеряемой среды и исключающих замерзание жидкости 2) - конкретное значение указывается в паспорте счетчика | |
наносится на маркировочную табличку, закрепленную на корпусе турбинного преобразователя расхода, фотохимическим способом и в верхнюю часть слева титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность счетчиков жидкости ДЕБИТ-2 представлена в таблице 3.
Таблица 4
| Наименование | Количество |
| Счетчик жидкости ДЕБИТ-2 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП 0921-1-2019 | 1 экз. |
осуществляется по документу МП 0921-1-2019 «Инструкция. ГСИ. Счетчики жидкости ДЕБИТ-2. Методика поверки», утвержденному ФГУП «ВНИИР» 01.03.2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с частью 1 или 2 Государственной поверочной схемы (приказ Росстандарта от 07.02.2018 № 256).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, также на корпус и крышку турбинного преобразователя расхода в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
ТУ 26.51.63-015-57251704-2019 Счетчики жидкости ДЕБИТ-2. Технические условия
| Зарегистрировано поверок | 4756 |
| Поверителей | 19 |
| Актуальность данных | 22.11.2024 |
