Калибраторы универсальные Н4-101, 75260-19

Калибраторы универсальные Н4-101 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного токов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	75260-19
Наименование СИ	Калибраторы универсальные
Обозначение типа СИ	Н4-101
Изготовитель	ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Год регистрации	2019
Срок свидетельства	03.10.2022
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия калибраторов основан на преобразовании численного значения воспроизводимого сигнала, вводимого оператором с клавишного пульта, в аналоговый сигнал с помощью цифро-аналогового преобразователя (ЦАП) и формировании из этого сигнала выходного тока или напряжения в зависимости от рода работы. Фактическое значение воспроизводимого сигнала и его изменения в результате влияния внешних факторов фиксируется встроенным цифровым вольтметром. Получаемые данные используются для коррекции кода, загружаемого в ЦАП с целью минимизации отклонения выходной величины от заданного значения. Указанные операции выполняются под управлением микропроцессорного контроллера.

Конструктивно калибратор выполнен в типовом металлическом корпусе. Основные узлы прибора смонтированы на печатных платах. Для обеспечения теплового режима внутри прибора применена вытяжная вентиляция.

Управление калибратором осуществляется с клавишной панели, информация воспроизводимых сигналов отображается на жидкокристаллическом дисплее.

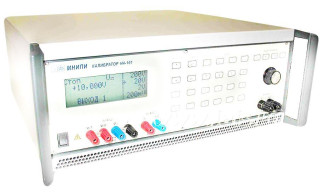

Общий вид калибраторов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Место нанесения знака поверки в виде клейма-наклейки

Рисунок 2 - Схема пломбировки калибраторов (вид сзади) от несанкционированного доступа

Программное обеспечение

Метрологически значимым в калибраторе является встроенное программное обеспечение (ПО) микроконтроллера. Программа микроконтроллера обеспечивает обслуживание устройств ввода/вывода, управление режимами работы калибратора и контроль за величиной выходного сигнала. Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное данные (признаки)	Значение	Значение	Значение
Идентификационное наименование ПО	n4 101.hex	Rele imp 2.0.hex	FPGA con 2.0.hex
Номер версии (идентификационный номер) ПО	2.0	2.0	2.0
Цифровой идентификатор ПО	737C8A2A	2A92C3DD	06D6442C

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизведения напряжения постоянного тока, В	от 50 10-6 до 1000
Верхние пределы поддиапазонов воспроизведения напряжения постоянного тока, В	200 10-3; 2; 20; 200; 1000
Поддиапазон воспроизведения в значениях устанавливаемой шкалы при верхнем пределе под-диапазонов воспроизведения напряжения постоянного тока, иК, В: - 200 10-3; - 2; - 20; - 200; - 1000	± (0,05 - 200,0) 10-3 ± (0,001 - 2,0) ± (0,01 - 20,0) ± (1,0 - 200,0) ± (10,0 - 1000,0)

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности ± (% от U + % от иК), где U - воспроизводимое значение напряжения, В: - 200 10-3; - 2; - 20; - 200; - 1000	0,03 + 0,005 0,02 + 0,003 0,02 + 0,003 0,03 + 0,003 0,05 + 0,006
Диапазон воспроизведения напряжения переменного тока синусоидальной формы, В	от 10-3 до 750
Верхние пределы поддиапазонов воспроизведения напряжения переменного тока синусоидальной формы, В	200 10-3; 2; 20; 200; 750
Частота, Гц	от 40 до 2500
Поддиапазон воспроизведения в значениях устанавливаемой шкалы при верхнем пределе под-диапазонов воспроизведения напряжения переменного тока, иК, В: - 200 10-3; - 2; - 20; - 200; - 750	± (1,0 - 200,0) 10-3 ± (0,1 - 2,0) ± (1,0 - 20,0) ± (10,0 - 200,0) ± (100,0 - 750,0)
Пределы допускаемой абсолютной погрешности ± (% от U + % от иК), где U - воспроизводимое значение напряжения, В: - 200 10-3; - 2; - 20; - 200; - 750	0,20 + 0,05 0,15 + 0,02 0,15 + 0,02 0,20 + 0,03 0,20 + 0,08
Диапазон воспроизведения силы постоянного тока, А	от 0,05 • 10-6 до 50
Верхние пределы поддиапазонов воспроизведения силы постоянного тока, А	200-10-6; 2-10-3; 20- 10-3; 200 103; 2; 50
Поддиапазон воспроизведения в значениях устанавливаемой шкалы (верхний предел поддиапазонов воспроизведения силы постоянного тока, 1к), А: -200-10-6; -2 10-3; -20 10-3; -200 10-3; -2; -50	± (0,05 - 200,0) 10-6 ± (0,001 - 2,0) 10'3 ± (0,01 - 20,0) 10'3 ± (0,1 - 200,0) 10-3 ± (0,001- 2,0) ± (1,0 - 50,0)
Пределы допускаемой абсолютной погрешности ± (% от I ± % от 1К), где I - воспроизводимое значение тока, А: -6 -200-10-6; -2 10-3; -20 10-3; -200 10-3; -2; -50	0,15 + 0,05 0,15 + 0,03 0,15 + 0,03 0,20 + 0,03 0,20 + 0,03
Диапазон воспроизведения силы переменного тока, А	от 0,0110-6 до 50

Наименование характеристики	Значение
Верхние пределы поддиапазонов воспроизведения силы переменного тока, А	210-3; 20 10-3; 200 10-3; 2; 50
Частота, Гц	от 40 до 2500
Поддиапазон воспроизведения в значениях устанавливаемой шкалы (верхний предел поддиапазонов воспроизведения силы переменного тока, 1к), А: -2 10-3; -20 10-3; -200 10-3; -2; -50	± (0,01 - 2,0) 10-3 ± (1,00 - 20,00) 10'3 ± (10,0 - 200,0) 10-3 ± (0,1 - 2,0) ± (1,0 - 50,0)
Пределы допускаемой абсолютной погрешности ± (% от I ± % от 1К), где I - воспроизводимое значение тока, А: -3 -2 10-3; -20 10-3; -200 10-3; -2; -50	0,15 + 0,05 0,15 + 0,03 0,15 + 0,03 0,20 + 0,03 0,20 + 0,03
Примечание - Погрешность на диапазоне 50 А гарантируется в частотном диапазоне от 45 до 1000 Гц. В диапазонах 40 - 45 Гц; 1000 - 2500 Гц калибратор применяется в качестве источника тока.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания - от сети переменного тока (при частоте 50±0,5 Гц), В	230±23
Потребляемая мощность, В А, не более	550
Габаритные размеры, мм, не более - длина	540,5
- ширина	465
- высота	184,5
Масса, кг, не более	20
Условия эксплуатации: - температура окружающего воздуха, °С	от +5 до +40
- относительная влажность воздуха при 25 °С, %, не более	80
- атмосферное давление, кПа (мм рт.ст.)	от 84,0 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится на переднюю панель калибратора методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Калибратор универсальный Н4-101 с принадлежностями и ЗИП	УШЯИ.411648.003	1 шт.
Руководство по эксплуатации	УШЯИ.411648.003 РЭ	1 экз.
Методика поверки МРБ МП.1921-2009	УШЯИ.411648.003 МП	1 экз.
Упаковка	УШЯИ.305642.207	1 шт.

Поверка

осуществляется по документу УШЯИ.411648.003 МП (МРБ МП.1921-2009) «Калибратор универсальный Н4-101. Методика поверки», утвержденному РУП «БелГИМ» 04.01.2009. Основные средства поверки:

- вольтметр универсальный В7-72 (Рег. № 26425-09);

- вольтметр переменного тока В3-60 (Рег. № 9671-84);

- магазин сопротивлений Р33-М1 (Рег. № 48930-12);

- калибратор универсальный Н4-7 (Рег. № 22125-01);

- измеритель нелинейных искажений СК6-13 (Рег. № 10227-85);

- катушка электрического сопротивления Р331 (Рег. № 1162-58);

- катушка электрического сопротивления Р321 (Рег. № 1162-58);

- катушка электрического сопротивления Р310 (Рег. № 1162-58);

- амперметр переменного тока ЦА8500 (Рег. № 37459-08);

- частотомер электронно-счетный (Рег. № 9084-90).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых калибраторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и в виде клейма-наклейки на лицевую панель калибратора.
