Частотомеры электронно-счетные Ч3-96, 75261-19

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

Relf

Номер версии (идентификационный номер ПО)

1.1 и выше

Цифровой идентификатор ПО

524DCE00

Наименование характеристики

Значение

Диапазон измерения частот синусоидальных или импульсных сигналов любой полярности на входах А и С, Гц

от 0,01 до 200 106

Уровень входного сигнала (при входном сопротивлении 1 МОм), В:

-    для сигнала синусоидальной формы в диапазоне частот, Гц

-    от 0,01 до 100 106 включ.

-    св. 100 106 до 170 106 включ.

-    св. 170 106 до 200 106 включ.

-    для сигнала импульсной формы (при длительности импульса входного сигнала не менее 5 нс)

от 0,02 до 10 от 0,03 до 10 от 0,05 до 10

от 0,05 до 10

Уровень входного сигнала (при входном сопротивлении 50 Ом), В:

-    для сигнала синусоидальной формы в диапазоне частот, Гц 6

-    от 0,01 до 100 106 включ.

-    св. 100 106 до 170 106 включ.

-    св. 170 106 до 200-106 включ.

-    для сигнала импульсной формы (при длительности импульса входного сигнала не менее 5 нс)

от 0,02 до 2 от 0,03 до 2 0,05 до 2

от 0,05 до 2

Диапазон измерений частот синусоидальных сигналов на входе В, Гц

от 100 106 до 3,2109

Уровень входного сигнала (при относительном уровне помех и гармонических составляющих входного сигнала на более минус 25 дБ), в диапазоне частот от 100 до 1200 МГц, В:

от 0,03 до 1

Уровень входного сигнала (при относительном уровне помех и гармонических составляющих входного сигнала на более минус 25 дБ), в диапазоне частот от 1200 до 3200 МГц, мВт:

от 0,03 до 20

Относительная погрешность измерения частоты синусоидальных или импульсных сигналов Sf, не более

а, = +(1 а„1 + -V), *

Относительная погрешность по частоте встроенного опорного генератора S0 по истечении времени установления рабочего режима, равного 1 ч, не более:

-    за 30 суток

-    за 12 месяцев

+2-10-8

+5-10-8

Номинальное значение частоты встроенного опорного генератора, МГц

5

Наименование характеристики

Значение

Относительная погрешность установки частоты встроенного опорного генератора частотомеров (относительно номинального значения частоты)

+5-10-9

Время счета частотомеров тсч при измерении частоты по входам А, С, В, мс

1, 10, 100, 103, 104, 105

Диапазон измерений периода на входах А, С, с

-    синусоидальных сигналов

-    импульсных сигналов (при длительности импульсов не менее 5 нс)

от 5 10-9 до 106 от 10 10-9 до 106

Уровень входного сигнала (при входном сопротивлении 1 МОм), В:

-    для сигнала синусоидальной формы с периодом более 10 нс

-    для сигнала синусоидальной формы с периодом от 5 до 10 нс

-    для сигнала импульсной формы

от 0,02 до 10

от 0,05 до 10 от 0,05 до 10

Уровень входного сигнала (при входном сопротивлении 50 Ом), В:

-    для сигнала синусоидальной формы с периодом более 10 нс

-    для сигнала синусоидальной формы с периодом от 5 до 10 нс

-    для сигнала импульсной формы

от 0,02 до 2

от 0,05 до 2 от 0,05 до 2

Число усредняемых периодов входного сигнала

1; 10; 100; 1000; 10000, 100000

Период меток времени, с

10-8;10-/; 10-6; 10-5; 10-4; 10-3

Относительная погрешность измерения периода синусоидального или импульсного сигнала с длительностью фронта импульсов более половины периода меток времени частотомера 5Т, не более

= ±(50| + |5зап| + ПТ ), **

Относительная погрешность измерения периода 5Т при импульсной форме входного сигнала с длительностью фронта импульсов не более половины периода меток времени частотомера, не более

Sr = ±(S0 + -Т ),

nTx

Диапазон измерения длительности импульсов любой полярности на входах А, С при частоте следования импульсов не более 10 МГц и напряжении входного сигнала, с:

-    от 0,05 до 2 В (при входном сопротивлении 50 Ом)

-    от 0,05 до 10 В (при входном сопротивлении 1 МОм)

от 20 10-9 до 106

Абсолютная погрешность измерения длительности импульсов Д^х,с:

-    при суммарной длительности фронта и среза измеряемых импульсов более половины периода меток времени частотомера

-    при суммарной длительности фронта и среза измеряемых импульсов не более половины периода меток времени частотомера

D, = + Х ф 2Х с + Т0 ),***

Dtx = o\fx + To )

Диапазон измерения длительности импульсов, поступающих на входы А, С в режиме "пД1;/1 нс", нс

от 10 до 100

Абсолютная погрешность измерения длительности импульсов не более, нс

±3

Наименование характеристики

Значение

Диапазон измерения интервала времени на входах А,С между фронтами импульсов «Старт» и «Стоп» любой полярности при длительности импульсов не менее 10 нс, с

от 10010-9 до 106

Диапазон измерения отношений частот двух электрических сигналов:

-    частоты сигнала поступающего на вход А к частоте сигнала поступающего на вход С (A/С) и частоты сигнала поступающего на вход С к частоте сигнала поступающего на вход А (C/A)

-    частоты сигнала поступающего на вход B к частоте сигнала поступающего на вход C (В/С) или на вход А (В/А)

от 0,00001 до 999999999 от 0,5 до 999999999

Относительная погрешность измерения отношения частот не более

-    отношение А/С и С/А

-    отношение В/С

8f1/f2 _ ±(d зап2 + г )’

f1 ■ П2

****

dffi/tC = ±(8 запС + ).

fB ■ пс

Диапазон счета импульсов любой полярности, поступающих на входы А, С при частоте следования не более 200 МГц и поступающих на вход В при частоте следования от 100 до 3200 МГц за время действия сигнала «GATE»

от 1 до 999999999

Измерение (вычисление) параметров сигналов:

-    период сигнала по результату измерения частоты;

-    частоту сигнала по результату измерения периода сигнала;

-    отношение частот двух сигналов (A/В, C/В) по результатам измерения частот по каналам A и В, C и В;

-    коэффициент заполнения по результатам измерения длительности и периода импульсных сигналов;

-    разность фаз импульсных сигналов по каналам А, С

от 10-6 до 2 от 10-5 до 0,9999999

от минус 180° до плюс 180°

где

* 8о - относительная погрешность по частоте опорного генератора (встроенного или внешнего); fx - измеряемая частота, Гц; тсч - время счета частотомера, с; К - коэффициент: К = 1 для каналов А, С; К = 16 для канала В;

** 5зап - относительная погрешность запуска; п - число усредняемых периодов входного сигнала; To - период меток времени частотомера, с; Tx - период входного сигнала, с; ***Тф, тс - длительности фронта и среза измеряемого импульса, с; tx - длительность измеряемого импульса на уровне 0,5 от амплитудного значения, с;

**** 8зап2 - относительная погрешность запуска по входу, на который поступает сигнал с частотой f2; f1, f2 - сравниваемые частоты по входам А, С, Гц; n2 - число усредняемых периодов сигнала с частотой f2;

***** £запС - относительная погрешность запуска по входу С;f ,f - сравниваемые частоты по входам В, С соответственно, Гц; пС - число усредняемых периодов входного сигнала по входу С; 16- коэффициент деления частоты по входу В.

Наименование характеристики

Значение

Напряжение питания от сети переменного тока, В - при частоте (50 ± 1) Гц

230±23

Степень защиты оболочки по ГОСТ 14254-2015

IP20

Потребляемая мощность, В А, не более

40

Габаритные размеры, мм, не более - длина

355

- ширина

284

- высота

105

Масса, кг, не более

4

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -10 до +50

- относительная влажность при 25 °С, %, не более

9

- атмосферное давление, кПа (мм рт.ст.)

от 60,0 до 106,7 (от 450 до 800)

Наименование

Обозначение

Количество

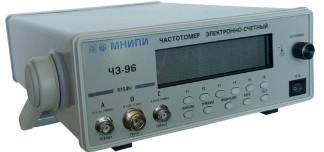

Частотомер электронно-счетный Ч3-96

УШЯИ.411186.006

1 шт.

Комплект запасных частей и принадлежностей

УШЯИ.305654.129

1 комплект

Руководство по эксплуатации

УШЯИ.411186.006 РЭ

1 экз.

Методика поверки МРБ МП.2686-2017

УШЯИ.411186.006 МП

1 экз.
