Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280, 75266-19

Назначение

Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280 (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливных судов.

Описание

Принцип действия резервуаров (танков) стальных горизонтальных РГС-100, РГС-260, РГС-280 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары РГС-100 №№ АНБ-01-1 - АНБ-01-8, АНБ-02-1 - АНБ-02-8, расположены на судах АНБ-01, АНБ-02. Резервуары РГС-260 №№ АНБ-03-1 - АНБ-03-8, АНБ-04-1 - АНБ-04-8, АНБ-05-1 - АНБ-05-8 расположены на судах АНБ-03, АНБ-04, АНБ-05 в грузовых отсеках 1 - 8 в носовой части судов, резервуары РГС-280 №№ АНБ-03-9, АНБ-03-10, АНБ-04-9, АНБ-04-10, АНБ-05-9, АНБ-05-10 - в грузовых отсеках 9, 10, расположенных в кормовой части судов АНБ-03, АНБ-04, АНБ-05.

Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280 представляют собой стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными стенками, которые представляют собой обшивку из листовой стали, подкрепленную силовым набором.

Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, транспортированию и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами; замерными люками, расположенными по центру танков; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров -в корпусе наливного судна.

Резервуары (танки) стальные горизонтальные РГС-100 №№ АНБ-01-1 - АНБ-01-8, АНБ-

02-1 - АНБ-02-8 в составе наливных судов АНБ-01, АНБ-02; РГС-260 №№ АНБ-03-1 - АНБ-03-8, АНБ-04-1 - АНБ-04-8, АНБ-05-1 - АНБ-05-8, РГС-280 №№ АНБ-03-9, АНБ-03-10, АНБ-04-9, АНБ-04-10, АНБ-05-9, АНБ-05-10 в составе наливных судов АНБ-03, АНБ-04, АНБ-05 расположены на причале Общества с ограниченной ответственностью «Амурская нефтебаза» (ООО «АНБ»).

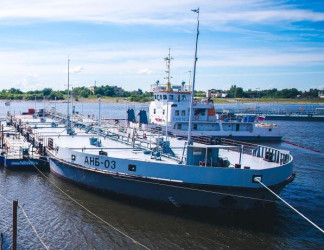

Общий вид судов АНБ представлен на рисунке 1. Схема расположения резервуаров РГС-100, РГС-260 и РГС-280 представлена на рисунках 2 и 3.

Пломбирование резервуаров (танков) стальных горизонтальных РГС-100, РГС-260, РГС-280 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 -Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 0005-2018 «Инструкция. ГСИ. Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280. Методика поверки», утвержденному АО «Метролог»

12 декабря 2018 г.

Основные средства поверки:

Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;

Машина координатно-измерительная мобильная FARO Laser Scanner Focus 3D120, с диапазоном значений от 0,6 до 120 м, в соответствии с частью 3 Приказа Росстандарта от 07.02.2018 г. № 256.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам (танкам) стальным горизонтальным РГС-100, РГС-260

Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
