| Номер в госреестре | 75268-19 |
| Наименование СИ | Датчики давления малогабаритные |
| Обозначение типа СИ | ЭМИС-БАР М |
| Изготовитель | Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»), г. Челябинск |
| Год регистрации | 2019 |
| Срок свидетельства | 18.06.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления малогабаритные ЭМИС-БАР М (далее - датчики) предназначены для непрерывных измерений избыточного давления, избыточного
давления - разрежения, абсолютного давления, давления разрежения, разности давлений и преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы или напряжения постоянного тока и/или цифровой (HART, RS-485/Modbus RTU), а также с возможностью отображения измеренного значения.
В датчиках реализован тензорезистивный метод измерения давления, основанный на измерении разности напряжений на сопротивлениях мостовой схемы интегрального чувствительного толстопленочного элемента из монокристаллического кремния, при механическом воздействии на него. Чувствительный элемент закреплен на подложке из кремния, которая, в свою очередь, закреплена на измерительной мембране. При изменении давления рабочей среды меняется геометрия сопротивлений моста Уинстона и разность потенциалов на его выходах. После двойного преобразования аналогоцифрового-цифроаналогового, усиления, фильтрации, модуляции, токовый сигнал на выходе датчика пропорционален изменению давления рабочей среды. Для передачи измерительной информации в датчиках используется выходной аналоговый сигнал (силы или напряжения постоянного тока) или цифровой выходной сигнал (RTU/Modbus). Зависимость аналогового выходного сигнала от входной измеряемой величины - линейно возрастающая. Для отображения измерительной информации датчики могут иметь встроенный дисплей или оснащаться внешним индикатором DI-200 или DI-202.
Датчики конструктивно состоят из приемника давления и электронного блока.
Датчики давления выпускаются в следующих моделях: 1110, 1120, 1120a, 2012, 2012а, 2012pv, 2012v, 2013, 2013b, 2013k, 2013kn, 2013m, 2013pv, 2015, 2015e, 2015m, 2015pv, 2015un, 2030, 2085, 2085k1, 2085r, 2085rd, 2410, 2410a, 2412, 2422, 3020, 3020a, 3230, 3240, 3410, 3410g, 3410p, 3410r, 3420, 3420a, 3420g, 3420m, 3420s, 3420p, 3420r, 3421, 3720, 3720a, 3721, 3740, 3742, 3820, 3821, 3822, 3824, которые отличаются друг от друга конструкцией, видом измеряемого давления, диапазонами измерений, точностными характеристиками и видом выходного сигнала.

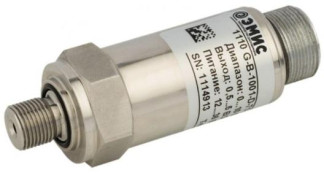

Фотографии общего вида датчиков и индикаторов приведены на рисунках 1 - 31.
(Щ|
Рисунок 25 - Модели 3720, 3720a, 3721
Рисунок 28 - Модели 3822, 3824
rasa
@ЭНИС
Рисунок 31 - Датчики во взрывозащищенном исполнении Пломбирование датчиков не предусмотрено.
Датчики имеют резидентное программное обеспечение (РПО), конструкция датчиков исключает возможность несанкционированного влияния на РПО и измерительную информацию.
Нормирование метрологических характеристик датчиков проведено с учётом влияния
РПО.
Уровень защиты РПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные РПО приведены в таблице 1.
Таблица 1 - Идентификационные данные РПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | БМ18_БЛЯ-М |
| Номер версии (идентификационный номер) ПО | не ниже DD2.0 |
| Цифровой идентификатор | - |
Таблица 2 - Метрологические характеристики датчиков
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Диапазоны измерений1: - избыточного давления - избыточного давления - разрежения - давления разрежения - абсолютного давления - разности давления | от 0 до 160 МПа от -100 до 2400 кПа от -100 до 0 кПа от 0 до 60 МПа от 0 до ±16 МПа |
| Пределы допускаемой основной приведенной погрешности к диапазону измерений, % - модели 1110, 3420p, 3420r - модель 1120 - модели 1120a, 2015un, 2412, 2422, 3410, 3410g, 3410p, 3410r, 3720a - модели 2012, 2012а, 2012pv, 2012v3 при 1<r<4 [при 4<r<10] - модели 2013, 2013b, 2013k, 2013kn - модели 2013m, 2015m - модели 2013pv, 2015pv - модель 2015 - модель 2015e - модель 2030 - модели 2085, 2085k1, 2085r - модель 2085rd | ±0,5 для ВПИ2<40 кПа ±0,25 для ВПИ2>40 кПа ±0,5 для ВПИ2<40 кПа ±0,4 для ВПИ2>40 кПа ±0,5 ±0,1 [±(0,1+0,02r)]; ±0,15 [±(0,2+0,03r)]; ±0,2 [±(0,2+0,03r)]; ±0,25 [±(0,3+0,04 r)]; ±0,5 [±(0,5+0,08r)]4 ±0,5 для ВПИ2<10 кПа ±0,25; ±0,54 для 10 кПа<ВПИ2<40 кПа ±0,15; ±0,2; ±0,25; ±0,54 для ВПИ2>40 кПа ±0,5; ±1,04 ±0,25; ±0,54 ±0,25; ±0,54 для ВПИ2<6 кПа ±0,15; ±0,25; ±0,54 для ВПИ2>6 кПа ±0,15; ±0,25; ±0,54 для ВПИ2<10 кПа ±0,05; ±0,14 для ВПИ2>10 кПа ±0,7 4 ±0,25; ±0,5; ±1,04 ±0,1; ±0,15; ±0,2; ±0,25; ±0,54 |
| 1 | 2 |
| - модели 2410, 2410a - модели 3020, 3020a -модель 3230 - модели 3240, 3420, 3420a, 3420m, 3420s, 3720, 3820, 3822 - модель 3420g - модели 3421, 3721, 3821, 3824 - модели 3740, 3742 | ±1,0 ±0,25; ±0,54 ±1,0 для ВПИ2<4 кПа ±0,5 для 4 кПа<ВПИ2<40 кПа ±0,25 для ВПИ2>40 кПа ±0,5 для ВПИ2<40 кПа ±0,2; ±0,254 для ВПИ2>40 кПа ±0,5 для ВПИ2<40 кПа ±0,1; ±0,254 для ВПИ2>40 кПа ±0,2 для ВПИ2<10 кПа ±0,1 для ВПИ2>10 кПа ±0,5 для ВПИ2<10 кПа ±0,25 для ВПИ2>10 кПа |
| Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения температуры окружающей среды в диапазоне рабочих температур, % на каждые 10 °С - модели 1110, 1120a, 2013m, 2013pv, 2015m, 2015pv, 2015un, 2030, 2085, 2085k1, 2085r, 2085rd, 2410, 2410a, 2412, 2422, 3020, 3020a, 3420a - модели 1120, 3420, 3420m, 3420s, 3420p, 3720, 3720a, 3820, 3822 - модели 2012, 2012а, 2012pv, 2012v3 - модели 2013, 2015, 2015e - модели 2013b, 2013k, 2013kn - модель 3230 - модели 3240, 3740, 3742 - модели 3410, 3410g, 3410p, 3410r, 3420g, 3420r - модели 3421, 3721, 3821 - модель 3824 | ±0,1 ±0,1 для ВПИ2<40 кПа ±0,05 для ВПИ2>40 кПа ±(0,05 + 0,04 г) ±0,01 ±0,03 2 ±0,15 для ВПИ2<4 кПа ±0,1 для 4 кПа<ВПИ2<40 кПа ±0,05 для ВПИ2>40 кПа ±0,1 для ВПИ2<10 кПа ±0,05 для ВПИ2>10 кПа ±0,2 2 ±0,04 для ВПИ2<10 кПа ±0,02 для ВПИ2>10 кПа ±0,02 |
| Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений при применении индикаторов DI-200, DI-202 для всех моделей, % | ±0,1 |
| 1,2 Диапазон измерений, указан от нижнего предела измерений до верхнего предела измерений (ВПИ), конкретный диапазон измерений в соответстии с таблицей 3. 3 Модели 2012, 2012а, 2012pv, 2012v являются многопредельными с коэффициентом перенастройки «г» от 1 до 10, пределы допускаемой основной и дополнительной приведенной погрешности зависят от коэффициента перенастройки, где «г» отношение полного диапазона измерений к диапазону измерений после перенастройки выходного сигнала. 4 Указан ряд предельных значений допускаемой основной приведенной погрешности к диапазону измерений в соответствии с технической документацией изготовителя, конкретное значение указывается в паспорте. Вариация не превышает значения допускаемой приведенной погрешности. | |
| Модель | Диапазон измерений1 (Давление перегрузки), кПа |
| 1 | 2 |
| Избыточное давление | |
| 1110, 1120, 1120a, 3420, 3420a, 3420g, 3420p, 3420r, 3421 | от 0 до 4 (30); от 0 до 6 (30); от 0 до 10 (100); от 0 до 16 (100); от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000); от 0 до 6000 (10000); от 0 до 10000 (15000); от 0 до 16000 (30000); от 0 до 25000 (53000); от 0 до 40000 (105000); от 0 до 60000 (105000) |
| 2012 | от 0 до 10 (100); от 0 до 40 (100); от 0 до 100 (300); от 0 до 600 (1500); от 0 до 2500 (6000); от 0 до 6000 (10000); от 0 до 16000 (20000) |
| 2013, 2013b, 2013k, 2013kn | от 0 до 4 (6); от 0 до 6 (10); от 0 до 10 (16); от 0 до 16 (25); от 0 до 25 (40); от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (160); от 0 до 160 (250); от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1600); от 0 до 1600 (2500); от 0 до 2500 (4000); от 0 до 4000 (6000); от 0 до 6000 (10000); от 0 до 10000 (15000); от 0 до 16000 (25000); от 0 до 25000 (40000); от 0 до 40000 (50000); от 0 до 60000 (75000) |
| 2013m, 2015m | от 0 до 600 (1000); от 0 до 1000 (1600); от 0 до 1600 (2500); от 0 до 2500 (4000) |
| 2015, 2015e | от 0 до 1 (1,5); от 0 до 4 (6); от 0 до 6 (10); от 0 до 10 (16); от 0 до 16 (25); от 0 до 25 (40); от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (160); от 0 до 160 (250); от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1600); от 0 до 1600 (2500); от 0 до 2500 (4000); от 0 до 4000 (6000); от 0 до 6000 (10000); от 0 до 10000 (15000); от 0 до 16000 (25000); от 0 до 25000 (40000); от 0 до 40000 (50000); от 0 до 60000 (75000); от 0 до 100000 (125000); от 0 до 160000 (200000) |
| 2015un | от 0 до 10 (16); от 0 до 16 (25); от 0 до 25 (40); от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (150); от 0 до 160 (250); от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1500); от 0 до 1600 (2500) |
| 2085 | от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (150); от 0 до 160 (250); от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1500); от 0 до 1600 (2500); от 0 до 2500 (4000); от 0 до 4000 (6000); от 0 до 6000 (10000); от 0 до 10000 (16000); от 0 до 16000 (18000); от 0 до 25000 (29000); от 0 до 40000 (46000); от 0 до 60000 (100000) |
| 2085k1 | от 0 до 100 (150); от 0 до 160 (250); от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1500); от 0 до 1600 (2500); от 0 до 2500 (4000); от 0 до 4000 (6000); от 0 до 6000 (10000); от 0 до 10000 (15000); от 0 до 16000 (20000); от 0 до 25000 (32000); от 0 до 40000 (50000) |
| 2085r, 2085rd | от 0 до 6 (10); от 0 до 10 (16); от 0 до 60 (100); от 0 до 100 (160) |
| 2410 | от 0 до 100 (400); от 0 до 160 (1000); от 0 до 250 (1000); от 0 до 400 (2000); от 0 до 600 (2000); от 0 до 1000 (4000); от 0 до 1600 (4000); от 0 до 2500 (10000); от 0 до 4000 (20000); от 0 до 6000 (20000); от 0 до 10000 (40000); от 0 до 16000 (80000) |
| 2410a | от 0 до 100 (400); от 0 до 160 (1000); от 0 до 250 (1000); от 0 до 400 (2000); от 0 до 600 (2000); от 0 до 1000 (4000); от 0 до 1600 (4000); от 0 до 2500 (10000); от 0 до 4000 (20000) |
| 1 | 2 |
| 2412 | от 0 до 160 (400); от 0 до 250 (400); от 0 до 400 (1000); от 0 до 600 (1000); от 0 до 1000 (2000); от 0 до 1600 (4000); от 0 до 2500 (4000); от 0 до 4000 (10000); от 0 до 6000 (10000); от 0 до 10000 (20000); от 0 до 16000 (40000); от 0 до 25000 (80000); от 0 до 40000 (80000) |
| 2422 | от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000); от 0 до 6000 (15000); от 0 до 10000 (30000); от 0 до 16000 (30000); от 0 до 25000 (60000); от 0 до 40000 (40000); от 0 до 60000 (60000); |
| 3230 | от 0 до 2,5 (6); от 0 до 4 (15); от 0 до 6 (15); от 0 до 10 (30); от 0 до 16 (100); от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300) |
| 3240 | от 0 до 4 (400); от 0 до 6 (400); от 0 до 10 (400); от 0 до 16 (600); от 0 до 25 (600); от 0 до 40 (600); от 0 до 60 (600); от 0 до 100 (1000); от 0 до 160 (1800); от 0 до 250 (2500); от 0 до 400 (2500); от 0 до 600 (4000); от 0 до 1000 (4000) |
| 3420s | от 0 до 10 (100); от 0 до 16 (100); от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000) |
| 3410, 3410g, 3410p, 3410r | от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000); от 0 до 6000 (10000); от 0 до 10000 (20000); от 0 до 16000 (40000); от 0 до 25000 (60000); от 0 до 40000 (60000); от 0 до 60000 (80000) |
| 3420m | от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000); от 0 до 6000 (10000); от 0 до 10000 (20000); от 0 до 16000 (40000); от 0 до 25000 (60000); от 0 до 40000 (60000); от 0 до 60000 (80000) |
| 3720, 3721, 3820, 3821 | от 0 до 4 (30); от 0 до 6 (30); от 0 до 10 (100); от 0 до 16 (100); от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 6000); от 0 до 2500 (6000) |
| 3720a | от 0 до 16 (100); от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000) |
| 3740, 3742, 3822, 3824 | от 0 до 4 (30); от 0 до 6 (30); от 0 до 10 (100); от 0 до 16 (100); от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000) |
| Абсолютное давление | |
| 1110, 1120, 1120a, 3420, 3420a, 3420g, 3420p, 3420r, 3421 | от 0 до 10 (100); от 0 до 16 (100); от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000); от 0 до 6000 (10000); от 0 до 10000 (15000); от 0 до 16000 (30000); от 0 до 25000 (53000); от 0 до 40000 (105000); от 0 до 60000 (105000) |
| 1 | 2 |
| 2012а | от 0 до 100 (300); от 0 до 600 (1500); от 0 до 2500 (6000); от 0 до 6000 (10000); от 0 до 16000 (40000) |
| 2013, 2013b, 2013k, 2013kn | от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (160); от 0 до 160 (250); от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1600); от 0 до 1600 (2500); от 0 до 2500 (4000); от 0 до 4000 (6000); от 0 до 6000 (10000); от 0 до 10000 (15000) |
| 2015, 2015e | от 0 до 4 (6); от 0 до 6 (10); от 0 до 10 (16); от 0 до 16 (25); от 0 до 25 (40); от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (160); от 0 до 160 (250); от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1600); от 0 до 1600 (2500); от 0 до 2500 (4000); от 0 до 4000 (6000); от 0 до 6000 (10000); от 0 до 10000 (15000) |
| 3240 | от 0 до 25 (600); от 0 до 40 (600); от 0 до 60 (600); от 0 до 100 (1000); от 0 до 160 (1800); от 0 до 250 (2500); от 0 до 400 (2500); от 0 до 600 (4000); от 0 до 1000 (4000) |
| 3410, 3410g, 3410p, 3410r, 3420m | от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000); от 0 до 6000 (10000); от 0 до 10000 (20000); от 0 до 16000 (40000); от 0 до 25000 (60000); от 0 до 40000 (60000); от 0 до 60000 (80000) |
| 3420s | от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000) |
| Давление разрежения | |
| 1110, 1120, 1120a, 2422, 3230, 3410, 3410g, 3410p, 3410r, 3420, 3420a, 3420g, 3420m, 3420p, 3420r, 3420s, 3421 | от -100 до 0 (-100) |
| 2012v | от -10 до 0 (-100); от -40 до 0 (-100); от -100 до 0 (-100) |
| Разности давлений | |
| 2015, 2015e | от 0 до ±1 (1,5); от 0 до ±4 (6); от 0 до ±6 (10); от 0 до ±10 (16); от 0 до ±16 (25); от 0 до ±25 (40); от 0 до ±40 (60); от 0 до ±60 (100); от 0 до ±100 (160); от 0 до ±160 (250); |
| 2030 | от 0 до ±1 (10); от 0 до ±2 (10); от 0 до ±5 (10); от 0 до ±10 (30); от 0 до ±20 (30); от 0 до ±30 (80); от 0 до ±50 (80) |
| 2085 | от 0 до ±40 (60); от 0 до ±60 (100); от 0 до ±100 (150); от 0 до ±160 (250); от 0 до ±250 (400); от 0 до ±400 (600); от 0 до ±600 (1000); от 0 до ±1000 (1500); от 0 до ±1600 (2500); от 0 до ±2500 (4000); от 0 до ±4000 (6000); от 0 до ±6000 (10000); от 0 до ±10000 (16000); от 0 до ±16000 (18000) |
| 3020, 3020a | от 0 до ±10 (70); от 0 до ±16 (70); от 0 до ±25 (70); от 0 до ±40 (70); от 0 до ±60 (150); от 0 до ±100 (200); от 0 до ±160 (500); от 0 до ±250 (500); от 0 до ±400 (800); от 0 до ±600 (1200); от 0 до ±1000 (2000); от 0 до ±1600 (3200); от 0 до ±2500 (5000) |
| 1 | 2 |
| 2085 | от 0 до ±40 (60); от 0 до ±60 (100); от 0 до ±100 (150); от 0 до ±160 (250); от 0 до ±250 (400); от 0 до ±400 (600); от 0 до ±600 (1000); от 0 до ±1000 (1500); от 0 до ±1600 (2500); от 0 до ±2500 (4000); от 0 до ±4000 (6000); от 0 до ±6000 (10000); от 0 до ±10000 (16000); от 0 до ±16000 (18000) |
| 3020, 3020a | от 0 до ±10 (70); от 0 до ±16 (70); от 0 до ±25 (70); от 0 до ±40 (70); от 0 до ±60 (150); от 0 до ±100 (200); от 0 до ±160 (500); от 0 до ±250 (500); от 0 до ±400 (800); от 0 до ±600 (1200); от 0 до ±1000 (2000); от 0 до ±1600 (3200); от 0 до ±2500 (5000) |
| Избыточное давление-разрежения | |
| 2012pv | от -5 до 5 (7,5); от -20 до 20 (30); от -50 до 50 (75); от -100 до 500 (750); от -100 до 2400 (3600); от -100 до 5990 (3600); от -100 до 15900 (20000) |
| 2013pv | от -2 до 2 (3); от -3 до 3 (4,5); от -5 до 5 (7,5); от -8 до 8 (12); от -12,5 до 12,5 (18); от -20 до 20 (30); от -30 до 30 (45); от -50 до 50 (75); от -100 до 60 (90); от -100 до 150 (225); от -100 до 300 (450); от -100 до 500 (750); от -100 до 900 (1350); от -100 до 1500 (2250); от -100 до 2400(3600) |
| 2015pv | от -5 до 5 (7,5); от -6 до 6 (9); от -15 до 15 (22); от -20 до 20 (30); от -30 до 30 (45); от -50 до 50 (75); от -100 до 60 (90); от -100 до 150 (225); от -100 до 300 (450); от -100 до 500 (750); от -100 до 900 (1350); от -100 до 1500 (2250); от -100 до 2400 (3600) |
| 2085 | от -50 до 50 (75); от -100 до 60 (90); от -100 до 150 (250); от -100 до 300 (400); от -100 до 500 (700); от -100 до 900 (1200); от -100 до 1500 (2500); от -100 до 2400 (3200) |
| 1) Указанный диапазон измерений может быть выражен в других единицах измерения 2 давления: Па, МПа, мбар, бар, м вод. ст., мм вод. ст., мм рт. ст., кгс/см , атм. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 20 до 95 от 84 до 106,7 |
| Выходной сигнал (напряжение питания (DC)) - модели 1110, 1120, 1120a, 2013, 2013pv, 2015, 2015pv, 2015un, 2085rd, 3020, 3020a, 3230, 3410, 3420, 3420а, 3420m, 3420s, 3421, 3720, 3721, 3740, 3742, 3820, 3821, 3822, 3824 - модели 1110, 2012, 2012а, 2012pv, 2012v, 2013, 2013b, 2013k, 2013kn, 2013m, 2013pv, 2015, 2015m, 2015pv, 2015un, 2030, 2085, 2085k1, 2085r, 2410, 2410a, 2412, 2422, 3020, 3020a, 3230, 3240, 3410, 3410r, 3420, 3420a, 3420m, 3420s, 3420r, 3421, 3720, 3720a, 3721, 3740, 3742, 3820, 3821, 3822, 3824 - модели 1110, 2013, 2013pv, 2015pv, 3020, 3020a, 3230, 3410, 3420, 3420a, 3420m, 3420s, 3720, 3820, 3822 - модели 1110, 2013, 2013pv, 2015pv, 2085rd | от 0,5 до 4,5 В (от 4,5 до 5,5 В) от 4 до 20 мА (от 12 до 36 В) от 0 до 5 В (от 12 до 36 В) от 0 до 5 мА (20 В) |
| 1 | 2 |
| модели 1110, 2013pv, 2015pv, 3020, 3020a, 3230, 3410, | |
| 3420, 3420a, 3420m, 3420s, 3720, 3820, 3822 | от 0 до 10 В (от 12 до 36 В) |
| - модели 1110, 3020, 3020a, 3230, 3410, 3420, 3420a, | |
| 3420m, 3420s, 3720, 3820, 3822 | от 0 до 20 мА (от 12 до 36 В) |
| - модели 1110, 3410p, 3410r, 3420p, 3420r | от 1 до 5 В (от 12 до 36 В) |
| - модели 2012, 2012а, 2012pv, 2012v, 2030, 2085rd, | |
| 3020, 3020a, 3230, 3240, 3420, 3420m, 3420s, 3421, 3720, | |
| 3721, 3740, 3742, 3820, 3821, 3822, 3824 | от 4 до 20 мА/HART (от 12 до 36 В) |
| - модели 2013, 2013pv, 2015, 2015pv, 2015un, 2085rd | от 0,4 до 2,0 В (от 3 до 4 В) |
| - модели 2013, 2085rd | от 0 до 10 В (15 В) |
| - модели 2015, 2015e, 2030, 3020, 3020a, 3230, 3240, | |
| 3420, 3420m, 3420s, 3421, 3720, 3721, 3740, 3742, 3820, | |
| 3821, 3822, 3824 | RS-485/Modbus RTU (от 12 до 36 В) |
| - модели 3410g, 3420g | отсутствует (3 В) |
| - индикаторы DI-200, DI-202 | от 4 до 20 мА (от 12 до 36 В) |
| Г абаритные размеры, мм, не более | 200x70x130 |
| (длинахширинахвысота) | |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: | |
| - температура окружающей (измеряемой) среды, °С | |
| - модели 1110, 1120, 1120a, 2013m, 2422, 3020, 3020a, | |
| 3240, 3420, 3420a, 3420p, 3420r, 3421 | от -50 до +85 (от -40 до +125) |
| - модели 2012, 2012а, 2012pv, 2012v | от -60 до +80 (от -60 до +80) |
| - модели 2013, 2013b, 2013k, 2013kn, 2013pv, 2015, | |
| 2015pv, 2015un | от -60 до +80 (от -40 до +80) |
| - модель 2015e | от -40 до +80 (от +10 до +35) |
| - модель 2015m | от -60 до +90 (от -40 до +150) |
| - модель 2030 | от -10 до +50 (от -5 до +65) |
| - модели 2085, 2085k1, 2085r, 2085rd | от -50 до +85 (от -50 до +85) |
| - модели 2410, 2410a, 2412, 3410, 3410p, 3410r | от -50 до +85 (от -25 до +135) |
| - модель 3230 | от -50 до +85 (от -40 до +90) |
| - модель 3410g | от 0 до +50 (от -25 до +135) |
| - модель 3420g | от 0 до +50 (от -40 до +125) |
| - модели 3420m, 3420s | от -50 до +85 (от -40 до +300) |
| - модели 3720, 3720a, 3721, 3740, 3820, 3821 | от -20 до +75 (от -20 до +75) |
| - модели 3742, 3822, 3824 | от -20 до +50 (от -20 до +50) |
| - индикатор DI-200 | от -20 до +75 (-) |
| - индикатор DI-202 | от -10 до +45 (-) |
| - относительная влажность, % | от 20 до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет, не менее | 15 |
| Средняя наработка на отказ, ч | 150000 |
| Степень защиты от воды и пыли по ГОСТ 14254-2015 | IP 20; IP64; IP 65; IP 67; IP 68 |
| Вид взрывозащиты 1) | 1Ex d IIB T6...T4 Gb, |
| 0Ex ia IIC T6...T4 Ga, | |
| 0Ex ia IIB T6...T4 Ga | |
| 1) Значение маркировки взрывозащиты определяется в соответствии с руководством | |
| по эксплуатации | |
наносится на датчик любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления малогабаритный | ЭМИС-БАР М* | 1 шт. |
| Паспорт | ЭБ 200.000.00 ПС | 1 экз. |
| Руководство по эксплуатации | ЭБ 200.000.00 РЭ | 1 экз. |
| Методика поверки | ЭБ 200.000.00 МП | 1 экз. на партию |
| * Модель и исполнение датчика определяется при заказе. | ||
осуществляется по документу ЭБ 200.000.00 МП «Датчики давления малогабаритные ЭМИС-БАР М. Методика поверки», утвержденномуЗАО КИП «МЦЭ» 21.12.2018 г.
Основные средства поверки:
- калибратор давления CPC6050, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 70999-18;
- калибратор давления CPG2500, рег. № 54615-13;
- манометр избыточного давления грузопоршневой PD 2500, рег. № 26233-11;
- мультиметр цифровой Fluke 8846A, рег. № 57943-14;
- мера электрического сопротивления однозначная МС 3050М, рег. № 46843-11. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1-106 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ТУ 26.51.52-081-14145564-2018 Датчики давления малогабаритные ЭМИС-БАР М. Технические условия
