| Номер в госреестре | 75269-19 |
| Наименование СИ | Комплекты линеек скиаскопических |
| Обозначение типа СИ | ЛСК |
| Изготовитель | ОАО "Завод Оптик", Беларусь, г.Лида |
| Год регистрации | 2019 |
| Срок свидетельства | 28.01.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты линеек скиаскопических (далее по тексту - линейки скиаскопические) предназначены для применения в офтальмологической практике для объективного определения клинической рефракции глаза методом теневой пробы - скиаскопии.
Линейки скиаскопические изготавливаются в двух модификациях: ЛСК-1, ЛСК-2.
Комплект линеек скиаскопических ЛСК-1 состоит из двух линеек скиаскопических -одна с положительными линзами, вторая - с отрицательными линзами.
Каждая из линеек скиаскопических состоит из линейки и насадки. В отверстиях линейки размещены положительные и отрицательные линзы с задней вершинной рефракцией 1, 2, 3, 4, 5, 6, 7, 8, 9 дптр.
Первое отверстие линейки не имеет линзы, что соответствует задней вершинной рефракции 0 дптр. По пазам линеек перемещаются насадки с линзами, маркированными 0,5 и 10,0. В отверстиях с маркировкой 0,5 находятся линзы плюс 0,5 дптр. и минус 0,5 дптр. В отверстии с маркировкой плюс 10 находится линза с задней вершинной рефракцией плюс 9,5 дптр., в отверстии с маркировкой минус 10 находится линза с задней вершинной рефракцией минус 10,5 дптр. При совмещении линзы насадки с линзой линейки значения их обозначений на линейке и насадке складываются. Это позволяет получить суммарную для двух линз рефракцию от минус 19,0 дптр. до плюс 19,0 дптр. При этом для рефракций от минус 9,5 дптр. до плюс 9,5 дптр. интервал составляет 0,5 дптр., для остальных рефракций -1 дптр.
Комплект линеек скиаскопических ЛСК-2 работает аналогично комплекту линеек скиаскопических ЛСК-1, но имеет в своем составе две дополнительные насадки с положительными и отрицательными линзами с задней вершинной рефракцией 0,25 дптр и 0,75 дптр, что позволяет в пределах рефракции от минус 9,75 до плюс 9,75 дптр. воспроизводить рефракцию с интервалом 0,25 дптр.

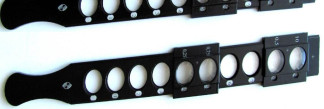

Общий вид комплектов линеек скиаскопических ЛСК-1 и ЛСК-2 представлен на рисунках 1 - 2.
Рисунок 2 - Общий вид комплекта линеек скиаскопических ЛСК-2 Пломбирование комплектов линеек скиаскопических ЛСК не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений рефракции, дптр. | от -19 до +19 |
| Пределы допускаемой абсолютной погрешности измерения рефракции, дптр.: - для линз линеек | |
| от ±1,0 до ±6,0 включ. | ±0,12 |
| св. ±6,0 до ±9,0 включ. | ±0,18 |
| - для линз насадок: | |
| ±0,25; ±0,5; ±0,75 | ±0,12 |
| ±10,0 | ±0,5 |
| - для линз линеек совместно с линзами насадок: | |
| от ±1,25 до ±5,75 включ. | ±0,25 |
| св. ±5,75 до ±9,75 включ. | ±0,3 |
| св. ±9,75 до ±18,0 включ. | ±0,5 |
| св. ±18,0 | ±0,8 |
| Допускаемое значение призматического действия линз линеек и насадок, возникающее из-за децентрации линзы, дптр.: - для линз линеек и насадок, дптр. | |
| от ±0,25 до ±2,0 включ. | ±0,12 |
| св. ±2,0 до ±5,0 включ. | ±0,25 |
| св. ±5,0 до ±8,0 включ. | ±0,38 |
| св. ±8,0 до ±12,0 включ. | ±0,5 |
| св. ±12,0 | ±0,75 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Г абаритные размеры линейки, мм, не более | 370x42x12 |
| Масса комплекта линеек в футляре, кг, не более | 0,8 |
| Срок эксплуатации лет, не менее | 10 |
наносится на титульный лист инструкции по применению. Комплектность средства измерений
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Комплект линеек скиаскопических ЛСК-1* | ||
| Линейка скиаскопическая | 2 шт. | |
| Насадка | 1 шт. | |
| Инструкция по применению | 1 шт. | |
| Упаковка | 1 шт. | |
| Комплект линеек скиаскопических ЛСК-2* | ||
| Линейка скиаскопическая | 2 шт. | |
| Насадка | 2 шт. | |
| Инструкция по применению | 1 шт. | |
| * Примечание - Линейки скиаскопические поставляются в собранном виде | ||
осуществляется по документу МРБ МП.2601-2016 «СОЕИРБ. Комплекты линеек скиаскопических ЛСК-1, ЛСК-2. Методика поверки». утвержденному директором «БелГИМ» 06.07.2016 г.
Основное средство поверки:
- Эталонная установка (диоптриметр) в ранге рабочего эталона в соответствии с МИ 3439 - 2014 Рекомендация «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической силы очковой оптики».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на паспорт (инструкция по применению).
приведены в эксплуатационном документе.
ГОСТ ISO 9801-2011 «Наборы пробных очковых линз. Технические требования и методы испытаний»
МИ 3439 - 2014 Рекомендация «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической силы очковой оптики».
ТУ BY 500022435.022-2015 Технические условия «Комплекты линеек скиаскопических
ЛСК»
