Государственный реестр средств измерений

Расходомеры-счетчики газа ультразвуковые PanaFlow ZXG, 75275-19

75275-19
Расходомеры-счетчики газа ультразвуковые PanaFlow ZXG (далее - расходомеры) предназначены для измерений скорости, массового расхода, объемного расхода и объема (приведенного к стандартным условиям) природного, свободного (попутного) нефтяного газа, азота, воздуха и прочих газов.
Карточка СИ
Номер в госреестре 75275-19
Наименование СИ Расходомеры-счетчики газа ультразвуковые
Обозначение типа СИ PanaFlow ZXG
Изготовитель «Baker Hughes EMEA Unlimited Company», Ирландия и Фирма «Panametrics LLC», США
Год регистрации 2019
Срок свидетельства 18.06.2024
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики газа ультразвуковые PanaFlow ZXG (далее - расходомеры) предназначены для измерений скорости, массового расхода, объемного расхода и объема (приведенного к стандартным условиям) природного, свободного (попутного) нефтяного газа, азота, воздуха и прочих газов.

Описание

Принцип действия расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода (объема).

Конструктивно расходомеры состоят из:

-    корпуса расходомера, с установленными в нем ультразвуковыми преобразователями;

-    электронно-вычислительного блока (далее - ЭВБ), который закреплен с наружной стороны корпуса. В состав ЭВБ входит процессорная плата, отвечающая за возбуждение и обработку сигналов, поступающих от преобразователей, интерфейсный блок, отвечающий за входные/выходные сигналы и жидкокристаллический дисплей с магнитной клавиатурой.

Расходомеры PanaFlow ZXG, в зависимости от количества используемых каналов, имеют две модификации Z1G и Z2G (один или два канала).

Расходомеры снабжены заглушками которые позволяют извлекать ультразвуковые преобразователи без остановки технологического процесса при рабочем давлении. Расходомеры изготавливаются во взрывобезопасном исполнении.

Расходомеры дополнительно могут включать функцию приведения измеренного объемного расхода и объема газа к стандартным условиям. В этом случае расходомеры дополнительно могут быть оборудованы датчиком давления и температуры.

Конструкция расходомера предусматривает моноблочный монтаж корпуса расходомера и ЭВБ (по заказу ЭВБ может поставляться в раздельном варианте установки).

ЭВБ расходомеров обеспечивают выполнение следующих функций:

-    цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

-    измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;

-    обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров;

-    передача измерительной информации по аналоговым и цифровым интерфейсам;

-    защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

В комплект поставки расходомеров дополнительно входит программный пакет PanaView, предназначенный для конфигурирования, параметризации и диагностики расходомера. Программный пакет PanaView позволяет производить следующие операции:

-    загружать в расходомеры и сохранять из расходомеров конфигурационные данные;

-    формировать протоколы и графики, основываясь на измерительной информации хранящейся в расходомерах;

-    отображать и строить графики по текущим значениям измеряемых параметров.

Программный пакет PanaView реализует протоколы связи IDM и PanaLink и

поддерживает коммуникационные интерфейсы связи RS232, RS485, Ethernet и инфракрасный интерфейс связи.

Расходомеры присоединяются к трубопроводу с помощью фланцев. Длины прямолинейных участков измерительного трубопровода до и после расходомеров должны соответствовать требованиям эксплуатационной документации производителя.

Расходомеры могут измерять газ как в прямом, так и в обратном направлении.

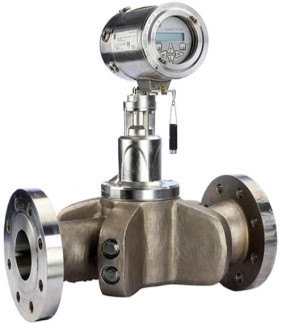

Общий вид расходомеров приведен на рисунке 1. Пломбирование расходомеров не предусмотрено.

Рисунок 1 - Общий вид расходомера

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа -трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.

Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов.

Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения. Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PanaFlow ZXG приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

XGM868i

Номер версии (идентификационный номер) ПО

Y4JM

Цифровой идентификатор ПО

B205

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-16

Таблица 2 - Метрологические характеристики

Наименование характеристики

Модификация

Z1G

(одноканальный)

Z2G

(двухканальный)

Диапазон измерений расхода при рабочих условиях, м3/ч

от 1 до 10 9001)

Пределы допускаемой относительной погрешности измерений объемного расхода (объема) при проливном методе поверки, %:

-    в диапазоне от Qt2) до Qmax

-    в диапазоне от Qmin до Qt

±1,53) (±1,04)) ± 2,5

±1,03) (± 0,74)) ± 2,5

Пределы допускаемой относительной погрешности измерений объемного расхода (объема) при имитационном методе поверки, %:

-    в диапазоне от Qt до Qmax

-    в диапазоне от Qmin до Qt

± 2,0 ± 3,0

± 1,5 ± 3,0

Пределы допускаемой приведенной погрешности аналоговых каналов ввода/вывода, %

± 0,1

Пределы допускаемой относительной погрешности счетчика при вычислении объемного расхода и объема газа, приведенных к стандартным условиям5) 6), %

± 0,01

1 Зависит от номинального диаметра расходомера и скорости потока газа (См. таблицу 4)

2)    Переходное значение расхода Qt зависит от номинального диаметра и расчитывается по скорости потока газа из таблицы 4

3)    При калибровке (поверке) на воздухе на эталонной установке с относительной погрешностью не более

± 0,3%

4)    При калибровке (поверке) на природном газе на эталонной установке с относительной погрешностью не более ± 0,23%

5)    Указанная погрешность вычислений не содержит погрешности определения температуры, давления и цифро-аналоговых преобразований. Погрешность вычисления объемного расхода и объема газа, приведенных к стандартным условиям, определяются в соответствии с действующими нормативными документами на системы измерений на базе ультразвуковых преобразователей расхода

6)    Комплектуется по спецзаказу

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный диаметр, мм

от 50 до 400

Диапазон температуры измеряемой среды, °С

от - 40 до + 150

Максимальное давления измеряемой среды, МПа

24

Габаритные размеры расходомера, мм, (зависят от типоразмера)

- длина

от 508 до 1066

- ширина

от 241 до 615

- высота

от 535 до 1016

Масса в сборе, кг, не более (в зависимости от

номинального диаметра и типоразмера)

от 48 до 640

Входные сигналы

аналоговый, мА

от 0/4 до 20

Выходные сигналы:

аналоговый, мА

от 0/4 до 20

импульсный/частотный1

-

дискретный

-

Наименование характеристики

Значение

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от - 40 до + 60 до 95 % без конденсации влаги от 84,0 до 106,7

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

-    напряжение постоянного тока, В

220+23

50±2 от 12 до 28

Поддерживаемые протоколы связи

HART/Modbus/Foundation

Fieldbus

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP66

Среднее время наработки на отказ, ч, не менее

60 000

Средний срок службы, лет, не менее

25

1) комплектуется по спецзаказу

Таблица 4 - Диапазоны скоростей потока газа при измерении объемного расхода газа в рабочих условиях (м/с)_

Номинальный диаметр расходомера, DN

от 50 до 150

200

250

300

350

400

Скорость потока, соответствующая минимальному расходу Qmin

0,15

0,15

0,15

0,15

0,15

0,15

Скорость потока, соответствующая переходному расходу Qt

1,5

1,5

1,5

1,5

1,5

1,5

Скорость потока, соответствующая максимальному расходу Qmax

76

60

51

39

30

24

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, и на шильдик, установленный на корпусе электронно-вычислительного блока, методом лезерной гравировки.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт. (компл.)

Расходомер-счетчик газа ультразвуковой

PanaFlow Z1G PanaFlow Z2G

1

Руководство по эксплуатации

«Расходомеры-счетчики газа ультразвуковые PanaFlow ZxG. РЭ»

1

Паспорт

«Расходомер-счетчик газа ультразвуковой PanaFlow ZxG. Паспорт»

1

Методика поверки

МП 0792-13-2018

1

Комплект монтажных частей

-

*

Комплект ЗИП

-

*

Ответные фланцы, прокладки, крепеж, прямые участки

-

*

*

- поставляется дополнительно по заказу.

Поверка

осуществляется по документу МП 0792-13-2018 «Инструкция. ГСИ. Расходомеры-счетчики газа ультразвуковые PanaFlow ZxG. Методика поверки», утвержденному ФГУП «ВНИИР» «11» июля 2018 г.

Основные средства поверки:

-рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера, с пределами основной относительной погрешности не более ± 0,3 %;

-    национальные эталоны в рамках соглашения CIPM MRA (установка поверочная расходоизмерительная, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределами основной относительной погрешности ± 0,23 %);

-    рабочий эталон силы постоянного электрического тока 2 разряда по ГОСТ 8.022-91 в диапазоне от 4 до 20 мА;

-    калибратор многофункциональный МС5-К (регистрационный № 22237-08), диапазон измерений импульсов от 0 до 9999999 импульсов, диапазон измерений частоты сигналов от 0,0028 Гц до 50 кГц, предел допускаемой относительной погрешности ± 0,01 % показания;

-    термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный № 303-91), диапазон измерений от 0 до 50 °С, цена деления 0,1 °С;

-    барометр-анероид БАММ-1 (регистрационный № 5738-76), диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па;

-    психрометр ВИТ-1 (регистрационный № 42453-09), диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке расходомера.

Сведения о методах измерений

приведены в ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода» и в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC, США
