| Номер в госреестре | 75288-19 |
| Наименование СИ | Индикаторы |
| Обозначение типа СИ | ИЧ, ИЧЦ |
| Изготовитель | АО Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы ИЧ, ИЧЦ (далее по тексту - индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стрежня в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов ИЧ) или в пропорциональные изменения напряжения в электрической схеме блока индикации (для индикаторов ИЧЦ).
Индикаторы ИЧ состоят из корпуса с зубчатым передаточным механизмом, шкалой, стрелкой и измерительным стержнем со сменными измерительными наконечниками. Круговая шкала вращается посредством подвижного ободка, позволяющая совмещать стрелку с любым делением шкалы.
Индикаторы ИЧЦ состоят из корпуса со встроенным источником питания и кнопками, осуществляющими ряд специальных функций, таких как включение/выключение (ON/OFF), установка нуля (ZERO), выбор режима единиц измерений дюйм/мм (in/mm), выбор режима абсолютных или относительных измерений (ABS), установка предварительного допуска (TOL, SET, PRESET) и др. Результаты измерений выводятся на жидкокристаллический дисплей на лицевой панели.
Индикаторы выпускаются в следующих модификациях:
- индикаторы ИЧ - индикаторы часового типа со стрелочным отсчетным устройством;
- индикаторы ИЧЦ - индикаторы часового типа с цифровым отсчетным устройством.
Каждая модификация имеет ряд исполнений, которые отличаются диапазонами
измерений, ценой деления (шагом дискретности), классом точности (далее по тексту - КТ), внешним видом, диаметром циферблата, наличием ушка для крепления, степенью защиты от внешних воздействий, устойчивостью к вибрационным воздействиям. Структура условного обозначения индикаторов представлена в таблице 1.
Индикаторы выпускаются под товарными знаками WOGEEL, © и 1=. Товарный знак наносится на круговую шкалу стрелочного отсчетного устройства или на переднюю панель цифрового отсчетного устройства краской или методом лазерной маркировки, на паспорт типографским способом.
Индикатор X X ~X~| - | X | - | X | - | X |
1 2 3 4 5 6
Таблица 1 - Структура условного обозначения индикаторов
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Модификация индикатора | ИЧ | стрелочное отсчетное устройство (артикулы 010-018, 020-023) |
| ИЧЦ | цифровое отсчетное устройство (артикулы 030-034) | ||
| 2 | Исполнение | не заполняется | обычное исполнение (артикулы 010-012; 014-018; 030-034) |
| Р | ударопрочное исполнение (артикулы 010-012; 014-016) | ||
| БП | брызго-пылезащищенное исполнение (артикулы 013; 034) | ||
| БПР | брызго-пылезащищенное ударопрочное исполнение (артикул 013) | ||
| 3 | Верхний предел диапазона измерений | 01; 02; 03; 05; 6,5; 10; 12,7; 15; 20; 25; 25,4; 30; 50; 50,8; 80; 100 | верхний предел диапазона измерений в мм |
| 4 | Цена деления (для ИЧ) или шаг дискретности (для ИЧЦ) | 0,01; 0,001; 0,002; 0,005 | цена деления или шаг дискретности в мм |
| 5 | Класс точности (заполняется для ИЧ) | 0; 1 | - |
| 6 | Артикул | 010; 011; 012; 013; 014; 015; 016; 017; 018; 020; 021; 022; 023; 030; 031; 032; 033; 034 | см. рисунки 1-4 |
Примеры условного обозначения индикаторов:
- индикатор ИЧБПР10-0,01-1-013 - индикатор часового типа ИЧ со стрелочным отсчетным устройством, брызго-пылезащищенного ударопрочного исполнения, с верхним пределом диапазона измерений 10 мм, с ценой деления 0,01 мм, 1 класса точности, артикул 013;
- индикатор ИЧЦ100-0,001-032 - индикатор часового типа ИЧЦ с цифровым отсчетным устройством, с верхним пределом диапазона измерений 100 мм, с шагом дискретности 0,001 мм, артикул 032.

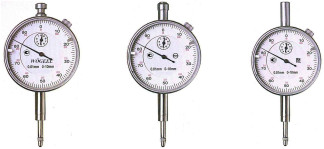

Общий вид индикаторов представлен на рисунках 1-4. Места нанесения знака утверждения типа и товарного знака на шкале стрелочного отсчетного устройства или на передней панели цифрового отсчетного устройства могут отличаться от представленных на рисунках.
Пломбирование индикаторов не предусмотрено.
*
012
017
Рисунок 2 - Общий вид индикаторов ИЧ артикулы 017-018
020 021 022
Рисунок 3 - Общий вид индикаторов ИЧ артикулы 020-023
Метрологические и технические характеристики индикаторов ИЧ с ценой деления 0,01 мм
| Диапазон измерений, мм | Наибольшая разность погрешностей индикатора, мкм | Размах показаний, мкм, не более | Вариация показаний, мкм, не более | Измерительное усилие при прямом ходе, Н, не более | Колебание измерительного усилия, Н, не более | |||||||
| на любом участке диапазона измерений, мм | на всем диапазоне измерений | |||||||||||
| 0,1 | 1,0 | КТ 0 | КТ 1 | КТ 0 | КТ 1 | КТ 0 | КТ 1 | |||||
| КТ 0 | КТ 1 | КТ 0 | КТ 1 | |||||||||
| от 0 до 2 | 4 | 6 | 8 | 10 | 10 | 12 | 3 | 3 | 2 | 3 | 1,5 | 0,4 |
| от 0 до 3 | 4 | 6 | 8 | 10 | 10 | 15 | 3 | 3 | 2 | 3 | 1,5 | 0,6 |
| от 0 до 5 | 4 | 6 | 8 | 10 | 12 | 16 | 3 | 3 | 2 | 3 | 1,5 | 0,6 |
| от 0 до 10 | 4 | 6 | 8 | 10 | 15 | 20 | 3 | 3 | 2 | 3 | 1,5 | 0,6 |
| от 0 до 25 | 4 | 6 | 8 | 10 | 22 | 30 | 5 | 6 | 5 | 6 | 3,0 | 1,8 |
| от 0 до 30 | 4 | 6 | 8 | 10 | 22 | 30 | 5 | 6 | 5 | 6 | 3,0 | 1,8 |
| от 0 до 50 | 8 | 10 | 12 | 15 | 25 | 40 | 5 | 6 | 5 | 6 | 5,0 | 1,8 |
| от 0 до 80 | 8 | 10 | 12 | 15 | 33 | 45 | 5 | 6 | 5 | 6 | 5,0 | 2,0 |
| от 0 до 100 | 10 | 12 | 16 | 20 | 36 | 50 | 5 | 6 | 5 | 6 | 5,0 | 2,0 |
| Диапазон измерений, мм | Шаг дискретности, мм | Наибольшая разность погрешностей индикатора, мкм | Предел повторяемости, мкм | Г истерезис, мкм, не более | Измерительное усилие при прямом ходе, Н, не более | Колебание измерительного усилия, Н, не более |
| От 0 до 6,5 | 0,001 | 3 | 1 | 2 | 1,5 | 0,6 |
| от 0 до 10 | 0,01 | 20 | 10 | 10 | 1,5 | 0,6 |
| от 0 до 10 | 0,001 | 5 | 1 | 2 | 1,5 | 0,6 |
| от 0 до 12,7 | 0,01 | 30 | 10 | 10 | 1,5 | 0,6 |
| от 0 до 12,7 | 0,001 | 5 | 1 | 2 | 1,5 | 0,6 |
| от 0 до 12,7 | 0,002 | 5 | 2 | 2 | 1,5 | 0,6 |
| от 0 до 12,7 | 0,005 | 5 | 5 | 5 | 1,5 | 0,6 |
| от 0 до 25 | 0,01 | 30 | 10 | 10 | 3,0 | 1,8 |
| от 0 до 25 | 0,001 | 5 | 1 | 2 | 3,0 | 1,8 |
| от 0 до 25,4 | 0,01 | 30 | 10 | 10 | 3,0 | 1,8 |
| от 0 до 25,4 | 0,001 | 5 | 1 | 2 | 3,0 | 1,8 |
| от 0 до 25,4 | 0,002 | 5 | 2 | 2 | 3,0 | 1,8 |
| от 0 до 25,4 | 0,005 | 5 | 5 | 5 | 3,0 | 1,8 |
| от 0 до 30 | 0,01 | 30 | 10 | 10 | 3,0 | 1,8 |
| от 0 до 50 | 0,01 | 30 | 10 | 10 | 5,0 | 1,8 |
| от 0 до 50 | 0,001 | 6 | 1 | 3 | 5,0 | 1,8 |
| от 0 до 50,8 | 0,01 | 30 | 10 | 10 | 5,0 | 1,8 |
| от 0 до 50,8 | 0,001 | 6 | 1 | 3 | 5,0 | 1,8 |
| от 0 до 100 | 0,01 | 30 | 10 | 10 | 5,0 | 2,0 |
| от 0 до 100 | 0,001 | 10 | 1 | 4 | 5,0 | 2,0 |
| Наименование характеристики | Значение |
| Диаметр присоединительной гильзы индикаторов, мм | 8h8 (8-0,022 мм) |
| Допуск цилиндричности присоединительной гильзы индикаторов, мкм | 8 |
| Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: - измерительной поверхности наконечника - наружной поверхности гильзы индикаторов | 0,10 0,63 |
| Условия эксплуатации: - температура окружающего воздуха, °С: - для индикаторов ИЧ, ИЧР с ценой деления 0,01 мм; индикаторов ИЧЦ с шагом дискретности 0,01 мм - для индикаторов ИЧБП, ИЧБПР с ценой деления 0,01 мм; индикаторов ИЧЦБП с шагом дискретности 0,01 мм - индикаторов ИЧ с ценой деления 0,001 и 0,002 мм; индикаторов ИЧЦ, ИЧЦБП с шагом дискретности 0,001; 0,002 и 0,005 мм - относительная влажность воздуха, %, не более | от +5 до +35 от -20 до +50 от +17 до +23 80 |
| Степень защиты по ГОСТ 14254-2015 индикаторов ИЧБП, ИЧБПР, ИЧЦБП | IP54 |
| Средний срок службы, лет | 5 |
| Диапазон измерений, мм | Цена деления, мм | Наибольшая разность погрешностей индикатора, мкм | Размах показаний, мкм, не более | Вариация показаний, мкм, не более | Измерительное усилие при прямом ходе, Н, не более | Колебание измерительного усилия, Н, не более | |||||
| на любом участке шкалы 200 делений | на всем диапазоне измерений | ||||||||||
| КТ 0 | КТ 1 | КТ 0 | КТ 1 | КТ 0 | КТ 1 | КТ 0 | КТ 1 | ||||
| от 0 до 1 | 0,001 | 1,5 | 2,0 | 2,0 | 2,5 | 0,5 | 0,7 | 1,0 | 1,5 | 1,5 | 0,4 |
| от 0 до 1 | 0,002 | 3,0 | 4,0 | 4,0 | 5,0 | 1,0 | 1,3 | 2,0 | 3,0 | 1,5 | 0,4 |
| от 0 до 2 | 0,001 | 1,5 | 2,0 | 2,0 | 2,5 | 0,5 | 0,7 | 1,0 | 1,5 | 1,5 | 0,4 |
| от 0 до 2 | 0,002 | 3,0 | 4,0 | 4,0 | 5,0 | 1,0 | 1,3 | 2,0 | 3,0 | 1,5 | 0,4 |
| от 0 до 12,7 | 0,002 | 6,0 | 8,0 | 8,0 | 10,0 | 1,0 | 1,3 | 2,0 | 3,0 | 1,5 | 0,6 |
Таблица 3-
| Артикул | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| диаметр циферблата | высота (без ушка) | длина | ||||
| 010 011 012 | от 0 до 2 от 0 до 3 от 0 до 5 от 0 до 10 от 0 до 25 от 0 до 50 | 0,01 | 80 | 25 | 260 | 0,25 |
| 013 014 015 | от 0 до 2 от 0 до 3 от 0 до 5 от 0 до 10 | 0,01 | 60 | 25 | 122 | 0,22 |
| 016 | от 0 до 12,7 | 0,002 | 60 | 24 | 114 | 0,18 |
| 017 | от 0 до 25 от 0 до 30 | 0,01 | 60 | 27 | 150 | 0,20 |
| от 0 до 50 от 0 до 80 от 0 до 100 | 0,01 | 60 | 38 | 382 | 0,38 | |
| 018 | от 0 до 50 | 0,01 | 80 | 25 | 230 | 0,41 |
| от 0 до 80 от 0 до 100 | 0,01 | 80 | 25 | 420 | 0,50 | |
| 020 021 022 023 | от 0 до 1 от 0 до 2 | 0,001 0,002 | 60 | 25 | 114 | 0,20 |
| 030 | от 0 до 10 от 0 до 12,7 от 0 до 25 от 0 до 25,4 | 0,01 0,001 | 60 | 25 | 140 | 0,25 |
| 031 | от 0 до 12,7 от 0 до 25 от 0 до 30 от 0 до 50 от 0 до 100 | 0,01 0,001 | 80 | 38 | 420 | 0,60 |
| 032 | от 0 до 10 от 0 до 12,7 | 0,001 | 65 | 25 | 120 | 0,20 |
| от 0 до 25 от 0 до 25,4 | 0,001 | 65 | 35 | 183 | 0,25 | |
| от 0 до 50 от 0 до 50,8 от 0 до 100 | 0,001 | 65 | 50 | 415 | 0,50 | |
| 033 | от 0 до 10 от 0 до 25,4 от 0 до 50,8 | 0,01 0,001 0,002 0,005 | 65 | 35 | 130 | 0,25 |
| 034 | от 0 до 6,5 от 0 до 12,7 от 0 до 25 от 0 до 50 | 0,01 0,001 | 60 | 45 | 300 | 0,35 |
наносится на круговую шкалу стрелочного отсчетного устройства или на переднюю панель цифрового отсчетного устройства краской или методом лазерной маркировки, на футляр в виде наклейки и на паспорт типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Индикатор | - | 1 шт. |
| Элемент питания (для индикаторов ИЧЦ) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | ОЦСМ 039196-2018 МП | 1 экз. в один адрес |
| Примечание - По заявке потребителя индикаторы дополнительно могут комплектоваться специальными измерительными наконечниками (с рубиновым шариком, плоские, сферические и т.д.). Допускается применять измерительные наконечники, изготовленные только фирмой АО КЗ «КРИН». | ||
осуществляется по документу ОЦСМ 039196-2018 МП «ГСИ. Индикаторы ИЧ, ИЧЦ. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 13.07.2018 г.
Основные средства поверки - рабочие эталоны 4-го разряда по ГОСТ Р 8.763-2011:
- прибор для поверки измерительных головок ППГ-2А (рег. №9546-84): диапазон измерений от 0 до 2 мм; пределы допускаемой абсолютной погрешности измерений ±1,0 мкм на всем диапазоне измерений от 0 до 2 мм; пределы допускаемой абсолютной погрешности измерений ±0,7 мкм на любом участке от 0 до 0,5 мм;
- прибор для поверки индикаторов ППИ-50 (рег. №48167-11): диапазон измерений от 0 до 50 мм; пределы допускаемой абсолютной погрешности измерений ±(3+0,1L) мкм, где L - измеренное значение в мм, на всем диапазоне измерений; пределы допускаемой абсолютной погрешности измерений ±2,5 мкм на любом участке от в 1 мм; пределы допускаемой абсолютной погрешности измерений ±1,3 мкм на любом участке от в 0,1 мм;
- прибор универсальный для измерений длины DMS 680 (рег. №38766-08): диапазон прямых измерений от 0 до 100 мм; пределы допускаемой абсолютной погрешности измерений ±(0,3+L/1000) мкм, где L - измеренное значение в мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых индикаторов с требуемой точностью.
Знак поверки наносится:
- в паспорт или на свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия КРИН.401131.001 ТУ Индикаторы ИЧ, ИЧЦ. Технические условия
