| Номер в госреестре | 75289-19 |
| Наименование СИ | Регистраторы беспроводные автономные трехкомпонентные |
| Обозначение типа СИ | БАР-3С |
| Изготовитель | АО "СКБ сейсмического приборостроения", г.Саратов |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы беспроводные автономные трехкомпонентные БАР-3 С (далее -регистраторы) предназначены для измерения виброскорости низкочастотных сейсмических колебаний.
Принцип действия регистраторов основан на осуществлении непрерывного приема, усилении и преобразовании в электрический сигнал низкочастотных колебаний, амплитуда и частота которых пропорциональна внешнему воздействию, и дальнейшей их регистрации во встроенную память.
Регистраторы представляют собой контейнер, состоящий из корпуса и крышки, соединенных между собой винтами, с встроенным в него блоком электроники. Регистраторы осуществляют непрерывное во времени 3-х канальное измерение и усиление вертикальной и двух ортогональных горизонтальных составляющих аналогового сигнала, полученного в результате преобразования механических низкочастотных колебаний, с последующим преобразованием выборок этого сигнала в цифровой 24-х разрядный двоичный код. Синхронизация процесса дискретизации сигнала осуществляется с помощью встроенного ГЛОНАСС/ОР8-приемника регистратора. Полученные цифровые данные запоминаются в энергонезависимой памяти регистратора емкостью до 32 Гбайт. Передача данных из памяти регистратора осуществляется через высокоскоростной порт. Питание регистратора обеспечивает встроенная аккумуляторная батарея.
Запись и передача данных осуществляется без использования кабелей и радиоканала.
Встроенные средства диагностирования (генератор тестовых сигналов) формируют тестовые воздействия, необходимые для контроля основных параметров регистратора.
Конструкция регистраторов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений.

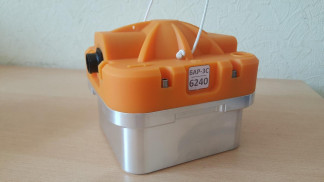

Общий вид регистратора представлен на рисунке 1.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой регистратора и процессом измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Service.exe | Station.exe |
| Номер версии (идентификационный номер) ПО | 3.0.1.5 (не ниже) | 3.0.1.4 (не ниже) |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 1d46f12524e150f415564d4 a6abc31c5 | 5E5E0BAB5FF9ABDFB0B A116FBD12C41B |
| Алгоритм вычисления цифрового идентификатора | MD5 | MD5 |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значения |
| Диапазон измерений виброскорости (амплитудное значение), мм/с | от 0,3 до 19,6 |
| Диапазон рабочих частот, Гц | от 1 до 100 |
| Пределы допускаемой основной относительной погрешности измерений виброскорости на базовой частоте 5 Гц, % | ±1,5 |
| Номинальный коэффициент преобразования на базовой частоте 5 Гц, мВ/(ммс-1) | 89,4 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения в диапазоне рабочих частот в нормальных условиях, % | ±5 |
| Неравномерность амплитудно-частотной характеристики в рабочем диапазоне частот относительно базовой частоты 5 Гц, дБ, не более | ±1 |
| Пределы допускаемой дополнительной относительной погрешности измерений виброскорости, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %/10 °С | ±0,02 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 9 до 15 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +70 |
| Масса, кг, не более | 4,2 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 180x180x152 |
наносится на блоки регистрации методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Кол-во |
| Регистраторы беспроводные автономные трехкомпонентные БАР-3 С | Яд5.003.021 | 1 шт. |
| Руководство по эксплуатации | Яд1.530.063РЭ | 1 экз. |
| Методика поверки | МП 204/3-23-2018 | 1 экз. |
осуществляется по документу МП 204/3-23-2018 «Регистраторы беспроводные автономные трехкомпонентные БАР-3С. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.11.2018 г.
Основные средства поверки: рабочий эталон 2-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения»
Регистраторы беспроводные автономные трехкомпонентные БАР-3С Технические условия Яд5.003.021 ТУ
