| Номер в госреестре | 75292-19 |
| Наименование СИ | Рефрактометры автоматические цифровые |
| Обозначение типа СИ | Abbemat 450, Abbemat 650, Abbemat 3000, Abbemat 3100, Abbemat 3200 |
| Изготовитель | "Anton Paar OptoTec GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефрактометры автоматические цифровые моделей Abbemat 450, Abbemat 650, Abbemat 3000, Abbemat 3100, Abbemat 3200 (далее по тексту - рефрактометры) предназначены для измерений показателя преломления жидких, твердых и пастообразных проб при высокой степени точности измерений, на длине волны Х=589,3 нм.
Рефрактометры представляют собой автоматизированный измерительный прибор, состоящий из оптической системы с измерительной призмой и микропроцессора с системой регистрации. Принцип действия рефрактометров основан на явлении полного внутреннего отражения и измерении критического угла при падении света на границу раздела «измеряемый образец - оптический измерительный элемент». В качестве оптического измерительного элемента используется призма.
При измерении исследуемый образец помещается на поверхность призмы и освещается светодиодом через интерференционный светофильтр под различными углами. На границе раздела между образцом и призмой падающий пучок частично преломляется, частично отражается образцом или полностью отражается обратно на призму (зависит от угла падения света). Отраженный пучок регистрируется матрицей датчиков. По значению его интенсивности вычисляется критический угол (угол, при котором свет полностью отражается на границе раздела) для полного внутреннего отражения, который используется для определения показателя преломления образца.
Общий вид рефрактометров, обозначенные места для размещения знаков утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2 (Abbemat 450 и Abbemat 650) и 3, 4 (Abbemat 3000, Abbemat 3100 и Abbemat 3200).
| Место нанесения | 1 I | 2 |
| знака | I | |
| утверждения типа | \| |
3 4 5 6

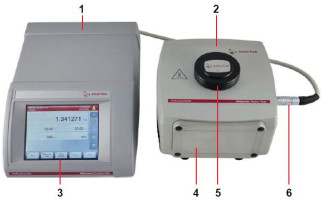

1 - блок управления, 2 - измерительный блок, 3 - цветной ЖК сенсорный экран, 4 - магнитная крышка для пробы, 5 - ножка для вертикального положения измерительного блока,
6 - соединительный кабель Рисунок 1 - Общий вид рефрактометров автоматических цифровых Abbemat 450 и Abbemat 650
1 - разъем для подключения к измерительному блоку, 2 - интерфейс Ethernet, 3 - интерфейс выхода CAN, 4 - интерфейс входа CAN, 5 - интерфейс RS-232, 6 - последовательный USB-интерфейс, 7 - разъем для подключения к сети питания, 8 - выключатель питания Рисунок 2 - Блок управления рефрактометров автоматических цифровых Abbemat 450
и Abbemat 650. Вид сзади
Место пломбировки
1 - осушительный картридж (для Abbemat 3100 и Abbemat 3200), 2 - вентиляционные отверстия, 3- интерфейс локальной сети Ethernet, 4 - порт USB для служебных целей, 5 - интерфейс RS-232, 6 - потребляемая мощность, 7 - выключатель питания, 8 - два USB-порта Рисунок 4 - Общий вид рефрактометров автоматических цифровых Abbemat 3000, Abbemat
3100 и Abbemat 3200
Рефрактометры оснащены специально разработанным программным обеспечением, которое применяется для управления, сбора данных, а также для полной автоматизации всех стадий анализа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р.50.2.077-2014.
Влияние ПО на метрологические характеристики рефрактометров учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Abbemat |
| Номер версии ПО | не ниже 1.00.XX для Abbemat 3000, Abbemat 3100 и Abbemat 3200 не ниже 3.00.XX для Abbemat 450 и Abbemat 650 |
| Цифровой идентификатор ПО | - |
| Таблица 2 - Метрологические характе | ристики | ||||
| Наименование характеристики | Abbemat 450 | Abbemat 650 | Abbemat 3000 | Abbemat 3100 | Abbemat 3200 |
| Рабочая длина волны, нм | 589,3 | ||||
| Диапазон измерений показателя преломления, Пв | от 1,30 до 1,70 | от 1,30 до 1,66 | от 1,30 до 1,70 | ||
| Дискретность показаний прибора по шкале показателя преломления, nD | ±0,00001 | ±0,000001 | ±0,0001 | ||
| Пределы допускаемой абсолютной погрешности измерений показателя преломления, nD | ±0,0001 | ±0,00003 | ±0,0001 | ||
| Диапазон контроля температуры образца, °С | от +4 до +85 | +20; +25 | от +15 до +60 | ||
| Наименование характеристики | Abbemat 450 Abbemat 650 | Abbemat 3000 | Abbemat Abbemat 3100 3200 |
| Масса, кг, не более | Блок управления: 2,4 Блок измерения: 6,1 | 4,4 | 4,6 |
| Габариты (ДхШхВ), мм, не более: - блок управления - блок измерения | 295х220х100 200х200х135 | 228х94х300 | |
| Напряжение питания частотой (50/60) Гц, В | 220±20 | ||
| Потребляемая мощность, Вт, не более | 120 | ||
| Условия эксплуатации: | |||
| -диапазон температур окружающего воздуха, °С | от +10 до +35 | ||
| -диапазон относительной влажности окружающего воздуха (при температуре +25 °С), %, не более | 90 | ||
| - диапазон атмосферного давления, кПа | от 84 до 106 | ||
наносится на титульный лист руководства по эксплуатации и на корпус анализатора в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефрактометр автоматический цифровой | - | 1 шт. |
| Внешний источник питания | - | 1 шт. |
| Шнур электропитания | - | 1 шт. |
| Магнитная крышка для пробы | - | 1 шт. |
| Осушительный картридж (кроме Abbemat 3000) | - | 1 шт. |
| Пипетка Пастера (3 мл) | - | 1 шт. |
| Концевая кабельная муфта CAN с внешней резьбой (только для Abbemat 450 и Abbemat 650) | - | 1 шт. |
| Концевая кабельная муфта CAN с внутренней резьбой (только для Abbemat 450 и Abbemat 650) | - | 1 шт. |
| Соединительный кабель, соединяющий измерительный блок с блоком управления, длина 1,5 м (только для Abbemat 450 и Abbemat 650) | - | 1 шт. |
| Программное обеспечение | Abbemat | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 75292-19 «Рефрактометры автоматические цифровые моделей Abbemat 450, Abbemat 650, Abbemat 3000, Abbemat 3100, Abbemat 3200. Методика поверки», утвержденному АО «НИЦПВ» 23 ноября 2018 г.
Основное средство поверки - набор жидких мер показателя преломления РЖЭ-1, рег. № 24513-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.583-2011 Государственная поверочная схема для средств измерений показателя преломления
Техническая документация изготовителя
