| Номер в госреестре | 75293-19 |
| Наименование СИ | Автоматические системы управления технологическими процессами |
| Обозначение типа СИ | РИУС мод. АСУ ТП КЦ РИУС-Р, АСУ Э РИУС-Э-Р, АИИС КУЭ РИУС-Э(КУ)-Р, АСУ ТП ЭСН РИУС-ЭСН-Р |
| Изготовитель | Общество с ограниченной ответственностью «Вега-ГАЗ» (ООО «Вега-ГАЗ»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоматические системы управления технологическими процессами «РИУС» модели АСУ ТП КЦ «РИУС-Р», АСУ Э «РИУС-Э-Р», АИИС КУЭ «РИУС-Э(КУ)-Р», АСУ ТП ЭСН «РИУС-ЭСН-Р» (далее - системы) представляют собой программно-технические комплексы, предназначенные для измерений и измерительных преобразований унифицированных электрических сигналов датчиков, в том числе сигналов термопар и термопреобразователей сопротивления, приема и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов по командам оператора и по алгоритмам управления на основе измерений параметров технологических процессов.
Автоматические системы управления технологическими процессами «РИУС» в зависимости от функционального назначения подразделяют на следующие модели:
АСУ ТП КЦ «РИУС-Р» - предназначены для непрерывного контроля, управления, регулирования технологических процессов и защиты основного и вспомогательного технологического оборудования компрессорного цеха, а также других технологических объектов. Является проектно-компонуемым изделием и может содержать следующее оборудование:
1) шкаф контроля и управления (ШКУ), содержащий в том числе измерительные блоки:
- преобразователи аналоговые MACX MCR-UI-UI(-UP)(-SP)(-NC), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 47644-11;
- преобразователи измерительные серии MINI (рег. № 55662-13);
- программируемые логические контроллеры (ПЛК) с модулями аналогового ввода и вывода СН-1 «СОНЕТ» (рег. № 24910-13);
2) пульт управления (ПУ);
3) станция управления узлом подключения (СтУ-1);
4) станция управления аппаратом воздушного охлаждения газа (СтУ-2);
5) станция управления блоком подготовки газа (СтУ-3);
6) станция управления вспомогательными объектами (СтУ-4);
7) система автоматического регулирования компрессорного цеха (САР КЦ);
8) шкаф серверный (ШС);
9) шкаф автоматизированного рабочего места (ШАРМ);
10) шкаф сетевого оборудования (ШСО);
11) блок сопряжения (БСПР);
12) шкаф коммуникационный (ТТТКМ);
13) шкаф бесперебойного питания (ТТТБП);
14) пост кнопочный экстренного аварийного останова (ПЭАО);
15) блок-бокс системный;
16) комплект для доработки.
АСУ Э «РИУС-Э-Р» - предназначены для управления электроснабжением компрессорного цеха, а также других технологических объектов. Является проектно-компонуемым изделием и может содержать следующее оборудование:
1) шкаф устройства сопряжения с объектом (УСО), содержащий в том числе измерительные блоки:
- преобразователи аналоговые MACX MCR-UI-UI(-UP)(-SP)(-NC), (рег. № 47644-11);
- преобразователи измерительные серии MINI (рег. № 55662-13);
- программируемые логические контроллеры (ПЛК) с модулями аналогового ввода и вывода СН-1 «СОНЕТ» (рег. № 24910-13);
2) шкаф серверный (ШС);
3) шкаф автоматизированного рабочего места (ШАРМ);
4) шкаф коммуникационный (ШКМ);
5) комплект для доработки.
АИИС КУЭ «РИУС-Э(КУ)-Р» - предназначены для централизованного учёта используемой на технологических объектах электроэнергии в объёме, необходимом для проведения финансовых расчётов между хозяйствующими субъектами на границе балансовой принадлежности сетей. Является проектно-компонуемым изделием и может содержать следующее оборудование:
1) шкаф устройства сбора и передачи данных (ШУСПД), содержащий в том числе измерительные блоки:
- преобразователи аналоговые MACX MCR-UI-UI(-UP)(-SP)(-NC), (рег. № 47644-11);
- преобразователи измерительные серии MINI (рег. № 55662-13);
- программируемые логические контроллеры (ПЛК) с модулями аналогового ввода и вывода СН-1 «СОНЕТ» (рег. № 24910-13);
2) шкаф автоматизированного рабочего места (ШАРМ);
3) шкаф коммуникационный (ШКМ);
4) комплект для доработки.
АСУ ТП ЭСН «РИУС-ЭСН-Р» - предназначены для осуществления комплексного автоматического и автоматизированного управления электростанцией собственных нужд (ГТЭС-48) во всех режимах её работы для обеспечения количественных и качественных показателей вырабатываемой электроэнергии. Является проектно-компонуемым изделием и может содержать следующее оборудование:
1) шкаф устройства сопряжения с объектом (УСО), содержащий в том числе измерительные блоки:
- преобразователи аналоговые MACX MCR-UI-UI(-UP)(-SP)(-NC), (рег. № 47644-11);
- преобразователи измерительные серии MINI (рег. № 55662-13);
- программируемые логические контроллеры (ПЛК) с модулями аналогового ввода и вывода СН-1 «СОНЕТ» (рег. № 24910-13);
2) пульт управления (ПУ);
3) шкаф системы автоматического управления (ШСАУ);
4) шкаф серверный (ШС);
5) шкаф автоматизированного рабочего места (ШАРМ);
6) шкаф коммуникационный (ШКМ);
7) шкаф бесперебойного питания (ШБП);
8) комплект для доработки.
Системы обеспечивают выполнение следующих основных функций:
- непрерывный автоматический контроль и управление технологическим оборудованием;
- дистанционное управление режимами работы технологического оборудования;
- сбор, обработку и своевременное представление информации оперативному и диспетчерскому персоналу;
- своевременное выявление и локализацию аварийных ситуаций;
- самодиагностику;
- контроль датчиков, формирующих входную информацию;
- проверку входной информации на достоверность;
- контроль целости цепей управления;
- контроль выполнения команд управления;
- координацию взаимодействия между локальными системами автоматики, аварийной защиты при пожаре и загазованности.

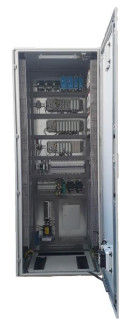

Общий вид шкафов, входящих в состав автоматических систем управления технологическими процессами «РИУС», приведен на рисунках 1-4. Пломбирование систем «РИСУ» не предусмотрено.
В состав систем «РИУС» входит метрологически значимое программное обеспечение (ПО) - комплект программ «Соната», включающий в себя:
- прикладное ПО ПЛК, включающее в себя прикладные программы, реализующие функции контроля, управления, обмена информацией, вычислительные функции, функции диагностики;
- ПО АРМ оператора, реализующее функции визуализации информации, формирования команд управления;
- прикладное ПО панели оператора, реализующее функции визуализации информации, формирования команд управления.
- прикладное ПО панели оператора для систем «РИУС-Э (КУ)-Р» также может включать ПО «Энергосфера», ПО «Альфа ЦЕНТР», реализующее функции визуализации информации, архивирования информации и обмена с устройством сбора и передачи данных.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Соната |
| Номер версии (идентификационный номер) ПО | не ниже 7004 |
| Цифровой идентификатор ПО | отсутствует |
| Идентификационное наименование прикладного ПО | Энергосфера |
| Номер версии (идентификационный номер ПО) | Не ниже 8.0 |
| Цифровой идентификатор ПО | отсутствует |
| Идентификационное наименование прикладного ПО | Альфа ЦЕНТР |
| Номер версии (идентификационный номер ПО) | отсутствует |
| Цифровой идентификатор ПО | отсутствует |
Основные метрологические характеристики измерительных каналов (ИК) систем «РИУС» приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики систем «РИУС»
| Наименование характеристики | Значение |
| Тип и диапазон измерений аналоговых входных сигналов: - от термопреобразователей сопротивления НСХ 50М, 100М, °С - от термопреобразователей сопротивления НСХ 50П, 100П, Pt100, °С - от термопар типа К1, °С - силы постоянного тока , мА - напряжения постоянного тока2, В | от -60 до +200 от -196 до +660 от -200 до +1372 от 0 до 5, от 0 до 20, от 4 до 20 от 0 до 5, от 0 до 10, от 1 до 5, от -10 до +10 |
| Тип и диапазон формирования аналоговых выходных сигналов: - сила постоянного тока, мА - напряжения постоянного тока, В | от 0 до 20, от 4 до 20; от -10 до +10, от 0 до 10 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной, приведенной к разности между верхним и нижним пределами диапазона преобразования сигнала, погрешности, % | ±0,2 |
| Пределы допускаемой дополнительной, приведенной к разности между верхним и нижним пределами диапазона преобразования сигнала, погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, % | ±0,1 |
| 1) Погрешность канала компенсации температуры холодного спая термопар не включена в значение основной погрешности. 2) Результаты измерений могут отображаться в единицах физических величин -параметров систем «РИУС». | |
Таблица 3 - Основные технические характеристики систем «РИУС»
| Наименование характеристики | Значение |
| Параметры основного источника питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 46 до 65 |
| Параметры резервного источника питания: - напряжение постоянного тока, В или - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 или от 94 до 121 от 187 до 242 от 46 до 65 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С (без конденсации влаги), % - атмосферное давление, кПа | от +10 до +25 от 30 до 80 от 84 до 107 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С (без конденсации влаги), % - атмосферное давление, кПа | от +5 до +50 от 30 до 80 от 84 до 107 |
| Срок службы систем «РИУС», лет, не менее | 15 |
| Примечание - Габаритные размеры и потребляемая мощность определяются конкретным проектом. | |
наносится на системы «РИУС» методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность систем « | С» У И еъ | |
| Наименование | Обозначение | Количество, шт. |
| Система «РИУС» конкретного исполнения | АСУ ТП КЦ «РИУС-Р», АСУ Э «РИУС-Э-Р», АИИС КУЭ «РИУС-Э(КУ)-Р», АСУ ТП ЭСН «РИУС-ЭСН-Р» | 1 |
| Комплект принадлежностей ЗИП | - | 1 |
| Комплект эксплуатационной документации | 1 | |
| Методика поверки | - | 1 |
осуществляется по документу МП 75293-19 «Автоматические системы управления технологическими процессами «РИУС» модели АСУ ТП КЦ «РИУС-Р», АСУ Э «РИУС-Э-Р», АИИС КУЭ «РИУС-Э(КУ)-Р», АСУ ТП ЭСН «РИУС-ЭСН-Р». Методика поверки», утвержденному АО «Центрохимсерт» 19 декабря 2018 г.
Основные средства поверки:
- калибратор многофункциональный МС5^ (рег. № 22237-08);
- магазин сопротивлений Р4834 (рег. № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 28.99.39-003-47570130-2018 Автоматические системы управления технологическими процессами «РИУС» модели АСУ ТП КЦ «РИУС-Р», АСУ Э «РИУС-Э-Р», АИИС КУЭ «РИУС-Э(КУ)-Р», АСУ ТП ЭСН «РИУС-ЭСН-Р». Технические условия
