| Номер в госреестре | 75294-19 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | EFT M4 GNSS |
| Изготовитель | ООО "Эффективные технологии Центр", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая EFT M4 GNSS (далее - аппаратура) предназначена для определения координат и длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерногеодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая EFT M4 GNSS - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
На передней панели корпуса аппаратуры расположен сенсорный жидкокристаллический дисплей, светодиодные индикаторы статуса спутников и приема/передачи поправок.
В нижней части корпуса расположена клавиша включения/выключения со всторенным светодиодом, порт LEMO (7 контактов) - RS232, USB порт, втулка с резьбой %-11 для закрепления аппаратуры на геодезической вехе и отсек для аккумуляторных батарей, за которой находится слот для SIM-карты.
Управление аппаратурой осуществляется с помощью полевого контроллера, сенсорного жидкокристаллического дисплея, персонального компьютера (далее - ПК) по wеb-интерфейсу, мобильных устройств на базе различных операционных систем, с подключением к аппаратуре по кабелю, Bluetooth или Wi-Fi. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, память контроллера или ПК. Электропитание аппаратуры осуществляется от внутренней перезаряжаемой батареи или от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов:
GPS: L1C/A, L2, L2C, L2E, L5; GLONASS: L1C/A, L1P, L2C/A, L2P, L3 CDMA; Galileo: E1, E5A, E5B, E5AltBOC, E6; Beidou: B1, B2, B3; SBAS: L1C/A, L5, QZSS: L1C/A, L1SAIF, L1C, L2C, L5, LEX; IRNSS: L5; MSS L-Band.
Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.

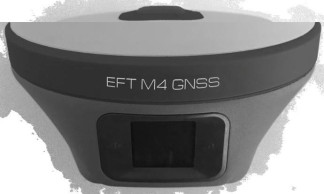

Общий вид аппаратуры представлен на рисунке 1.
В процессе эксплуатации, аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено пломбированием одного из крепёжных винтов под аккумуляторной крышкой. Место пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 2.
Аппаратура имеет встроенное программное обеспечение (далее - ПО) «M4-13-P.150.htb», ПО контроллера «EFT Field Survey», «EFT Seismic», «Carlson SurvCE», «Carlson SurvPC», а также ПО «EFT Post Processing», «EFT SeisMonitor» устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей аппаратуры, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также пост-обработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентифика ционное наименование ПО | M4-13- P.150.htb | EFT Field Survey | EFT Seismic | Carlson SurvCE | Carlson SurvPC | EFT Post Processing | EFT SeisMonitor |
| Номер версии (идентификационный номер ПО), не ниже | 1.5 | 2.1.1 | 2.1.1.2 | 5.01 | 5.0 | 1.1.0 | 1.0.0 |
| Цифровой идентификатор ПО | 4D9E7A7F | D516A37C | 8C0566B 8 | 5FA008E 0 | 92D5F9 A7 | E67FEA34 C | 64DEFBFA |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 | CRC32 | CRC32 | CRC32 | CRC32 |
Метрологические характеристики
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Статика», «Быстрая статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальный кодовый (DGNSS)», мм: - в плане - по высоте | ±2-(2,5+0,3-10-6-D) ±2-(5,0+0,5-10-6-d) ±2(5,0+0,5-10-6-D) ±2(10,0+0,8-10-6-D) ±2 (250+1-10-6-D) ±2 (500+1-10-6-D), где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме, мм: - «Статика», «Быстрая статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальный кодовый (DGNSS)», мм: - в плане - по высоте | 2,5+0,3-10-6-D 5,0+0,5-10-6-D 5,0+0,5-10-6-D 10,0+0,8-10-6-D 250+1-10-6-D 500+1-10-6-D, где D - измеряемое расстояние в мм |
| Наименование характеристики | Значение |
| Г раницы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм: - в плане | ±2000 |
| - по высоте | ±3000 |
| Допускаемая средняя квадратическая погрешность определения координат в режиме «Автономный», мм: - в плане | 1000 |
| - по высоте | 1500 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 336 |
| Тип антенны | Встроенная |
| Режимы измерений | «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Автономный», «Дифференциальные кодовые измерения (DGNSS)» |
| Диапазон рабочих температур, °С | от -45 до +65 |
| Напряжение источника питания постоянного тока, В: - внешнее питание - встроенный аккумулятор | от 6 до 28 7,4 |
| Габаритные размеры (диаметр х высота), мм, не более | 158x98 |
| Масса, кг, не более | 1,2 |
наносится типографским способом на титульный лист руководства по эксплуатации или на корпус аппаратуры наклейкой.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, ед. |
| Аппаратура геодезическая спутниковая «EFT M4 GNSS» | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кейс для переноски | - | 1 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Внешняя УКВ антенна | - | 1 шт. |
| Внешняя GSM антенна | - | 1 шт. |
| Коммуникационный кабель | - | 1 шт. |
| Коммуникационный кабель OTG | - | 1 шт. |
| Руководство по эксплуатации (на электронном носителе) | EFT M4 GNSSTO | 1 экз. |
| Паспорт | EFT M4 GNSS.ПС | 1 экз. |
| Методика поверки | МП АПМ 106-18 | 1 экз. |
осуществляется по документу МП АПМ 106-18 «Аппаратура геодезическая спутниковая EFT M4 GNSS Методика поверки», утверждённому ООО «Автопрогресс-М» «07» декабря 2018 г. Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - фазовый светодальномер (тахеометр электронный);
- линейные базисы по ГОСТ 8.750-2011;
- имитатор сигналов СН-3805М (рег. № 54308-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
ТУ 6811-001-51252683-2018 Аппаратура геодезическая спутниковая EFT M4 GNSS. Технические условия
| Зарегистрировано поверок | 4116 |
| Поверителей | 26 |
| Актуальность данных | 07.12.2024 |
