| Номер в госреестре | 75295-19 |
| Наименование СИ | Комплексы |
| Обозначение типа СИ | СДК-PRO |
| Изготовитель | ООО "Камышинский опытный завод", г.Камышин |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы типа СДК-PRO (далее - комплекс) предназначены для автоматизированного измерения объема и массы отпускаемой дозы нефтепродуктов и других технических жидкостей в автоцистерны, железнодорожные цистерны или другие емкости, а также управления процессом налива при проведении учетно-расчетных операций.
Принцип работы комплексов основан на динамическом методе измерений массы и/или объема отпускаемой дозы нефтепродуктов и других технических жидкостей (далее - жидкости) в потоке.
Комплекс с помощью электронасоса производит процесс налива жидкости, производительность налива обеспечивается электромагнитным клапаном. Во время налива производится измерение массы и/или объема жидкости расходомером-счётчиком массовым (СРМ), измеренные значения передаются в контроллер, связь осуществляется по цифровому интерфейсу. Контроллер обрабатывает поступающие сигналы в реальном времени и формирует управляющие сигналы на электронасос, электромагнитный клапан, технологическое оборудование, а также обеспечивает отображение параметров жидкости при каждом наливе на АРМ и посте управления кнопочном с устройством отсчетным показывающим. Кнопочный пост служит для передачи информации о готовности к приему и остановки налива в аварийных и критических ситуациях.
Комплекс состоит из:
- измерительного модуля (ИМ);
- блока системы управления наливом (БСУН);
- насосного модуля;
- устройства доступа на цистерну;
- устройства налива;
- автоматизированного рабочего места оператора налива (далее - АРМ);
- вспомогательного оборудования.
ИМ состоит из СРМ (расходомер массовый Promass с первичным преобразователем Promass F и электронным преобразователем 300, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 68358-17 или расходомер массовый Promass c первичным преобразователем Promass F и электронным преобразователем 83, рег. № 15201-11) и технологического оборудования. СРМ осуществляет измерение объема и массы отпускаемой дозы жидкости и передачу результатов измерений на БСУН. Связь между ИМ с БСУН осуществляется по цифровому интерфейсу RS-485.
Основными элементами БСУН являются: шкаф управления с контроллером (контроллер программируемый SIMATIC S7-1200 или устройство информационно-управляющее БРИГ-015), операторская панель, органы управления и индикации (кнопки с лампами), запорно-регулирующая арматура.
БСУН обеспечивает:
- управление, контроль работы и защиту технологического оборудования комплекса;
- сбор и учет измерительной информации с ИМ;
- производительность налива;
- обмен информацией комплекса с АСУ ТП верхнего уровня;
- аварийное закрытие запорно-регулирующей арматуры при возникновении аварийных ситуаций.
АРМ с установленным программным обеспечением, предназначен для:
- передачи разрешения на налив и заданную дозу;
- отображения аварийных сообщений на мониторе;
- хранение и передачу информации о произведенных наливах на верхний уровень АСУ ТП;
- визуализации процесса налива.
АРМ имеет в своем составе: персональный компьютер, монитор, принтер (опционально),
средства коммуникации с БСУН (сетевой коммутатор). Условное обозначение комплекса:
| Комплекс СДК | Х | Х. | Х | Х | Х- | PRO- | Х- | Х | Х | Х |
| Количество площадок обслуживания (от 0 до 9) | ||||||||||
| Количество мостиков переходных (от 0 до 9) | ||||||||||
| Количество устройств нижнего налива (слива) (от 0 до 9) | ||||||||||
| Количество устройств верхнего налива (слива) (от 0 до 9) | ||||||||||
| Количество ИМ (от 0 до 9) | ||||||||||
| Наименование средств измерений входящих в состав ИМ | ||||||||||
| Наименование насоса | ||||||||||
| Обозначение комплектации нестандартными устройствами доступа на цистерны (другие емкости) и наливными устройствами (от 0 до 999) | ||||||||||
| Обозначение комплектации управляющими контроллерами (от 0 до 99) | ||||||||||
| Климатическое исполнение (У, УХЛ, ХЛ) | ||||||||||

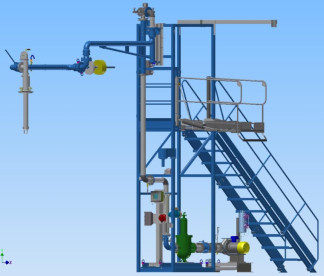

Общий вид и схема комплекса представлены на рисунках 1 и 2.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, СРМ, входящий в состав комплекса, пломбируются в соответствии с эксплуатационной документацией на него. Схемы пломбировки комплекса от несанкционированного доступа представлены на рисунках 3 - 4.
В комплексе предусмотрена защита от несанкционированного доступа к системной информации, программным средствам, текущим данным и параметрам настройки (замки, механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных). Схема пломбировки оборудования из состава комплекса в соответствии с их эксплуатационной документацией и/или в соответствии с МИ 3002-2006.
и
эксплуатирующей организацией или изготовителем на шкаф управления
программное обеспечение (РПО) и внешнее устанавливается в контроллер при изготовлении комплекса, в процессе эксплуатации не может быть модифицировано, загружено или прочитано через какой-либо интерфейс, идентификационные данные приведены в таблице 1. ВПО устанавливается на АРМ, данное ПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий. Идентификационные данные приведены в таблице 2. Нормирование метрологических характеристик комплексов проведено с учетом влияния ПО.
Комплексы имеют резидентное программное обеспечение (ВПО). РПО
Уровень защиты программного обеспечение в соответствии с Р 50.2.077-2014:
- для РПО - «высокий»;
- для ВПО - «средний».
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | БРИГ-015 | SIMATIC S7-1200 |
| ContrPlotProm 5W v0108.hex | DOZA | |
| Номер версии (идентификационный номер) ПО, не ниже | 108 | 1.3 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | БРИГ-015 | SIMATIC S7-1200 |
| «Автоматизация отпуска и приема нефтепродуктов в автоцистерны» | DOZA_HMI | |
| Номер версии (идентификационный номер) ПО, не ниже | 11.14.11.9 | 1.3 |
| Цифровой идентификатор ПО (контрольная сумма по алгоритму MD5) | FF5ED243A299E8 3C6A8D419BFA9 9827D | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наименьший расход жидкости, т/ч | 30 |
| Номинальный расход жидкости, т/ч, не более | 100 |
| Минимальная доза выдачи, кг | 650 |
| Минимальная доза выдачи, м3 | 1,0 |
| Пределы допускаемой относительной погрешности измерений массы жидкости, % | ±0,25/±0,5* |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,25/±0,5* |
| Дискретность отображения информации модуля управления наливом, т (м3) | 0,001 (0,001) |
| Верхний предел показаний модуля управления наливом, т (м3) | 9999,999 (9999,999) |
| * Пределы допускаемой относительной погрешности комплекса при имитационной поверке СРМ (рег. № 68358-17) | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диаметр условного прохода ИМ, мм, не более | 100 |
| Условное давление, МПа | 1,0 |
| Рабочие условия: - плотность измеряемой жидкости, кг/м3 - температура измеряемой жидкости, °С - температура окружающей среды, °С: - исполнение У - исполнения УХЛ; ХЛ* - влажность окружающей среды при 15 °С, %, не более - атмосферное давление, кПа | от 680 до 1800 от -40 до +110 от -40 до +40 от -60 до +40 75 от 84 до 106,7 |
| 1 | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220-32; 380-57 50±1 |
| Г абаритные размеры ПМ (длина х ширина х высота), мм, не более | 1820х1150х1630 |
| Масса ПМ, кг, не более | 450 |
| * Обеспечивается наличием взрывозащищенных обогревателей на местах установки средств измерений или применением СРМ специального исполнения | |
наносится на маркировочную табличку комплексов ударно-точечным методом и на эксплуатационную документацию типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс типа СДК-PRO | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МЦКЛ.0260.МП | 1 экз. |
| Эксплуатационная документация на комплектующие изделия, входящие в состав комплекса | - | 1 компл. |
осуществляется по документу МЦКЛ.0260.МП «ГСП. Комплексы типа СДК-PRO. Методика поверки», утвержденному ЗАО КПП «МЦЭ» 19.12.2018 г.
Основные средства поверки:
вторичный эталон единицы объема жидкости в соответствии с частью 2 приказа Росстандарта от 07.02.2018 г. № 256 (установка поверочная средств измерений объема и массы УПМ 2000, рег. № 45711-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости
ТУ 3689-009-53581965-2016 (Изменение №1) Комплексы типа СДК. Технические условия
