| Номер в госреестре | 75298-19 |
| Наименование СИ | Устройство для измерений коэффициента передачи модуляции |
| Обозначение типа СИ | скамья оптическая ОС-2000ВД |
| Изготовитель | ООО "Опто-Технологическая Лаборатория", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2,5 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройство для измерений коэффициента передачи модуляции (скамья оптическая ОС-2000ВД) (далее - устройство), предназначено для измерений коэффициента передачи модуляции (КПМ) объективов различного применения.
Принцип действия устройства основан на измерении пространственного распределения энергетической освещенности излучения заданной длины волны в плоскости изображения исследуемого объектива, когда в предметной плоскости помещен тест-объект в виде щелевой диафрагмы. При помощи программного обеспечения «OTFLSo> выполняется преобразование Фурье над этим изображением, результатом которого является таблица значений коэффициента передачи модуляции на различных пространственных частотах.
КПМ определяется отношением разности между максимальной и минимальной энергетическими освещенностями в плоскости изображения синусоидальной амплитудной решетки, деленной на их сумму, к разности между максимальной и минимальной энергетическими освещенностями той же решетки в предметной плоскости, деленной на их сумму.
Устройство для измерений коэффициента передачи модуляции состоит из:
- скамьи оптической;
- осветителя, с интерференционным светофильтром и набором лазерных модулей;
- параболического зеркального коллиматора;
- оптической микронасадки, для увеличения изображения;
- ПЗС-камеры, для регистрации пространственного распределения энергетической освещенности излучения в плоскости изображения тест-объекта.

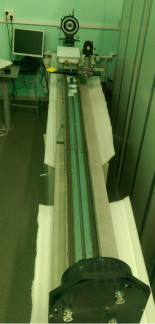

Общий вид устройства, с обозначением места нанесения маркировки и знака поверки, представлены на рисунке 1.
Пломбирование устройства не предусмотрено.
Устройство имеет в своем составе программное обеспечение (далее - ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета величины коэффициента передачи модуляции и функции индикации.
Операционная система Windows. ПО прибора может быть установлено на персональном компьютере с использованием USB флеш-накопителя. Для установки ПО необходимо скопировать содержимое флеш-накопителя на персональный компьютер. ПО защищено от несанкционированного влияния специальными средствами защиты: пароли и авторизация пользователей.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | OTFLSc | LSFLensCheck |
| Номер версии (идентификационный номер) ПО, не ниже | 4 | 0.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента передачи модуляции | от 1 до 0 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента передачи модуляции | ±0,08 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальный световой диаметр коллиматора, мм, не менее | 140 |
| Фокусное расстояние коллиматора, мм | 2000 |
| Спектральный диапазон длин волн излучения, нм | от 405 до 950 |
| Поперечное увеличение микронасадки ПЗС-камеры, крат | 20 |
| Диапазон пространственных частот, мм-1 | от 10 до 100 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50 |
| Потребляемая мощность, ВА, не более | 200 |
| Габаритные размеры средства измерений, мм, не более: - высота - ширина - длина | 500 500 2000 |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность, % | от +18 до +26 от 50 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для измерений коэффициента передачи модуляции (скамья оптическая ОС-2000ВД) | зав. № 1 | 1 шт. |
| Комплект сменных тест - объектов в оправах | - | 3 шт. |
| Узкополосные интерференционные светофильтры | - | 1 шт. |
| Лазерные модули | 3 шт. | |
| Персональный компьютер | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Монитор | - | 1 шт. |
| Клавиатура | - | 1 шт. |
| Компьютерная мышь | - | 1 шт. |
| Сетевой фильтр | - | 1 шт. |
| Комплект кабелей | - | 1 шт. |
| Комплект эксплуатационных документов: - паспорт - руководства по эксплуатации - описание программного обеспечения - описание программного обеспечения | ЕТВС.202639.000ПС ЕТВС.202639.000РЭ ЕТВС.202639.000РЭ(ФРЛ) ЕТВС.202639.000РЭ(КПМ) | 1 экз. 1 экз. 1 экз. 1 экз. |
| Программное обеспечение наименование ПО, находящееся на флеш-накопителе | OTFLSc V4 LSFLensCheck 0.5 | 1 шт. |
| Методика поверки | МП 085.М44-18 | 1 экз. |
осуществляется по документу МП 085.М44-18 «ГСИ. «Устройство для измерений коэффициента передачи модуляции (скамья оптическая ОС-2000ВД). Методика поверки», утвержденному ФГУП «ВНИИОФИ» 17 декабря 2018 г.
Основные средства поверки:
Рабочий эталон единицы коэффициента передачи модуляции объективов в диапазоне длин волн от 405 до 1050 нм (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 3.1.ZZA.0115.2018)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус устройства (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
Технические условия ЕТВС.202639.000ТУ. Устройство для измерений коэффициента передачи модуляции (скамья оптическая ОС-2000ВД)
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
