Трансформаторы тока цифровые ЦТТ, 75300-19

Назначение

Трансформаторы тока цифровые ЦТТ (далее по тексту - трансформаторы, ЦТТ) предназначены для измерений и масштабного преобразования силы переменного (в том числе с апериодической составляющей) и постоянного тока, а также передачи результатов преобразования в системы учета электрической энергии, устройствам измерений, защиты, автоматики, сигнализации и управления.

Описание

Принцип действия трансформаторов заключается в масштабном преобразовании силы электрического тока и дальнейшем преобразовании сигнала в цифровом виде в соответствии с ГОСТ Р МЭК 60044-8-2010. Измерение может осуществляется одновременно преобразователями, выполненными на различных физических принципах (определяется видом исполнения трансформатора). В зависимости от уровня измеряемого напряжения обработка результатов преобразований осуществляется на первичной стороне (высокого напряжения) для исполнений преобразователей 35 кВ и выше, либо на вторичной стороне (низкого напряжения) для исполнений преобразователей 35 кВ и ниже.

Трансформаторы конструктивно состоят из следующих компонентов:

-    преобразователи силы переменного и постоянного тока;

-    электронный блок, расположенный на обмотке высокого напряжения (опция);

-    электронный блок, расположенный на обмотке низкого напряжения;

-    устройство отображения результатов измерении (далее-устройство отображения) (опция).

Первичные преобразователи силы переменного и постоянного тока представляют собой: малогабаритный трансформатор тока, пояс Роговского и датчик постоянного тока (опция). Малогабаритный трансформатор тока предназначен для передачи информации устройствам коммерческого учета электроэнергии, а пояс Роговского и датчик постоянного тока - устройствам релейной защиты и автоматики.

Электронный блок расположенный на обмотке высокого напряжения выполняет преобразование выходных сигналов первичных преобразователей силы переменного и постоянного тока в цифровой сигнал и передачу их по оптическим кабелям электронным блокам на вторичной стороне. Электронный блок расположенный на обмотке низкого напряжения обрабатывает и передает измеренные значения силы переменного и постоянного тока устройствам релейной защиты, автоматики, коммерческого учета электроэнергии и другим устройствам на подстанции в соответствии с протоколом IEC 61850-9-2 (протокол передачи может быть изменен либо дополнен другим протоколом по требованию заказчика). На выходе трансформаторы формируют несколько потоков измеренных мгновенных значений силы тока со следующими частотами дискретизации:

1)    4000 Гц (80 отчетов на период промышленной частоты 50 Гц) - для устройств релейной защиты и автоматики, коммерческого учета электроэнергии;

2)    12800 Гц (256 отчетов на период промышленной частоты 50 Гц) - для устройств контроля качества электроэнергии.

Трансформаторы также могут формировать потоки измеренных мгновенных значений со следующими частотами дискретизации (опция), метрологические характеристики которых не нормируются:

1)    4800 Гц (96 отчетов на период промышленной частоты 50 Гц и 80 отчетов на период промышленной частоты 60 Гц);

2)    15360 Гц (256 отчетов на период промышленной частоты 60 Гц);

3)    14400 Гц (288 отчетов на период промышленной частоты 50 Гц и 240 отчетов на период промышленной частоты 60 Гц);

4)    96000 Гц - для целей учета электроэнергии и релейной защиты и автоматики в сетях постоянного тока.

Опционально ЦТТ может выдавать дополнительную служебную информацию о параметрах измеряемых электрических сигналов и передаваемой электрической энергии, а также служебную информацию отражающую состояние трансформатора.

Синхронизация электронных блоков с системой точного времени осуществляется по внешнему стробирующему сигналу 1PPS или данным синхронизации по протоколу PTP (в зависимости от заказа).

ЦТТ может выпускаться в резервированном исполнении, при этом на стороне высокого напряжения устанавливаются два комплекта первичных измерительных преобразователей тока, установленных на одной изоляционной колонне. Передача информации от ЦТТ также может резервироваться по протоколам PRP и HSR.

Для удобства работы и проверки работоспособности ЦТТ могут содержать аналоговые выходы с первичных измерительных преобразователей силы переменного и постоянного тока.

Структура условного обозначения:

ЦТТ - А -Б - В - Г - Д - Е - Ж - З - И - К - Л - М.

Расшифровка структуры условного обозначения трансформатора представлена в таблице 1.

Таблица 1 - Структура условного обозначения трансформатора

Пример условного обозначения:

ЦТТ - О - 3 - 110 - 2000 - 0.2S - 5TPE51 - УХЛ1 - I1-D2 - 2 - Р - Д.

Трансформатор тока цифровой ЦТТ, в опорном и трехфазном исполнении, на класс напряжения 110 кВ, с номинальным током 2000 А, с классом точности по току 0,2S для коммерческого учета и 5TPE с предельной кратностью 51 для релейной защиты, для наружной установки с рабочим температурным диапазоном от минус 60 до плюс 40 °С, с аналоговым выходом по току 1 А и двумя цифровыми выходами, с резервированием аналогового и цифрового каналов, с устройством отображения результатов измерений, электронный блок на стороне низкого напряжения расположен в основании колонны.

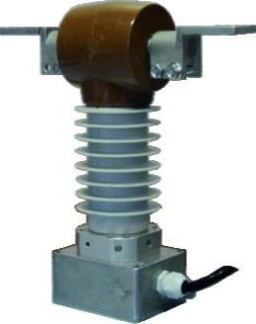

Общий вид и места пломбирования трансформаторов представлены на рисунках 1-12. Общий вид устройства отображения представлен на рисунке 13.

Программное обеспечение

Встроенное программное обеспечение (далее по тексту - ПО) трансформаторов представляет собой набор микропрограмм, предназначенных для обеспечения функционирования трансформатора, управления интерфейсом и т.д. Данное ПО является метрологически значимым, характеристики нормируются с учетом влияния ПО.

Уровень защиты от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части встроенного ПО приведены в таблице 2.

Таблица 2 - Характеристики метрологически значимой части встроенного ПО

Технические характеристики

Основные метрологические и технические характеристики трансформаторов представлены в таблице 3.

Таблица 3 - Метрологические и технические характеристики трансформаторов

Значение

Наименование характеристики

6/V3

10/V3

15/V3

20/V3

24/V3

27/V3

35/V3

110/V3

150/V3

220/V3

Номинальные значения напряжения переменного тока

Классы точности по току согласно ГОСТ Р МЭК 60044-8-2010

0,1; 0,2; 0,2S; 0,5; 0,5S; 1; 3; 5; 5Р; 5TPE;10Р

Знак утверждения типа

наносится на табличку трансформаторов методом термопечати или трафаретной печати и (или) на титульные листы паспорта типографским способом.

Комплектность

Комплектность трансформаторов представлена в таблице 4.

Таблица 4 - Комплектность трансформаторов

Поверка

осуществляется по документу САПМ.671200.101 МП «Трансформаторы тока цифровые ЦТТ. Методика поверки», утвержденному ООО «ИЦРМ» 25.12.2018 г.

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде № 37898-08);

-    трансформатор тока измерительный лабораторный ТТИ-5000.51 (регистрационный номер в Федеральном информационном фонде № 55278-13);

-    установка поверочная векторная компарирующая УПВК-МЭ 61850 (регистрационный номер в Федеральном информационном фонде № 60987-15);

-    прибор электроизмерительный эталонный многофункциональный Энергомонитор

3.1 КМ (регистрационный номер в Федеральном информационном фонде № 52854-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или в паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ Р МЭК 60044-8-2010 Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока

САПМ.671200.101 ТУ Трансформаторы тока цифровые ЦТТ. Технические условия
