| Номер в госреестре | 75313-19 |
| Наименование СИ | Машина разрывная горизонтальная для испытаний цепей |
| Обозначение типа СИ | ЦМЛ-500 |
| Изготовитель | Завод испытательных машин "ФЕБ Веркштофпрюфмашинен", ГДР |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина разрывная горизонтальная для испытания цепей ЦМЛ 500(далее - машина) предназначена для измерений силы при проведении механических испытаний изделий из металлопродукции, изделий из цепей, цепей и комплектующих к ним, в технологических процессах на ПАО «Завод Красный Якорь».
Принцип действия машины заключается в измерении силы при деформации закрепленного образца, возникающей при перемещении захватного устройства с постоянной заданной скоростью.
Машины относится к типу разрывных (растяжение) электрогидравлических машин с рычажно-маятниковым силоизмерителем.
Конструктивно машина состоит из нагружающего устройства и пульта управления, включающего в себя силоизмеритель.
Нагружающее устройство представляют собой силовую раму, по направляющим которой перемещается захватное устройство. Оно приводится в действие при помощи гидроцилиндра установленного на раме.
Пульт управления представляет собой модуль регулирования процесса нагружения образца и контроля значений нагрузок и деформаций. Пульт управления состоит из насосной станции, силоизмерительного блока и стрелочного устройства для измерения нагрузки (силоизмеритель).
Пломбирование машины ЦМЛ-500 не предусмотрено.

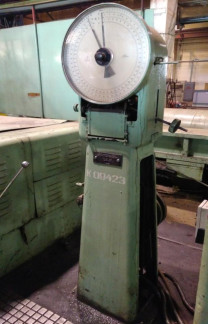

Общий вид машины разрывной горизонтальной ЦМЛ-500, представлен на рисунке 1 и 2.
отсутствует.
Перечень измеряемых параметров, диапазоны измерений и предел допускаемой относительной погрешности 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значение |
| Наибольший предел измерений силы(нагрузки), кН, (тс) Наименьший предел измерений силы (нагрузки), кН, (тс) | 3000 (300) 100 (10) |
| Пределы допускаемой относительной погрешности при измерении силы, % - в диапазоне измерений, кН, (тс) от 100 (10) до 3000 (300) | ±1,0 |
| Цена деления силоизмерителя, кН, (тс) | 10 (1) |
| Наименование характеристик | Значение |
| Скорость перемещения задней захватной тележки, не более, м/ мин | 4,5 |
| Наибольшее расстояние между захватами при растяжении, не менее, мм | 27500 |
| Параметры электрического питания: | |
| - напряжение, В | 380±38 |
| - частота, Гц | 50 ±2 |
| Потребляемая мощность, кВ • А, не более | 10 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность, % | от 30 до 90 |
| - атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры: | |
| - высота, мм, не более | 2000 |
| - ширина, мм, не более | 2100 |
| - длина, мм, не более | 40000 |
| Масса машины, т, не более | 88 |
наносится на эксплуатационную документацию типографским способом и на лицевую панель машины вместе с пленочным покрытием.
Таблица 3 - Комплектность средства измерений.
| Наименование обозначение | Обозначение | Количество |
| Машина разрывная горизонтальная для испытаний цепей ЦМЛ - 500 | ЦМЛ - 500 | 1 шт. |
| Инструкция по эксплуатации | ЦМЛ - 500 | 1 экз. |
| Паспорт | ЦМЛ - 500 | 1 экз. |
| Методика поверки | ЦМЛ - 500 МП | 1 экз. |
осуществляется по документу ЦМЛ - 500 МП «ГСИ. Машина разрывная горизонтальная для испытаний цепей ЦМЛ - 500. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 22 февраля 2019 г.
Основные средства поверки:
Динамометры электронные 2-го разряда по ГОСТ 8.640-2014, с верхним пределом измерений 3 МН.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к машине разрывной горизонтальной для испытания цепей ЦМЛ-500
ГОСТ 8.640 - 2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения силы
ГОСТ 28840-90 Машины для испытания материалов на растяжения, сжатие и изгиб. Общие технические требования.
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
