| Номер в госреестре | 75329-19 |
| Наименование СИ | Ключи моментные предельные |
| Обозначение типа СИ | TWR |
| Изготовитель | "Torque-Tech Precision Co., Ltd.", Тайвань |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные TWR (далее - ключи) предназначены для измерений крутящего момента силы при затяжке резьбовых соединений с установленной погрешностью.
Принцип действия ключа заключается в том, что под действием приложенной к рукоятке ключа силы (усилия), при достижении заранее установленного значения крутящего момента силы, срабатывает предельный механизм ключа, при этом раздаётся четко слышимый щелчок.
Ключи состоят из корпуса, рукоятки, основной шкалы с указателем, дополнительной шкалы, фиксатора, предельного механизма и головки. Г оловка ключей выполнена с трещоткой и присоединительным элементом в виде непереставляемого несъёмного квадрата с шариковым фиксатором. Внутри корпуса ключей расположен предельный механизм и механизм задания крутящего момента силы.
Ключи выпускаются в следующих модификациях: TWR-3-10, TWR-3-25, TWR-3-60, TWR-3-100, TWR-4-100, TWR-4-200, TWR-4-350, TWR-4-420, TWR-6-400, TWR-6-600, TWR-6-800, TWR-6-1000, TWR-8-800, TWR-8-1000, TWR-8-1500, отличающихся диапазоном измерений, габаритными размерами, массой и размером присоединительного квадрата.

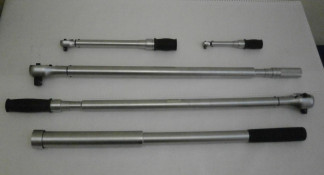

Общий вид ключей представлен на рисунке 1.
Пломбирование ключей не предусмотрено.
Таблица 1- Метрологические характеристики
| Модификации ключей | Диапазон измерений, Н-м | Цена деления шкалы, Н-м | Пределы допускаемой относительной погрешности измерений, % |
| TWR-3-10 | от 2 до 10 | 0,1 | |
| TWR-3-25 | от 5 до 25 | 0,2 | |
| TWR-3-60 | от 10 до 60 | 0,5 | |
| TWR-3-100 | от 20 до 100 | 0,5 | |
| TWR-4-100 | от 20 до 100 | 0,5 | |
| TWR-4-200 | от 40 до 200 | 1,0 | |
| TWR-4-350 | от 50 до 350 | 2,0 | ±3 |
| TWR-4-420 | от 60 до 420 | 2,0 | |
| TWR-6-400 | от 80 до 400 | 2,0 | |
| TWR-6-600 | от 100 до 600 | 5,0 | |
| TWR-6-800 | от 150 до 800 | 5,0 | |
| TWR-6-1000 | от 200 до 1000 | 5,0 | |
| TWR-8-800 | от 150 до 800 | 5,0 | |
| TWR-8-1000 | от 200 до 1000 | 5,0 | |
| TWR-8-1500 | от 300 до 1500 | 10,0 |
| Модификации ключей | Размер присоединительных квадратов, мм (дюйм) | Г абаритные размеры: длина, мм, не более | Масса, кг, не более | Наработка на отказ, циклов, не менее |
| TWR-3-10 | 10,0 (3/8) | 281 | 0,59 | |
| TWR-3-25 | 10,0 (3/8) | 329 | 0,65 | |
| TWR-3-60 | 10,0 (3/8) | 344 | 0,76 | |
| TWR-3-100 | 10,0 (3/8) | 436 | 1,32 | |
| TWR-4-100 | 12,5 (1/2) | 436 | 1,31 | |
| TWR-4-200 | 12,5 (1/2) | 512 | 1,58 | |
| TWR-4-350 | 12,5 (1/2) | 614 | 1,80 | |
| TWR-4-420 | 12,5 (1/2) | 614 | 1,80 | 5000 |
| TWR-6-400 | 20,0 (3/4) | 614 | 1,80 | |
| TWR-6-600 | 20,0 (3/4) | 1050 | 5,03 | |
| TWR-6-800 | 20,0 (3/4) | 1240 | 6,11 | |
| TWR-6-1000 | 20,0 (3/4) | 1240 | 6,11 | |
| TWR-8-800 | 25,0 (1) | 1240 | 6,23 | |
| TWR-8-1000 | 25,0 (1) | 1240 | 6,11 | |
| TWR-8-1500 | 25,0 (1) | 1850 | 10,51 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +40 не более 80 от 84 до 106 | |||
наносится типографским способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный | TWR | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 20-231-2018 | 1 экз. |
| Футляр | - | 1 шт. |
осуществляется по документу МП 20-231-2018 «ГСИ. Ключи моментные предельные TWR. Методика поверки», утвержденному ФГУП «УНИИМ» 25 марта 2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.752-2011, диапазон от 2 до 1500 Н-м, пределы относительной погрешности ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация фирмы «TORQUE-TECH PRECISION Co., Ltd», Тайвань
