| Номер в госреестре | 75330-19 |
| Наименование СИ | Датчики расстояния ультразвуковые |
| Обозначение типа СИ | mic+, hps+ |
| Изготовитель | "microsonic GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики расстояния ультразвуковые mic+, hps+ (далее - датчики) предназначены для измерений расстояния до твердых и жидких поверхностей.
Принцип действия датчиков основан на измерении интервала времени между излучением акустического сигнала и получением отраженного от поверхности объекта эхо-сигнала.
Датчики состоят из ультразвукового преобразователя (далее - преобразователя) и электронного блока, размещенных в одном корпусе.
Преобразователь преобразует электромагнитные колебания, генерируемые в электронном блоке, в импульсные акустические сигналы ультразвукового диапазона, излучаемые поверхностью преобразователя. Во время паузы между импульсами преобразователь осуществляет обратное преобразование полученного отраженного акустического сигнала в электрический, поступающий на вход электронного блока. Датчики могут работать в режиме с температурной компенсацией и без нее.
Электронный блок измеряет интервал времени между излучаемым акустическим сигналом и эхо-сигналом. Затем, с учетом известной скорости акустического сигнала в воздушной среде и с учетом температурной компенсации (при включении данного режима), вычисляет значение расстояния и преобразует его в сигнал аналогового и/или дискретного выхода.
Датчики mic+ выпускаются в следующих модификациях: mic+25, mic+35, mic+130, mic+340, mic+600, которые отличаются диапазоном измерений, типоразмерами, материалом корпуса и типом выходного сигнала.
Датчики hps+ выпускаются в следующих модификациях: hps+25, hps+35, hps+130, hps+340, которые отличаются диапазоном измерений, типоразмерами, материалом корпуса и типом выходного сигнала.
Пломбирование датчиков не предусмотрено.

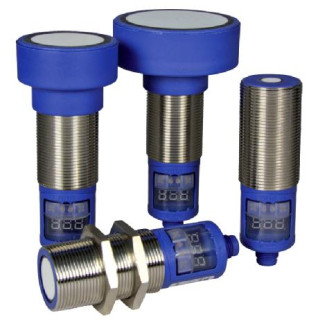

Общий вид датчиков представлен на рисунках 1, 2.
Датчики имеют встроенное программное обеспечение «EW-DO-131734-524405.hex» и автономное программное обеспечение «LinkControl».
Программное обеспечение «EW-DO-131734-524405.hex» предназначено для идентификации, сбора, обработки и передачи данных, а также настройки датчика. Программное обеспечение «LinkControl» устанавливается на персональный компьютер или ноутбук и предназначено для настройки, диагностики и вывода на экран результатов измерений.
Уровень защиты программного обеспечения «EW-DO-131734-524405.hex» и «LinkControl» «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование программного обеспечения | EW-DO-131734- 524405.hex | LinkControl |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 4.6 | не ниже 7.4 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||||
| mic+25 | mic+35 | mic+130 | mic+340 | mic+600 | hps+25 | hps+35 | hps+130 | hps+340 | |
| Диапазон измерений расстояния при нормальных условиях измерений, мм | от 30 до 350 | от 60 до 600 | от 200 до 2000 | от 350 до 5000 | от 600 до 8000 | от 30 до 250 | от 85 до 350 | от 200 до 1300 | от 350 до 3400 |
| Диапазон измерений расстояния в условиях эксплуатации*, мм | от 30 до 250 | от 60 до 350 | от 200 до 1300 | от 350 до 3400 | от 600 до 6000 | от 30 до 250 | от 85 до 350 | от 200 до 1300 | от 350 до 3400 |
| Диапазон показаний расстояния**, мм | - | - | - | - | - | от 30 до 990 | от 85 до 1500 | от 200 до 5000 | от 350 до 8000 |
| Дискретность отсчета (для датчика с дискретным выходом), мм | 0,025 | 0,025 | 0,18 | 0,18 | 0,18 | 0,025 | 0,18 | 0,18 | 0,18 |
| Дискретность отсчета (для датчика с аналоговым выходом)***, мм | от 0,025 до 0,1 | от 0,025 до 0,17 | от 0,18 до 0,57 | от 0,18 до 1,5 | от 0,18 до 2,4 | - | - | - | - |
| Пределы допускаемой относительной погрешности измерений датчиков с температурной компенсацией, % | ±1 | ||||||||
| Пределы допускаемой основной относительной погрешности измерений датчиков без температурной компенсации, % | ±1 | ||||||||
| Пределы допускаемой дополнительной относительной погрешности измерений датчиков без температурной компенсации от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, % | ±0,17 | ||||||||
| Нормальные условия измерений для датчиков без температурной компенсации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +19 до +21 от 45 до 65 от 84 до 106 | ||||||||
* - при отсутствии избыточного давления.
** - зависит от условий эксплуатации, максимальный диапазон показаний достигается при соблюдении следующих условий:
- хорошие отражающие свойства поверхности объекта (стекло, дерево, пластик, металл, жидкости и т. д.);
- температура окружающего воздуха (20 ± 1) °С;
- относительная влажность окружающего воздуха (55 ± 10) %;
- наличие избыточного давления до 600 кПа.
*** - зависит от настроенного диапазона преобразования расстояния в аналоговый сигнал._
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| mic+25/mic+35/ mic+130 | mic+340 | mic+600 | hps+25/hps+35/ hps+130 | hps+340 | |
| Параметры электрического питания: - напряжение постоянного тока, В - пульсации напряжения, %, не более | от 9 до 30 10 | ||||
| Ток потребления без нагрузки, мА, не более | 80 | ||||
| Диапазон выходных аналоговых сигналов* | от 4 до 20 мА или от 0 до 10 В | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность без конденсации влаги, %, не более - атмосферное давление, кПа - максимальное избыточное давление, кПа | от -25 до +70 99 от 84 до 106 | от -25 до +70 99 от 84 до 106 600 | |||
| Г абаритные размеры, мм (длина х ширина х высота), не более | 36 х 42 х 95 | 47,5 х 47,5 х 113 | 65 х 65 х 117 | 41 х 48 х 115 | 75 х 87 х 120 |
| Масса, кг, не более | 0,15 | 0,21 | 0,27 | 0,21 | 1,2 |
| Средний срок службы, лет | 10 | ||||
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP 67 | ||||
| * - зависит от исполнения датчика. | |||||
наносится на титульный лист руководства по эксплуатации типографским способом и/или в виде наклейки на корпус датчика.
Таблица 4 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик расстояния ультразвуковой mic+, hps+ | 1 шт. | |
| Разъем Micro-Change | 1 шт.* | |
| Комплект программирования LCA-2 | 1 шт.* | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 2511/0001-19 | 1 экз. |
| * - поставляется в соответствии с договором поставки. | ||
осуществляется по документу МП 2511/0001-19 «ГСИ. Датчики расстояния ультразвуковые mic+, hps+. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
13 февраля 2019 г.
Основные средства поверки:
- линейка измерительная металлическая по ГОСТ 427-75, диапазон измерений (0 - 500) мм;
- рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98;
- рулетка измерительная металлическая 3 класса точности по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «microsonic GmbH», Германия
